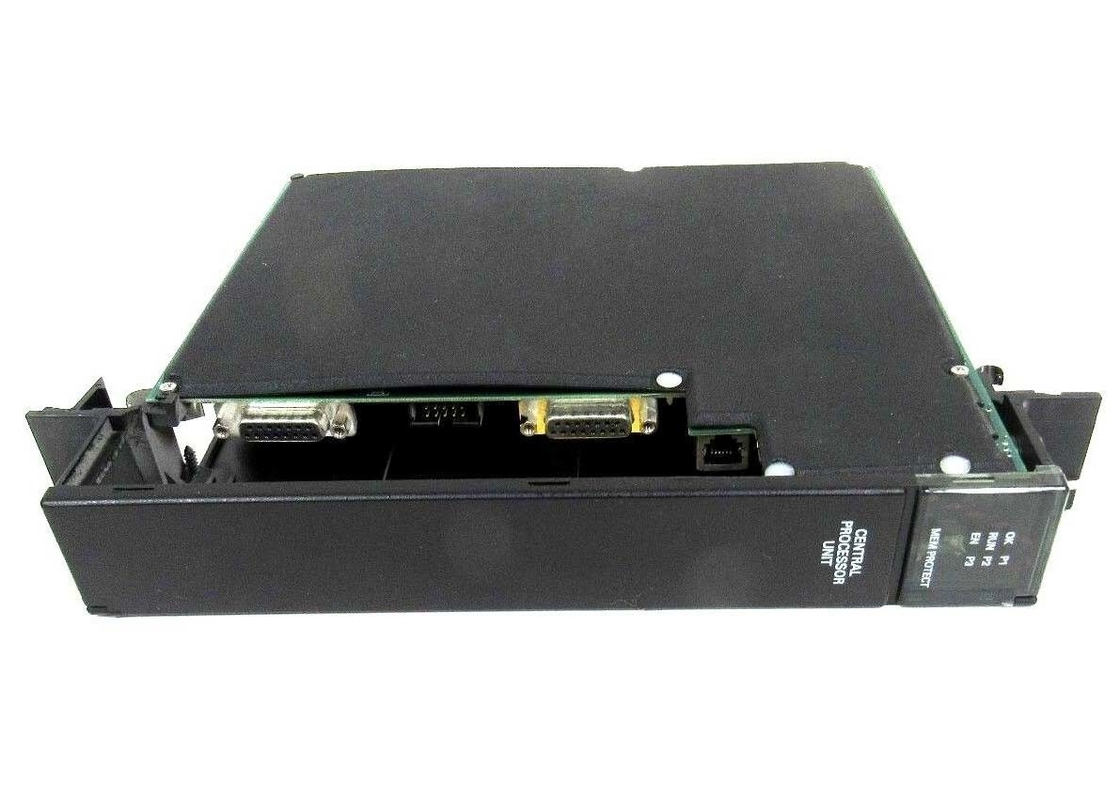

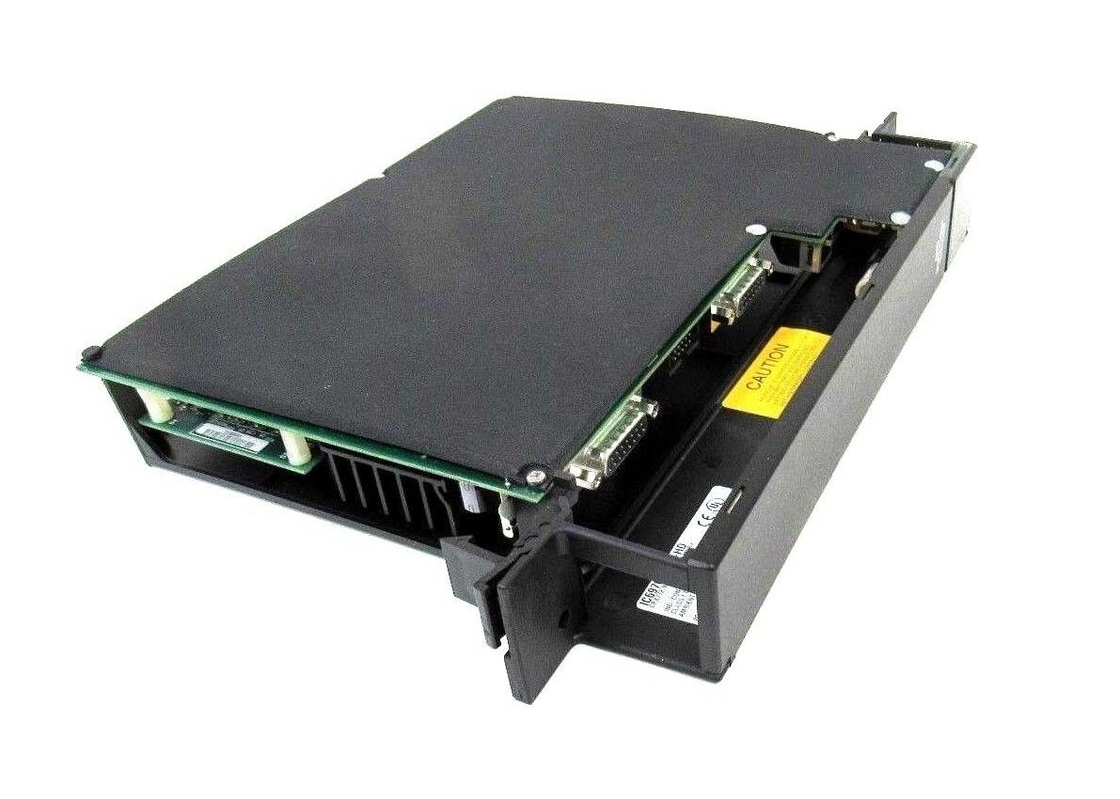

GE FANUC IC697CPX772, enig-Groef cpu, Centrale verwerkingseenheid

GE FANUC IC697CPX772, Single-Slot CPU, centrale verwerkingseenheid

Productbeschrijving

De GE Fanuc IC697CPX772 is een single-slot CPU met real-time besturingsfuncties over machines en processen.inclusief programmaIC697CPX772 heeft een niet-vluchtig flashgeheugen van 256 KB en een operationele geheugen die wordt gebruikt om gebruikersgegevens en firmware op te slaan.De bedrijfsomstandigheden voor de IC697CPX772-module omvatten een behuizing van minimale grootte zonder luchtstroom in het systeem.De temperatuur van deze module is 50 graden Celsius.. De module kan worden gedegradeerd indien de 100 Watt gelijkstroom/wisselstroomvoorziening of de 90 Watt gelijkstroomvoorziening in gebruik is.

IC697CPX772 bevat zeven groene LED's aan de voorzijde die de status van de CPU aangeven:de positie van de schakelaar, geheugenbescherming, seriepoortactiviteit en de toestand van het programma.Een drie-positie schakelaar (RUN/STOP) wordt gebruikt om de bewerkingen te controleren. Gebruikersgegevens worden beschermd met behulp van software wachtwoorden. Een sleutelschakelaar wordt gebruikt om het handmatig te beschermen.De eindgebruiker moet de PLC-apparatuur voor een veilige en goede werking zorgvuldig installeren. De module moet worden ingeschakeld en de linkerboven (OK) LED zal knipperen.de linkerboven LED blijft AAN, en de tweede (RUN) en de derde (EN) LED's worden uitgeschakeld. De vierde (onder links) LED (MEM PROTECT) is uitgeschakeld als de sleutelknop in de OFF-positie is. De CPU is nu klaar om te worden geprogrammeerd.Deze module vereist voor de configuratie geen springers of DIP-schakelaars.

Over IC697CPX772

De GE Fanuc IC697CPX772 module is een 96 megahertz CPU module.de module bevat 256 KB niet-vluchtig flashgeheugenDe IC697CPX772-module heeft één slot in het PLC-rack. De microprocessor die door de module wordt gebruikt is een 80486DX4-microprocessor met een clock bij 96 megahertz.Er zijn drie geïntegreerde seriële poorten op de moduleDe 3 poorten zijn onafhankelijk en kunnen worden geopend via connectoren aan de voorzijde van de module.Poort 1 ondersteunt het RS-232 seriecommunicatieprotocol en heeft een 6-pin RJ-11 connectorPort 2 ondersteunt het RS-485 seriecommunicatieprotocol en heeft een 15-pin vrouwelijke D-connector.

Port 3 op de IC697CPX772 CPU module ondersteunt ook het RS-485 protocol.De IC697CPX772 module heeft een stroomverbruik van 3.1 ampère. De ingangsspanning die de module vereist is 5 volt DC. Het werktemperatuurbereik van de module is van 32 tot 140 graden Fahrenheit.De volgende 3 verschillende soorten rackventilatorassemblages kunnen met de IC697CPX772-module worden gebruiktDe IC697CPX772-module ondersteunt schommelpunt wiskunde, 2000 inputs/outputs en 8000 analoge I/O.De module wordt geprogrammeerd door software die op DOS- of Windows-gebaseerde systemen draait.

Technische specificaties

Technische informatie

Spec.als- Ikc.a.t- Ikops
