GE FANUC IC697CHS791, 9-groef, Front Mount-PLC Rek, I/O Configuraties

GE FANUC IC697CHS791, 9-slot, voorste PLC-rack, I/O-configuraties

Productbeschrijving

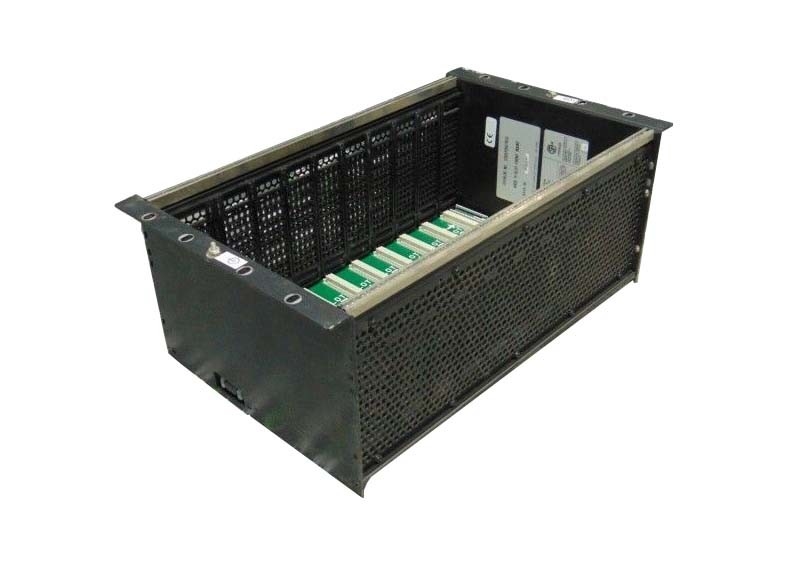

De IC697CHS791 is een PLC-rack met 9 gleufstukken en voorste bevestiging in de GE Fanuc-serie.De IC697CHS791 rack is gemonteerd in een standaard 19 ′′ rackAlle slots op het IC697CHS791-rack zijn 1,6 ′′ breed, met uitzondering van de voedingsslot, die 2,4 ′′ breed is.De IC697CHS791 rack is uitgerust met slot sensingDe IC697 high density I/O-modules zijn geplaatst in de IC697CHS791's 9-slot racks.De modules maken gebruik van een bedrading terminal boardDe groep draden wordt door de holte van het terminalbord geleid waar een sluiter is voorzien om de draden aan de terminalbordbehuising te bevestigen.

In het mechanische sleutelproces, om onbedoelde uitwisseling van het ene module-type voor het andere te voorkomen, wordt voor elk module-type een sleutel ontworpen.de sleutel zal vastklampen op het middenrail van het rek waar het zal blijven zodra de module wordt verwijderd. De rackslotten zijn ontworpen voor het juiste moduletype dat in die slot moet worden geplaatst. Als de module naar een andere locatie in het rack moet worden verplaatst, kan de sleutel worden verwijderd door naar boven te duwen.Dit zal de sluiting loslaten.Wanneer er meerdere racks in een systeem zijn, krijgen alle racks een getal tussen 0-7 met de CPU rack altijd 0.Vier binaire geprogrammeerde springers op het achtervlak van het rack IC697CHS791 zijn het afgeleide punt voor de bepaling van de nummers voor elk rack door de PLC..

Over IC697CHS791

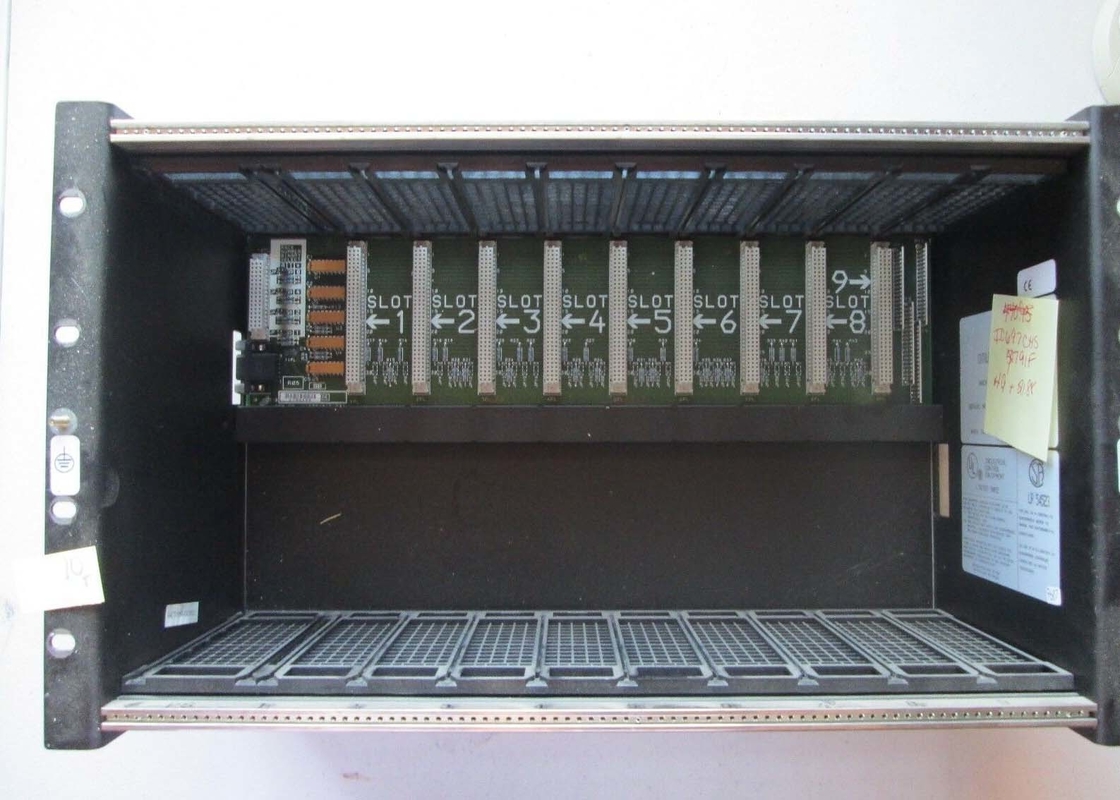

Het GE Fanuc IC697CHS791 rack is een standaard 9-slot rack dat aan de voorzijde is gemonteerd.De IC697CHS791 9-slot rack is bedoeld als onderdeel van de basis van een programmeerbare logische controller of PLC-systeem en is bedoeld om tegelijkertijd maximaal 9 PLC-modules te hosten.De IC697CHS791 rack's hebben afmetingen van 11,15 x 19 x 7,5 inch.en het heeft normaal gesproken geen ventilator nodig om het af te koelen.De IC697CHS791 rack kan worden gebruikt in elke serie 90-70 PLC I/O en CPU configuratie en ze accepteren alle soorten GE serie 90-70 IC697 PLC modules.

Op het GE IC697CHS791 9-slots standaardrack bevindt zich links van alle module-slots waar de voedingsmodule voor het rack is aangesloten een stroomtoevoerconnector.De voeding kan een wisselstroomvoorziening of een gelijkstroomvoorziening zijnDit rack kan ook worden aangesloten op een ander rack en ze kunnen een stroomtoevoer delen in een uitgebreide I/O-toepassingsopstelling,en deze verbinding is mogelijk gemaakt met een GE stroomvoorziening uitbreidingskabel kitDe IC697CHS791 9-slot rack heeft 0,5 ampère stroom nodig van de I/O-bus.Modules die op hun plaats zijn bevestigd, kunnen indien nodig worden verwijderd, maar door de sleutels te gebruiken, kunnen ze niet gemakkelijk worden verwijderd, in de verkeerde slot worden geïnstalleerd of worden gebruikt om de verkeerde module te vervangen.

Technische specificaties

Technische specificaties voor IC697CHS791
