GE FANUC IC697CHS782, Groef 17, monteert VME-Ontworpen Integratorrek achteraan

GE FANUC IC697CHS782, 17 Slot, achterste VME-integrator

Ontwerp van het rek

Productbeschrijving

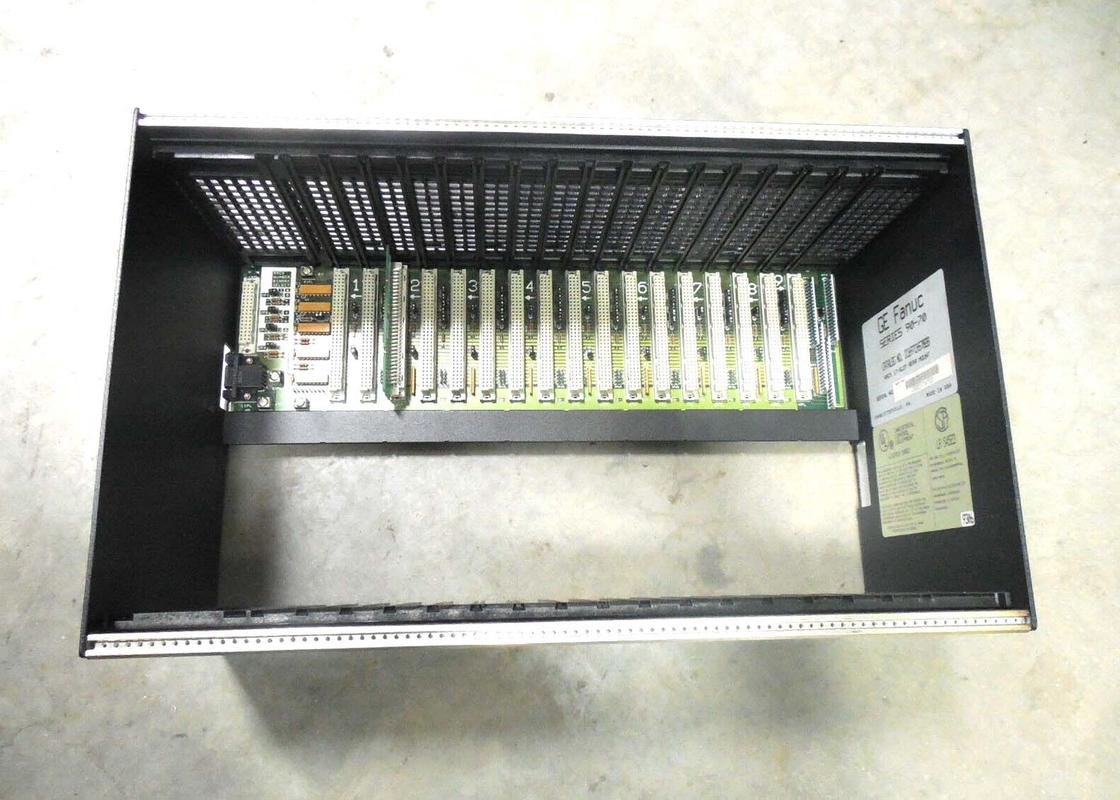

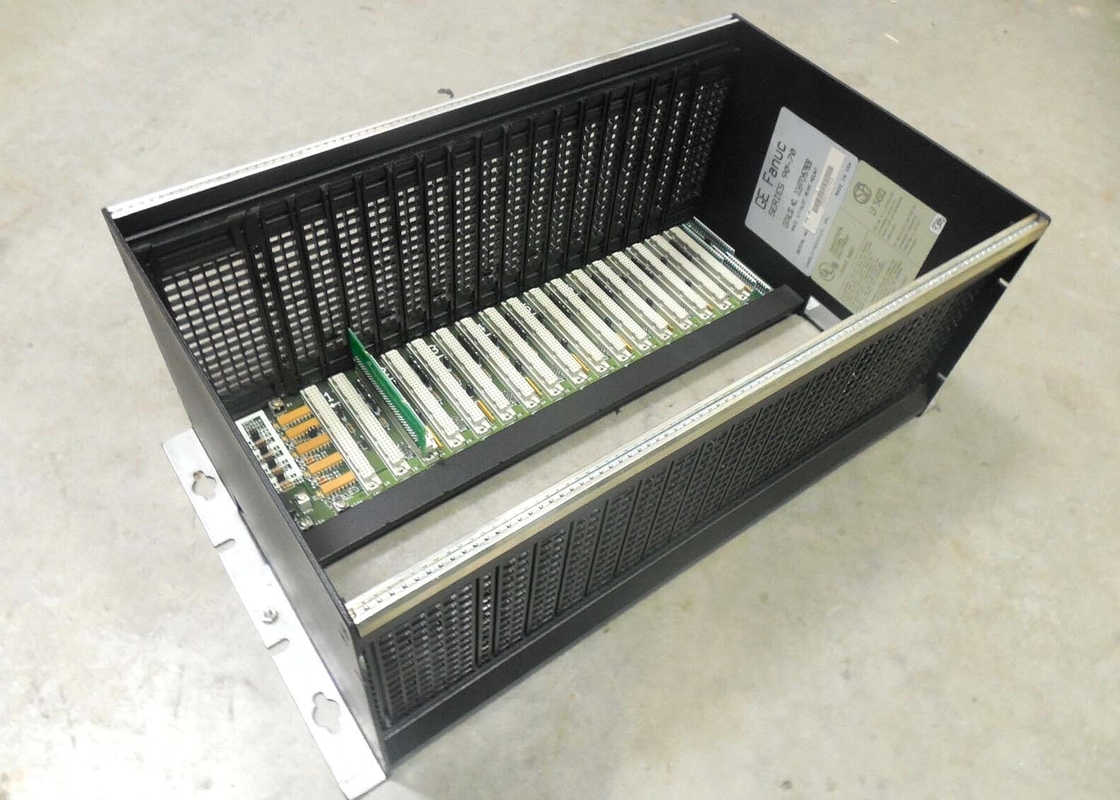

De IC697CHS782 is een 17 slot, achterste montage VME integrator rack ontworpen door GE Fanuc.Het rack is ontworpen voor de programmeerbare IC697-controller die kan worden gebruikt voor VME-modules van derden en voor alle IC697-CPU- en I/O-configuraties, met uitzondering van redundantie-toepassingen. Bij het monteren van het IC697CHS782-rack moet er voldoende ruimte over het rack worden gelaten om het koelingsproces van de module mogelijk te maken..

De IC697CHS782-racks bevatten IC697 high density I/O-modules en VME-modules, die mogelijk veranderende methoden hebben voor het aansluiten van veldtoestellen.Er is een opeenvolging van jumper posities gelegen op de backplane die helpen flexibiliteit te bieden voor de twee soorten modules te installerenDe VME-module-typen zijn in eenvoudige slots, terwijl de IC697-modules twee slots vereisen.

De IC697CHS782-rack is gemonteerd in een behuizing van 10 ̊ die is ontworpen om AC/DC-plug-in te accepteren of kan worden gebruikt met een externe voedingsbron.Een voedingsadaptermodule is noodzakelijk indien een externe voedingsbron wordt gebruikt.De energiebehoefte voor twee rekken heeft voor veel toepassingen slechts één stroomtoevoer nodig.Het twee-rack-proces met een enkele voedingsbron kan worden toegepast als de tweede rack slechts een +5-volt-vermogen van 5 vereistEr zijn onderlinge verbindingen nodig die worden geleverd met behulp van een verlengkabel die op bestelling beschikbaar is.De verlengkabel wordt via een gat aan de linkerkant van het rek aan een 9-pins D-type aansluiting gekoppeldDe rails aan de onderkant van het rack worden gebruikt voor het aarden van het schild van de module.

Over IC697CHS782

De IC697CHS782 rack is een integrator rack ontworpen door GE Fanuc. Deze GE Series 90-70 rack heeft 17 slots in een achter-voor configuratie.Het rek kan worden geïntegreerd met verschillende GE IC697 PLC-modulesHet rack is compatibel met VME-modules van derden en kan worden geïntegreerd met CPU's, verschillende I/O-configuraties en andere apparaten en toepassingen.De integrator draait met backplane connectoren die op de 0Het rack kan meerdere rack-operaties mogelijk maken met slechts één krachtbron.De IC697CHS782 rack ondersteunt een optionele ventilator assemblage die kan worden gebruikt voor high-power modules.

De montage van de IC697CHS782 integrator moet voldoende ruimte laten voor de luchtstroom voor de koeling van het apparaat.Deze koelmethode staat bekend als convectie-koelingDe montagevereisten worden bepaald door de toepassing en het gebruikte rack.De gebruikers moeten goed gebruik maken van de bevestigingsflenzen die een belangrijke rol spelen bij de installatie en vervanging van het rekOm het IC697CHS782-rack te configureren, zijn een paar springers nodig op het achtervlak van het rack.De VME-integratorrack kan AC/DC-plugs accepteren en gemakkelijk werken met een externe voedingsbronDe IC697CHS782 rack maakt gebruik van de onderrail voor de schildaarding.Het omgevingsoperatietemperatuurbereik moet overeenkomen met het gespecificeerde apparaattemperatuurbereik.
