Standaard de Voedingreeks 90-30 van GE FANUC IC693PWR322 24/48VDC

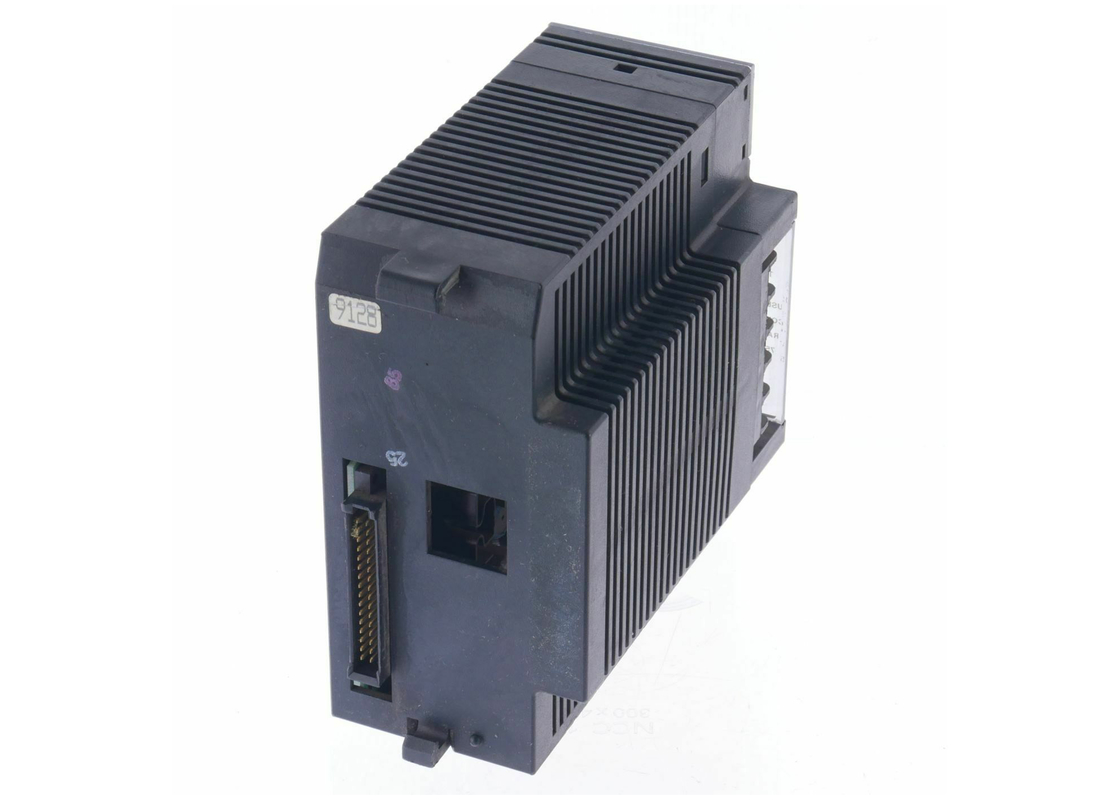

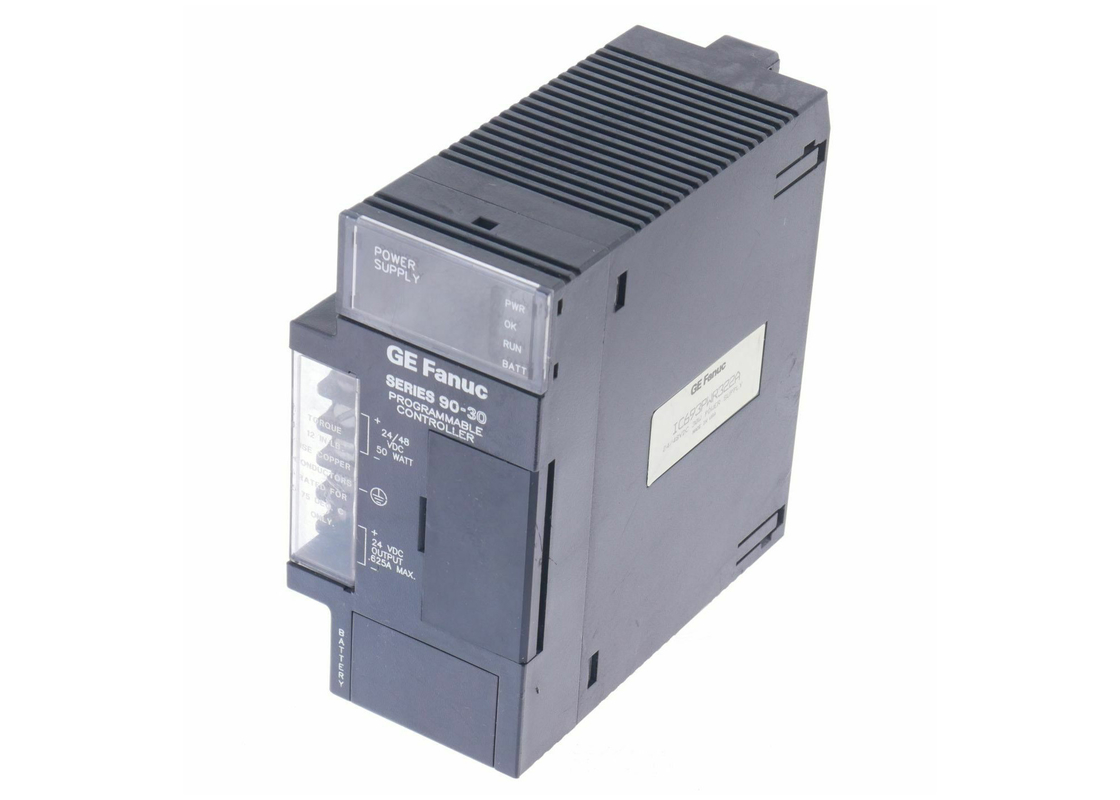

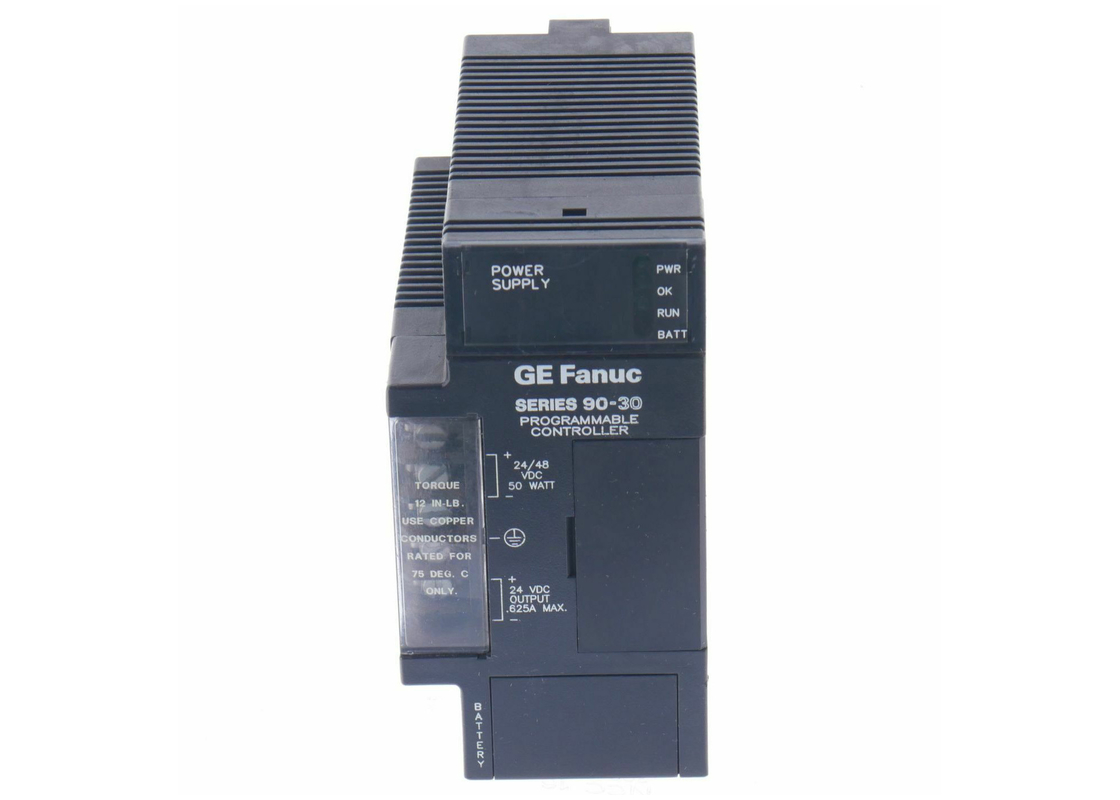

GE FANUC IC693PWR322, 24/48 VDC Standaard stroomvoorziening, serie 90-30

Productbeschrijving

De GE Fanuc IC693PWR322 is een 24/48 VDC standaard voedingsbron.De standaardunit, die geen batterij bevat, is ontworpen om te werken met een nominale invoer van 12 V gelijkstroom of 48 V gelijkstroom en heeft een uitgang van 30 watt.Deze eenheid kan worden gemonteerd in een standaard stroomtoevoer slot door middel van een IC693 PLC basisplaatHoewel het in staat is om alle uitgangen (binnen de specificaties) te handhaven met ingangsspanningen van zo laag als 18 VDC, zal het niet starten met initiële ingangsspanningen van minder dan 21 VDC.Deze stroomvoorziening biedt drie afzonderlijke uitgangenDeze zijn +5VDC, +24VDC relaisuitgang voor het aansturen van schakelingen op elke IC693 relaisuitgangsmodule en +24VDC geïsoleerd vermogen voor Inputmodules.

Bij het gebruik van deze voedingsbron kunnen gebruikers de energiebehoeften berekenen die specifiek zijn voor hun toepassing.u moet eerst bepalen van de totale uitgangsbelasting door het controleren van de specificaties vermeld in de IC693 PLC Installatie en Hardware ManualDit geeft de specificaties van de afzonderlijke modules weer. De totale uitgangsbelasting moet met 1,5 worden vermenigvuldigd om de ingangsvermogen te bepalen.Voor de berekening van de inlaatstroombehoefte wordt het inlaatvermogen gedeeld door de werkbronspanning.Aangezien de werkbronspanning kan variëren, dient u de laagste gemeten of geschatte invoerspanning te gebruiken om de maximale invoerstroom te bepalen.de aanvangsstroomvereisten in acht te nemen en een variatiemarge van 10-20% toe te staan.

De GE Fanuc IC693PWR322 standaard stroomtoevoer is een 12/48 Volt DC nominale standaard stroomtoevoer uit de GE Series 90-30 standaard stroomtoevoer familie.De GE serie 90-30 standaard stroomvoorzieningen zijn niet geleverd met een ingebouwde batterij, en in tegenstelling tot de wisselstroomvoorraden is de IC693PWR322 stroomvoorziening gebouwd voor een nominale invoer van 24 volt gelijkstroom of 48 volt gelijkstroom.De IC693PWR322 stroomvoorziening is geïnstalleerd in een slot dat is gereserveerd voor een standaard stroomvoorziening op elke serie 90-30 PLC basisplaatDe IC693PWR322 standaard stroomvoorziening heeft een inslagspanningsbereik van 18 tot 56 Volt DC,en ook al is het in staat om elk uitgangsniveau te handhaven bij de laagst mogelijke invoerwaarde van 18 Volt DC, zal het niet starten met een aanvankelijke ingangsspanning van minder dan 21 Volt DC. Net als de GE-krachtbronnen met een hoge capaciteit, wordt de IC693PWR322-krachtbron geleverd met 3 afzonderlijke uitgangsspanningscategorieën,die de standaard +5 Volt gelijkstroomuitgangsspanning zijnDe 24 volt DC-relaisvoorziening levert stroom aan alle circuits van de serie 90-30.

De GE Fanuc Series 90-30 IC693PWR322 Standard Power Supply®s 24 Volt DC geïsoleerde uitgang wordt intern gebruikt door sommige IC693 I/O-modules,en het kan ook worden gebruikt om externe stroom te leveren aan 24 volt DC nominale invoermodules. The IC693PWR322 Power Supply features built-in current limiting functions that automatically shut down the power supply in the event of a direct short fault to protect the internal components from damageHet beschikt ook over een auto-ranging mogelijkheid die volledig elimineert de noodzaak van sprongers voor het toewijzen van de inkomende stroomniveaus.De IC693PWR322 stroomvoorziening heeft een inrush current rating van 4 Amps en een minimale stand-uptijd van 14 milliseconden.

Technische specificaties

Technische informatie

Specificaties
