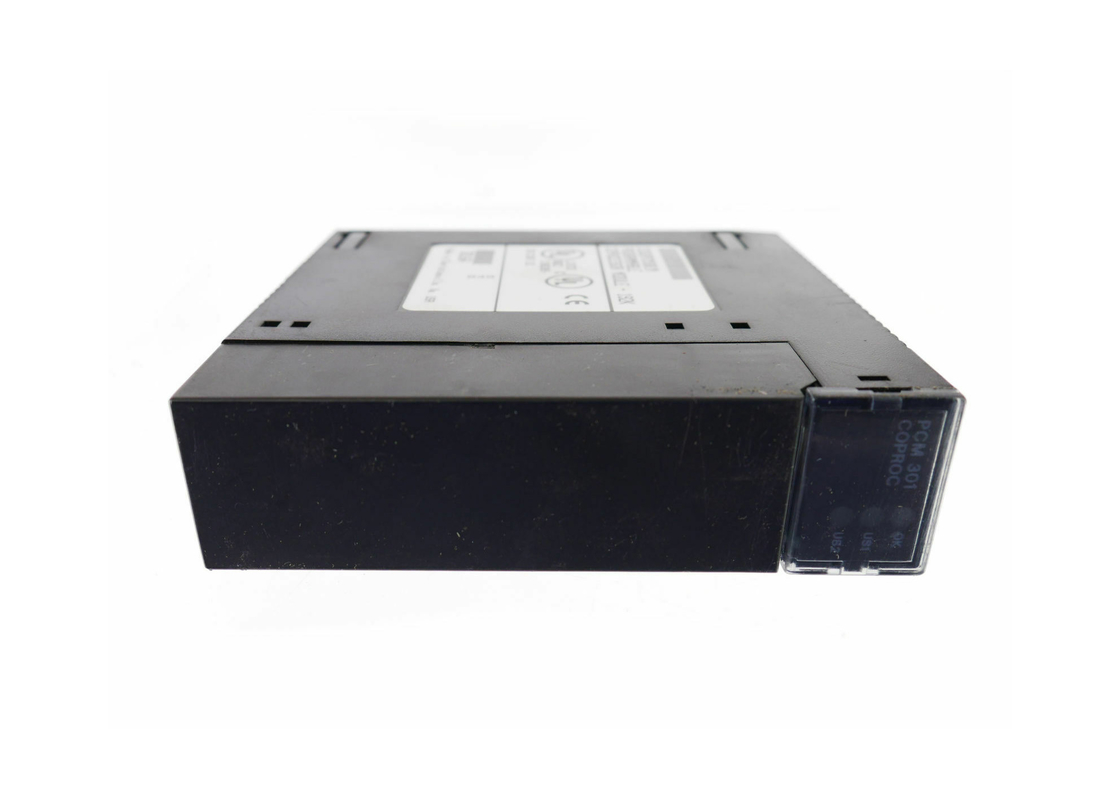

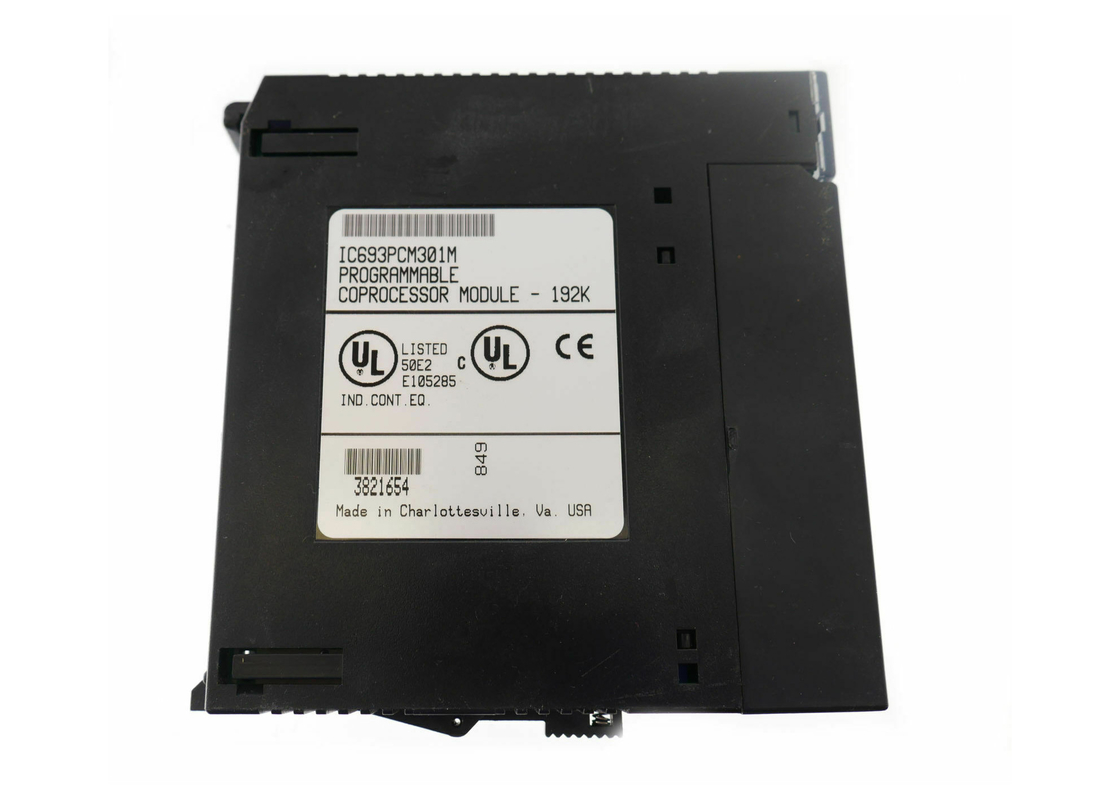

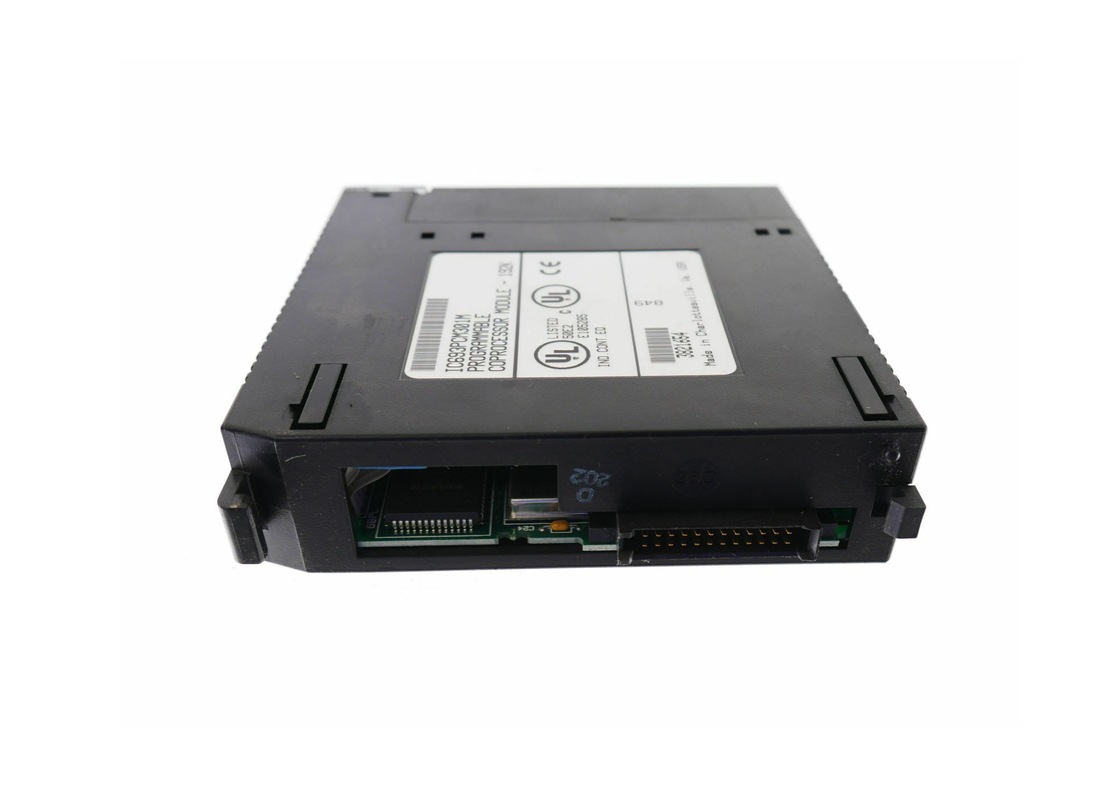

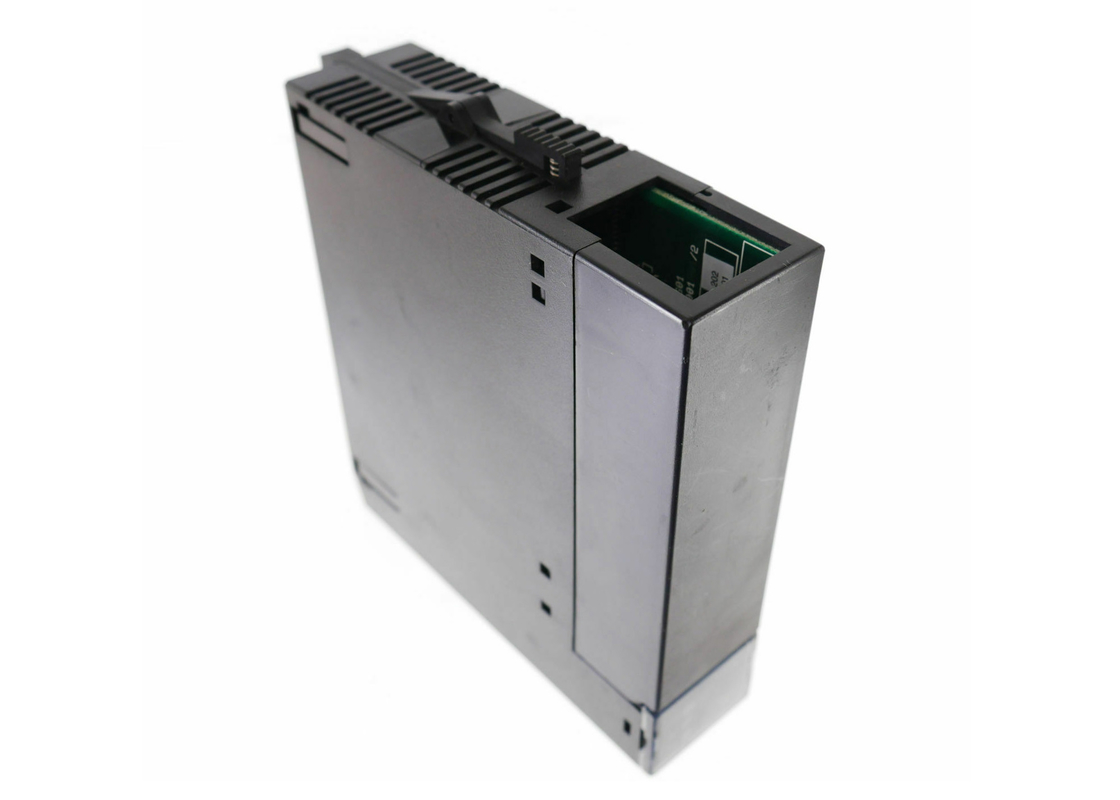

Van de de Co-processormodule van GE FANUC IC693PCM301 Programmeerbare Reeks 90-30

GE FANUC IC693PCM301, Programmable Coprocessor Module, serie 90-30

Productinformatie

Algemeen:De IC693PCM301 is een Programmable Coprocessor Module (PCM) vervaardigd door GE Fanuc Automation North America, Inc.Het is een hoogwaardige microcomputer die compatibel is met de serie 90-30 modulaire CPU's (Programmable Logic Controller system)De door de IC693PCM301 ondersteunde programmeertalen omvatten Modbus RTU, GE Fanuc CCM-protocollen, MegaBasic en C.Deze versie van de PCM heeft een totaal geheugen van 192K en een gebruikers MegaBasic geheugen van 47K.

Elke CPU-basisplaat slot kan een IC693PCM301 hosten met uitzondering van de slot van de CPU-module 1. Verder werkt een PCM niet binnen de Expansion, Remote racks, of de Embedded CPU (CPU311, 313,of 323) rack.

Specifiek:De IC693PCM301 kan worden geprogrammeerd om te werken als een of twee onafhankelijke CCM-poorten, een CCM-poort,en een MegaBasic-applicatie met één seriële poort of een MegaBasic-applicatie met één of beide seriële poortenDeze modules worden gebruikt voor communicatie met programmeringsterminals, CRT's, streepjescodelezers, weegschaal, printers, ASCII-apparaten, RTU-masterapparaten, enz.

Havens:De twee op de IC693PCM301 beschikbare poorten zijn toegankelijk via een gemeenschappelijke aansluiting aan de voorzijde van het model.IC693CBL305 Wye-kabels scheiden de twee PCM-poortverbindingen van de enkele aansluiting op de gezichtsplaatDe module heeft drie LED-indicatorlichten, waarvan de ene knippert om de toestand van de module weer te geven, terwijl de andere twee LED-lichten functioneren om activiteit in de respectieve poorten aan te geven.Deze laatste groep aanwijzingen kan door de gebruiker worden ingesteld..

Herstart Pusbutton:De herstartknop van de IC693PCM301 stelt de gebruiker in staat de modus van de module te wijzigen tussen "Run" en "Programma".IC690CBL701/702/705 kabels zorgen voor een directe RS-232 verbinding tussen PCM en verschillende programmeursDeze kabels worden niet geleverd met de PCM-modules.

Geheugen:De RAM geheugen back-up wordt afgehandeld door een lithiumbatterie die is gemonteerd op de binnenkant van de voorzijde van de module.De batterij is verbonden te blijven zolang het programma in het geheugen van RAM wordt opgeslagenHet is raadzaam om de batterij te ontkoppelen en te verwijderen tijdens lange opslag.

Technische specificaties

Technische informatie
