Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Merken: | GE Fanuc | Model: | IC693MDL753 |
|---|---|---|---|
| Reeks: | Reeks 90-30 | Vermogensoort: | Digitale I/O |
| Outputpunten: | 32 | Outputgroepen: | 4 |
| Outputwijzen: | TTL-wijze, 12/24 Volts gelijkstroom-wijze | LEIDENE indicatoren: | - Ja, dat klopt. |
| Markeren: | 0.5A de positieve Module van de Logicaoutput,24VDC de positieve Module van de Logicaoutput,GE FANUC IC693MDL753 |
||

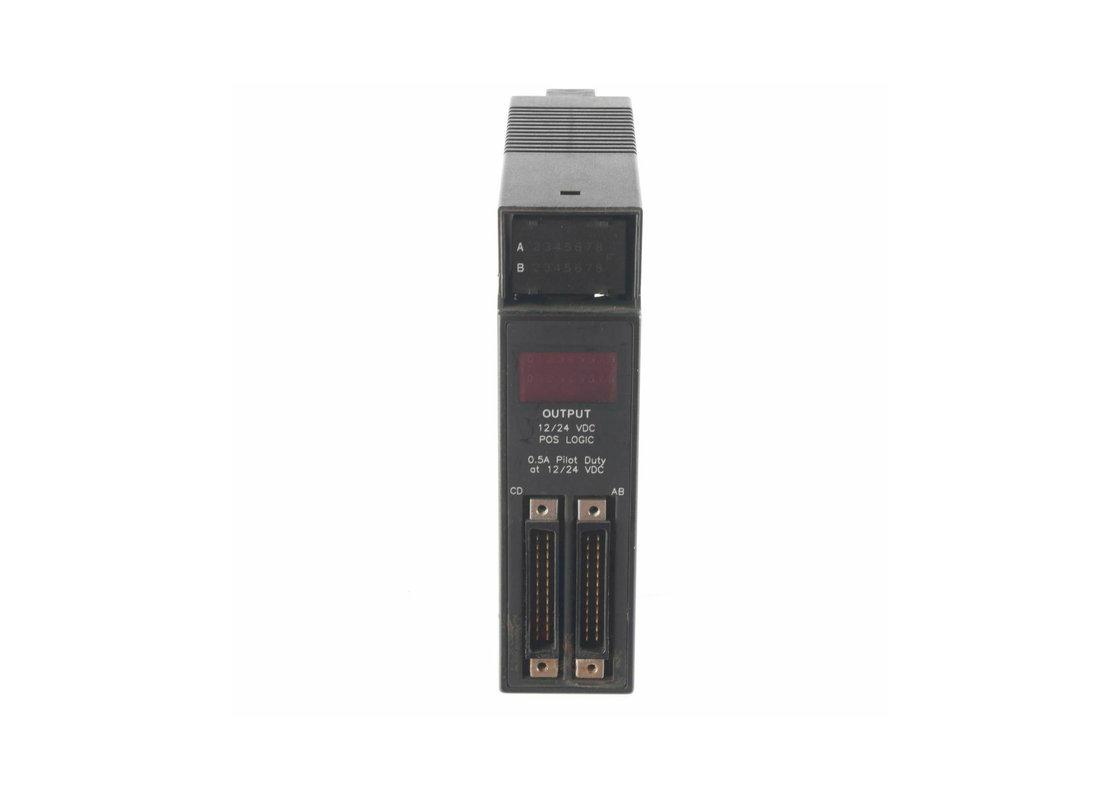

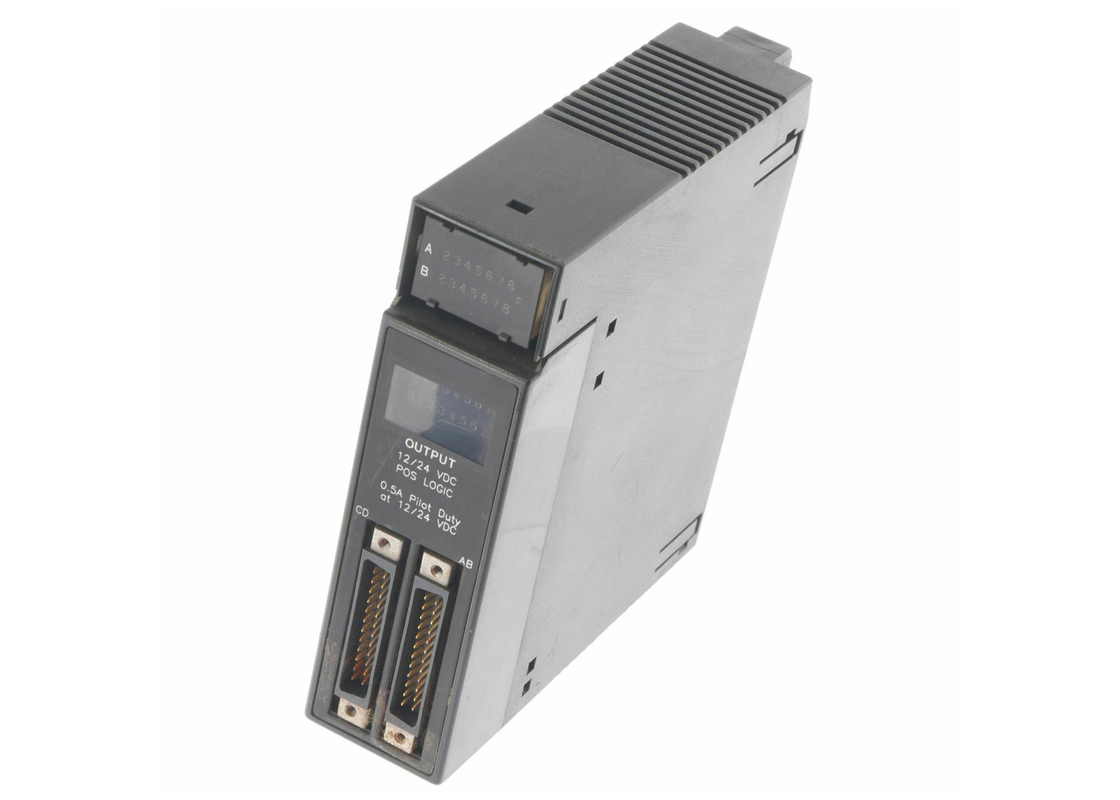

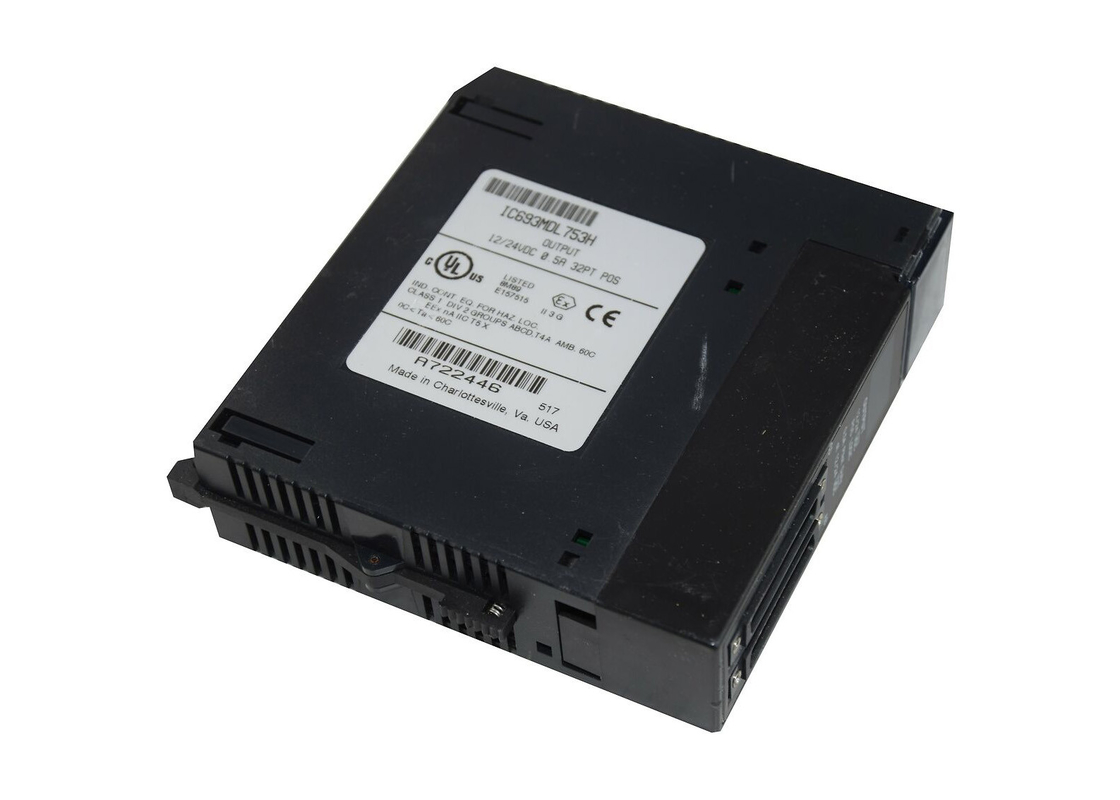

DeGE Fanuc IC693MDL753 is een 12/24 volt DC, 0,5A Positive Logic Output module.Deze uitgangsmodule is ontworpen voor de Series 90-30 Programmable Logic Controller.32 discrete uitgangen.Deze resultaten zijn ingedeeld in vier afzonderlijke groepen van acht personen.Aangezien ze zijn de bron type uitgangen, ze schakelen de lasten aan de positieve kant van de stroomvoorziening om stroom te leveren aan de belastingDe uitgangen op deze module zijn in staat om belastingen van +12 tot en met +24 VDC (+20%, ¢15%) te schakelen.er zijn gebruikers-I/O-connectoren.Elke aansluiting heeft twee pinnen, die tot 3A stroom kunnen verwerken. Wanneer de gebruiker de gemeenschappelijke groep verbindt, wordt aangeraden verbindingen aan beide pinnen te maken.
Elke groep uitgangspunten kan verschillende belastingen aandrijven, maar er moet een externe stroombron van de gebruiker zijn om dit mogelijk te maken.Er zijn optocouplers op deze module, die achtergrondisolatie bieden tussen de veldzijde en de logicazijde.Net als vele andere uitgangsmodules van GE Fanuc is deze compatibel met het PLC-systeem van de serie 90-30.De gebruikers kunnen het in elke I/O-slot van de basisplaat installeren.Aan de voorzijde van de module, zijn er twee mannelijke 24-pin connectorenDeze maken verbindingen mogelijk met de gebruikerslaadtoestellen. Uitgangsgroepen A en B hebben een interface die wordt geleverd door de connector aan de rechterkant, terwijl groepen C en D de connector aan de linkerkant gebruiken.
| Nominale spanning: | 12/24 volt gelijkstroom |
| # van Outputs: | 32 |
| Frequentie: | n/a |
| Uitgangsstroom: | 0.5 A per punt |
| Uitgangsspanningsbereik | 10.2 tot en met 28,8 volt gelijkstroom |
| Gelijkstroom: | - Ja, dat klopt. |
| Nominale spanning |
12 tot en met 24 volt DC, positieve logica 10.2 tot en met 28,8 volt gelijkstroom 32 (vier groepen van elk acht uitgangen) 1500 volt tussen veldzijde en logische zijde 250 volt tussen groepen 0.5 ampère per punt met maximaal 4 ampère per groep en maximaal 3 ampère per groep gemeenschappelijke pin
5.4 ampère voor 10 ms 0.3 volt gelijkstroom 0.1 mA maximaal 0maximaal 0,5 ms 0maximaal 0,5 ms 260 mA (maximaal) vanaf 5 volt bus op achtergrond; (13 mA + 3 mA/punt ON + 4,7 mA/LED) 16.5 mA (maximaal) per groep van de gebruikerstoevoer @ 24 VDC en alle acht uitgangen in groep ON 9.6 mA (maximaal) per groep van de gebruikersvoorziening @ 12 VDC en alle acht uitgangen in groep ON |
| Uitgangsspanningsbereik | |
| Uitgangen per module | |
| Isolatie | |
| Uitgangsstroom | |
| Outputkenmerken | |
| Inrush-stroom | |
| Verlaging van de spanning in stand | |
| Buitenstaatlektrom | |
| Tijd om te reageren | |
| Reactietijd uitgeschakeld | |
| Intern vermogenverbruik |
