GE FANUC IC693MDL634, de Inputmodule van de 24 voltgelijkstroom Positieve/Negatieve Logica

GE FANUC IC693MDL634, 24-volt DC Positieve/Negatieve Logische Invoermodule

Productbeschrijving

De IC693MDL634 is een 24-volt DC Positive/Negative Logic Input Module voor de Series 90-30 Programmable Logic Controller van GE Fanuc.De IC693MDL634-module heeft één groep met acht invoerpunten en één gemeenschappelijke stroominvoerterminal. IC693MDL634 ′s configuratie maakt zowel positieve logische als negatieve logische kenmerken mogelijk. Deze invoerkenmerken zijn geschikt voor een grote verscheidenheid aan door de gebruiker geleverde invoerapparaten,met een vermogen van niet meer dan 50 W, drukknoppen en limietknoppen.

Zodra de stroom door een invoerpunt gaat, is het resultaat een logica 1 in de invoerstatustabel (%I). De gebruiker kan stroom leveren om veldapparaten te bedienen,of een geïsoleerde +24 VDC-uitgang kan worden gebruikt om een beperkt aantal gelijkstroominvoerpunten van stroom te voorzienDe IC693MDL634 ′s Input Voltage Range gaat van 0 tot +30 volt DC, en de ingangsstroom is 7 mA (typisch) bij nominale spanning.5 tot en met 30 volt gelijkstroom en 0 tot en met +5 volt gelijkstroom bij stilstandDe minimale aanwezige stroom bedraagt 3,2 mA en de maximale buiten stroom van 1,1 mA.

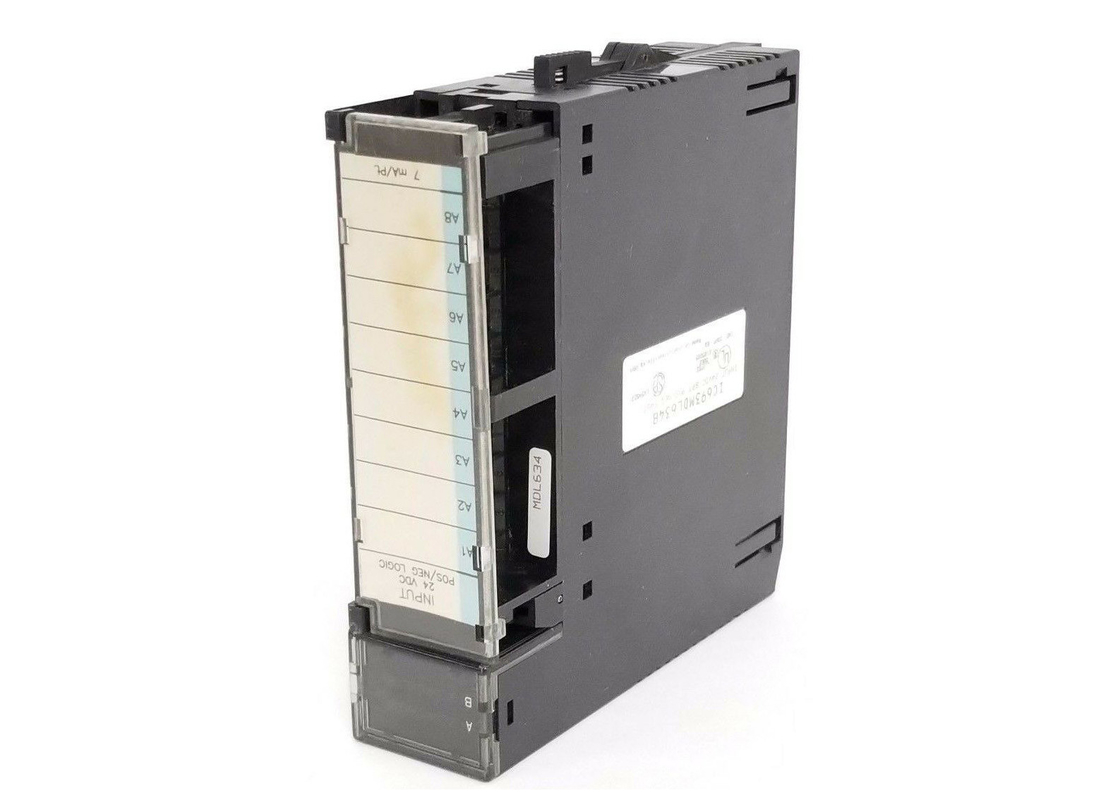

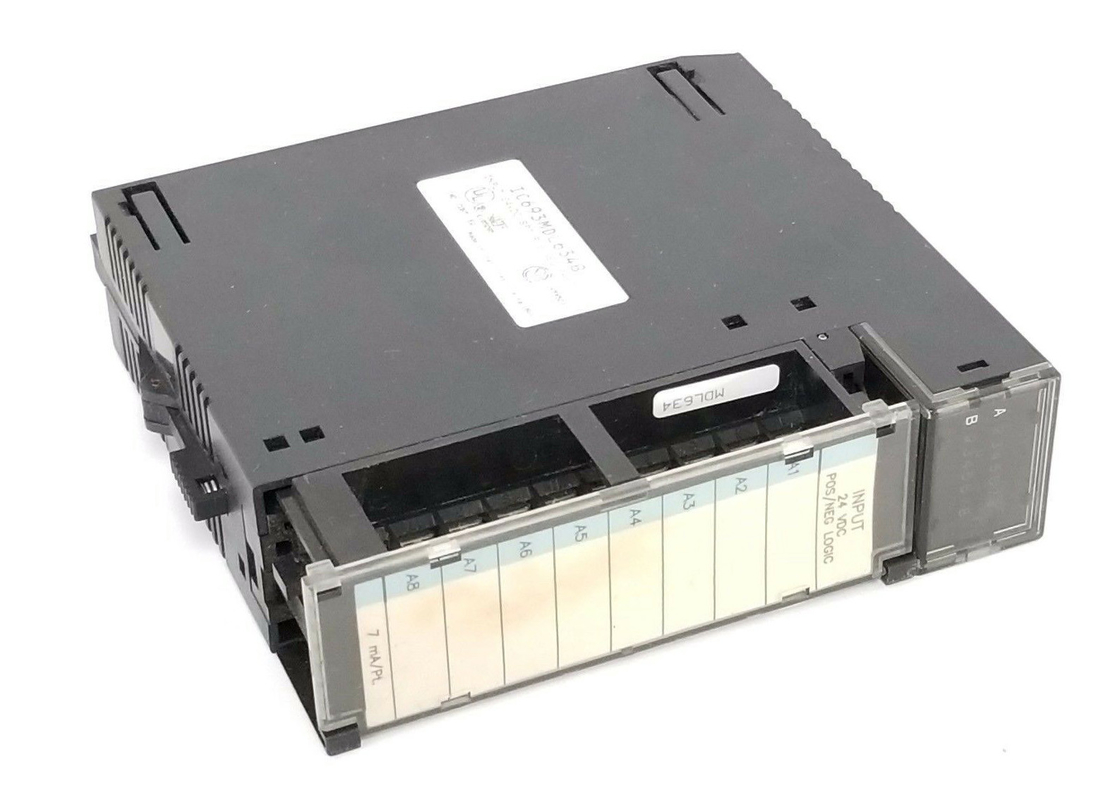

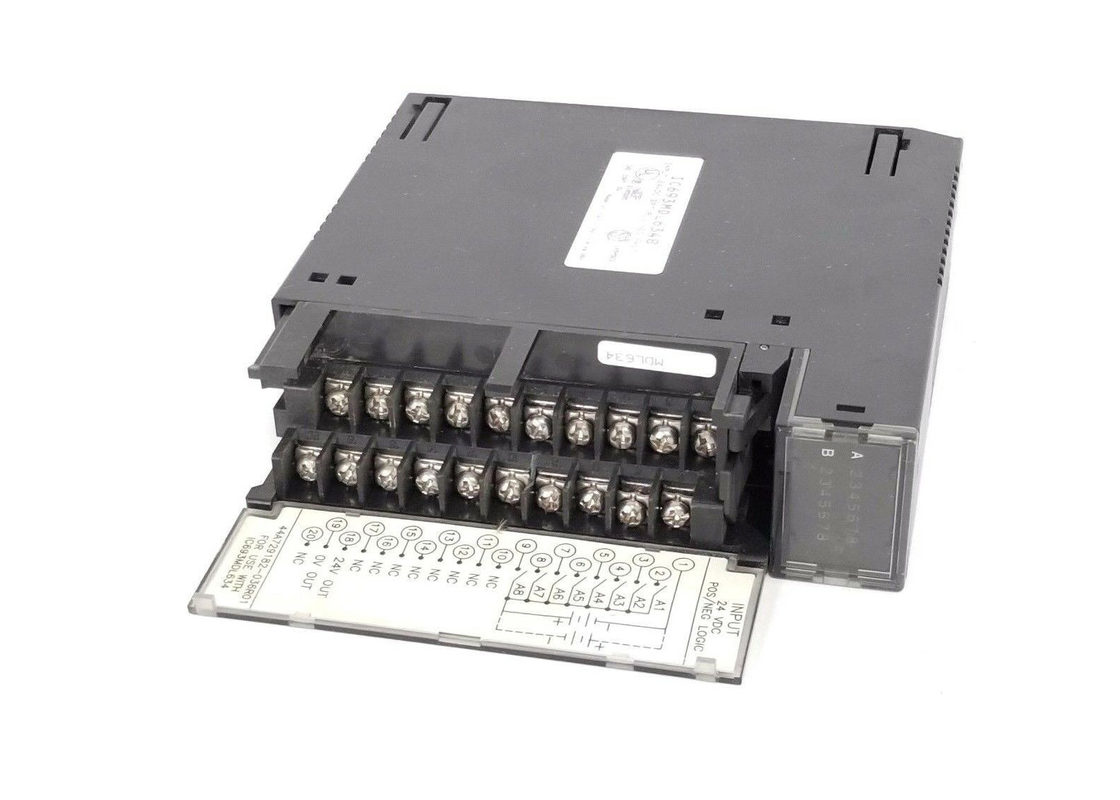

Het IC693MDL634 heeft bovenaan LED-lichtindicatoren voor een handige weergave van de ON/OFF-status voor elk van zijn acht punten.de bovenste rij, dat is gelabeld A1 tot en met 8 (punten 1 tot en met 8) wordt gebruikt door deze module.Een inslag scheidt het binnen- en buitenoppervlak van de scharnierdeur IC693MDL634·s en is te herkennen aan een blauwe linkerrandDe informatie over de bedrading van het circuit bevindt zich aan de binnenkant en de identificatie-informatie kan op het buitenoppervlak worden aangebracht.Deze module kan worden geïnstalleerd in een I/O-slot van een 5 of 10-slot basisplaat in een serie 90-30 PLC-systeem.

Over IC693MDL634

De GE Fanuc IC693MDL634-module is een ingangsmodule met een nominale spanning van 24 Volt DC.Het wordt geproduceerd als onderdeel van de serie 90-30 van programmeerbare logische controllers of PLC's geproduceerd door GE Intelligent Platforms / GE Fanuc CompanyDeze module bestaat uit een groep van 8 invoerpunten en één gemeenschappelijke stroominvoerterminal.De configuratie van de GE Fanuc IC693MDL634 module maakt het mogelijk om zowel negatieve als positieve logische kenmerken te gebruiken. Sommige van deze invoerkenmerken worden het beste gebruikt voor een verscheidenheid aan door de gebruikers geleverde invoerapparaten, bijvoorbeeld drukknoppen en limietschakelaars.de inputstatustabel resulteert in een logisch niveau van 1Het vermogen dat wordt gebruikt voor het draaien van veldapparaten kan door de bedieners worden geleverd, maar een geïsoleerd uitgangsvermogen van +24 volt gelijkstroom kan als energiebron werken voor beperkte gelijkstroominvoer.

De GE Fanuc IC693MDL634-invoermodule wordt geleverd met een invoerspanningsbereik van 0 tot 30 volt gelijkstroom en 7 milliampere gemiddelde invoerstroom bij de nominale spanning.Deze module beschikt ook over een spanningsbereik van 11Het wordt geleverd met een on-state stroom van minimaal 3,2 milliampere en een off-state stroom van maximaal 1,1 milliampere.De IC693MDL634-module is voorzien van LED-lichtindicatoren die de status "ON" en "OFF" voor elk van de 8 invoerpunten weergeven.. There is an insert that separates the inside and outside surfaces of the GE Fanuc IC693MDL634 module’s hinged door and it can be identified by the blue-colored left edge that signals when the module has low voltage.

Technische specificaties

Technische informatie

Nomenclatuurspanning 24 volt gelijkstroom

Inlaatspanningbereik 0 tot +30 volt DC

Invoer per module 8 (één groep met één gemeenschappelijke)

Isolatie 1500 volt tussen veldzijde en logische zijde

Invoerstroom 7 mA (typisch) bij nominale spanning

Invoerkenmerken

Standaardspanning 11,5 tot 30 volt gelijkstroom

Buitenstaatspanning 0 tot +5 volt gelijkstroom

In staat van werking stroom van minimaal 3,2 mA

Standaardstroom maximaal 1,1 mA

Reactietijd 7 ms typisch

Afsluitingstijd 7 ms typisch

Energieverbruik: 5V 45 mA (alle ingangen ingeschakeld) van 5 volt bus op achtergrond

Energieverbruik: 24V 62 mA van de geïsoleerde 24 volt backplane bus of van door de gebruiker geleverd stroom
