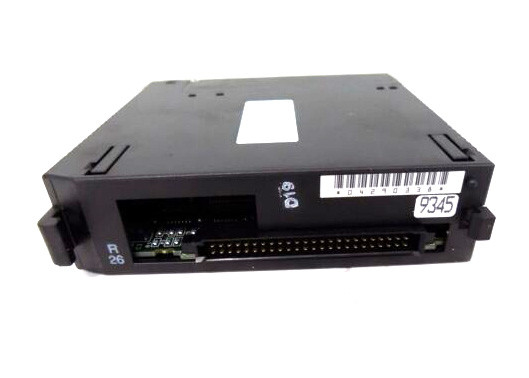

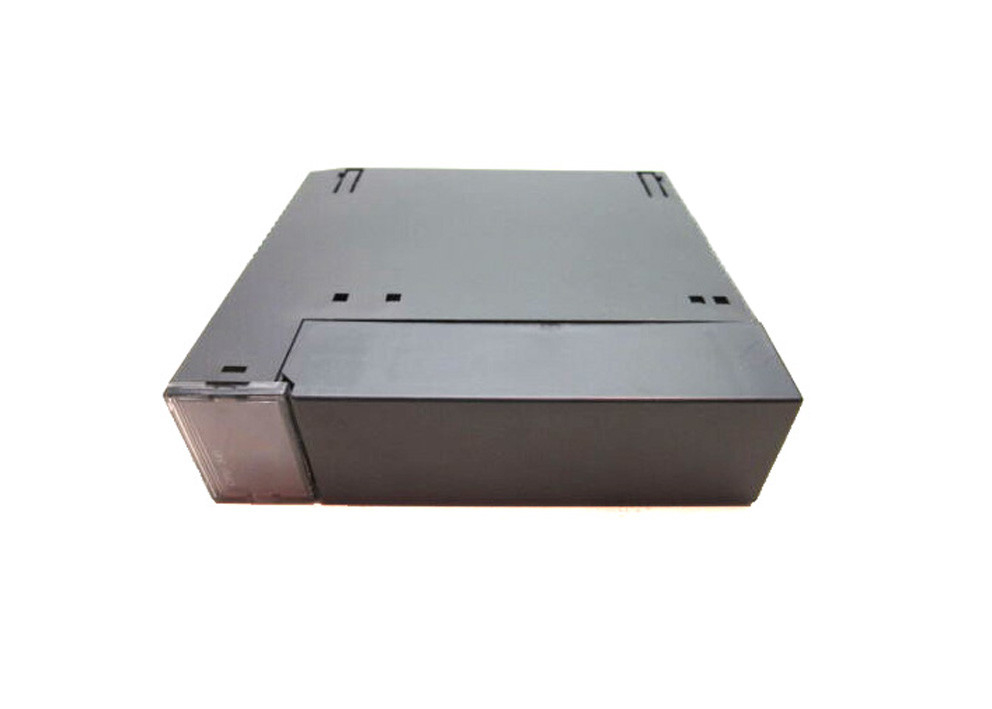

GE FANUC IC693CPU341, 90-30 serie, CPU module met 20 megahertz
Productbeschrijving
Algemeen:De IC693CPU341-module, een lid van de GE Fanuc 90-30-serie, is een single-slot CPU-module die is uitgerust met 5 basisplaten.Het bevat 4 afstands- en/of uitbreidingsbasisplaten naast de 1 CPU-basisplaatHet is uitgerust met een 80C188XL processor.
Vermogen:Het draait op 20 MHz en vereist een belasting van 490 milliampere van de +5 VDC-stroomtoevoer.De module werkt bij een omgevingstemperatuur van 0 tot 60 graden Celsius (of 32 tot 140 graden Fahrenheit).
Geheugen:Met een maximaal gebruikersprogrammageheugen van 80K bytes, is de CPU's in de meeste gevallen in staat om de CPU's te laten werken in een snelheid van 0,3 milliseconden per 1K logica.de IC693CPU341 heeft een registergeheugen (%R) van 9999 woorden; discrete wereldwijde geheugen (%G) van 1280 bits, interne spoelen (%M) van 1024 bits, uitvoer (tijdelijke) spoelen (%T) van 256 bits en systeemstatusreferenties (%S) van 128 bits (met %S, %SA, %SB,% SC met elk 32 bits).
I/O:De analoge input (%AI) en de outputs (%AQ) zijn respectievelijk 1024 en 256 woorden. De discrete input (%I) en de outputs (%Q) zijn elk 512.Het heeft 16 woorden (% SR) systeemregisters die alleen worden gebruikt voor het bekijken van de referentietabel en niet kunnen worden verwezen in het logicaprogramma van de gebruiker.
Specifiek:Deze CPU heeft een ingebouwde seriepoort, die een aansluiting vereist op de PLC-stroomvoorziening die in het systeem wordt gebruikt.De IC693CPU341 is PCM/CCM compatibelHet vereist ook een PCM-module om RTU-master te ondersteunen.
LAN:IC693CPU341 heeft een Local Area Network (LAN) geïnstalleerd. Deze functie stelt de CUP in staat om een verscheidenheid aan optionele modules te ondersteunen, zoals FIP, Profibut, multidrop, Ethernet, GBC, GMC en GCM + optionele modules.De vroege versies hebben RAM en optionele EPROM of EEPROM voor geheugenopslagNieuwe versies, te beginnen met de hardwareversie IC693CPU341-J en firmware release 4.61, ondersteunt alleen RAM en optionele Flash voor extra geheugenbehoeften.
Technische specificaties
| Processorsnelheid |
20 MHz |
| I/O-punten |
512 |
| Registergeheugen |
19.9 KBytes |
| Floating point wiskunde |
- Nee, niet echt. |
| 16 BIT systeem |
- Ja, dat klopt. |
| Verwerker |
80C188XL
|
Technische informatie
CPU341 Catalogusnummer IC693CPU341
| CPU-type |
CPU-module met één slot |
| Totaal basisplaten per systeem |
5 (1 CPU-basisplaat + 4 uitbreidings- en/of afstandsbediening) |
| Behoefte van de stroomvoorziening |
490 milliampere van +5 VDC-toevoer |
| Processorsnelheid |
20 MegaHertz |
| Processortype |
80C188XL |
| Werktemperatuur |
0 tot 60 °C (32 tot 140 °F) omgeving |
| Typische scansnelheid |
0.3 milliseconden per 1K logica (booleaanse contacten) |
| Gebruikersprogramma-geheugen (maximaal) |
80K Bytes |
|
Discrete inputpoints - %I
Discrete outputpunten - %Q
|
512
512
|
| Discrete globale geheugen - % G |
1280 bits |
| Interne spoelen - %M |
1024 bits |
| Uitvoer (tijdelijke) spoelen - %T |
256 bits |
| Systemstatusverwijzingen - %S |
128 bits (%S, %SA, %SB, %SC - elk 32 bits) |
| Registergeheugen - % R |
9999 woorden |
| Analooginvoer - % AI |
1024 woorden |
| Analoge uitgangen - %AQ |
256 woorden |
| Systemenregisters (alleen voor het bekijken van referentietabel; kan niet worden verwezen in logisch gebruikersprogramma) |
16 woorden (%SR) |
| Timers/tellers |
> 2000 |
| Schakelregisters |
- Ja, dat klopt. |
| Ingebouwde havens |
1 (gebruikt connector op de PLC-voeding). Ondersteunt SNP/SNP-X slavenprotocollen. Vereist CMM-module voor SNP/SNP-X master, CCM of RTU slavenondersteuning; PCM-module voor RTU masterondersteuning. |
| Communicatie |
LANOndersteunt ook Ethernet, FIP, Profibus, GBC, GCM, GCM+ optie modules. |
| Overschrijving |
- Ja, dat klopt. |
| Batterijgesteunde klok |
- Ja, dat klopt. |
| Onderbrekingen |
- Ja, dat klopt. |
| Type geheugenopslag |
RAM en optionele EPROM of EEPROM voor vroege versies.61, alleen RAM en optionele Flash worden ondersteund. |
| PCM/CCM-compatibiliteit |
- Ja, dat klopt. |
