Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Merk: | GE Fanuc | Model: | IC693CHS398 |
|---|---|---|---|
| Reeks: | Reeks 90-30 | Producttype: | Uitbreidingsgrondplaat |
| Aantal sleuven: | 5 | Cpu-Verbinding: | Vereist |
| Aantal gesteunde cpu: | 1 | Compatibele cpu-Systemen: | PLCs en PCs met Personal computer zetten Kaarten om |
| Het aan de grond zetten: | Vereist raakvlak | Uitbreidingsschakelaar: | D-type Vrouwelijke Schakelaar met 25 Spelden |
| Markeren: | 30VDC programmeerbaar Logicacontrolemechanisme,150Hz de Module van de inputsimulator,250Ohms analoge Huidige Inputmodule |
||

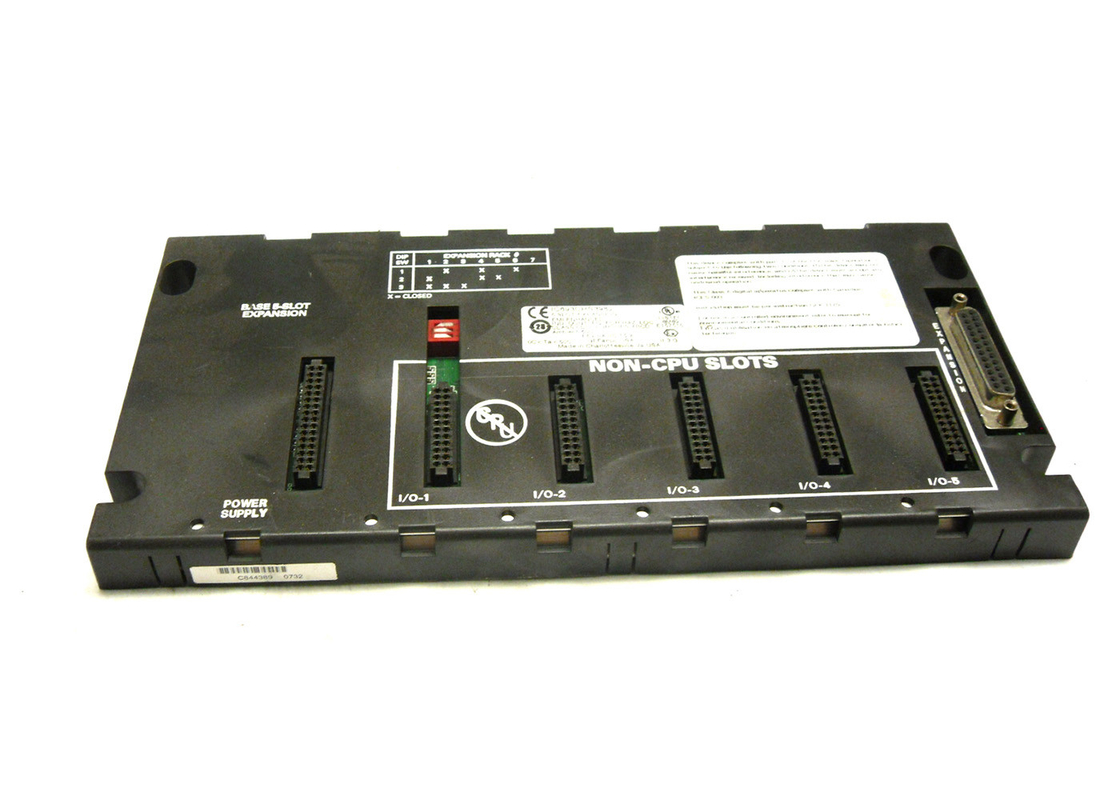

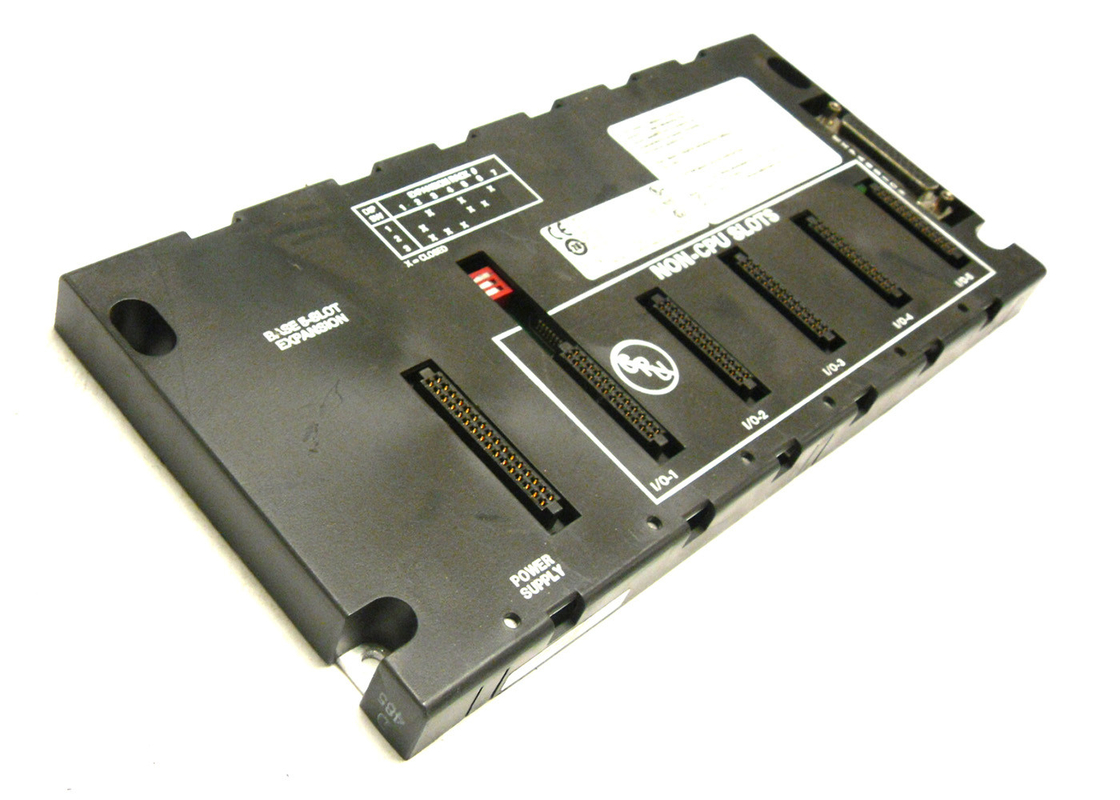

De GE Fanuc IC693CHS398 is een 5-slot uitbreidingsbasis. Deze unit is ontworpen voor gebruik met de GE Series 90-30 module. Net als de 10-slot versie, (IC693CHS392), zijn er een paar functies en richtlijnen om te overwegen bij het gebruik van deze basisplaat.Allereerst kan een afstandsbasisplaat geen zelfstandige eenheid zijn.In plaats daarvan moet het worden verbonden met een systeem dat een CPU heeft. Deze CPU kan onderdeel zijn van een programmeerbare logische controller (PLC) of het kan in een Personal Computer zijn.de pc moet een Personal Computer Interface Card hebbenTen tweede kan er eenin totaal niet meer dan 50 voet verbindingskabels tussen de CPU-basisplaat en de uitbreidingsbasisplaat.
Het type CPU in het systeem bepaalt het aantal externe basisplaten dat kan worden gebruikt.Voor alle CPU's met een nummering van 350 en hoger, het maximale aantal basisplaten is 7. De afstandsbediening van dit systeem kan de volgende optie-modules - PCM, CMM, ADC en BEM330 - niet ondersteunen.zij moeten in een CPU-basisplaat zijn gemonteerd.Alle andere optionele modules en I/O-modules kunnen in elk type basisplaat worden gemonteerd.
Remote baseplates zijn van dezelfde grootte als Expansion baseplates.Op elke afstandsbediening aan de rechterkant is een 25-pinnen vrouwelijke D-type uitbreidingsconnector. Elke 5-slot afstandsbediening heeft een DIP-schakelaar voor het selecteren van het reknummer.het is essentieel dat alle uitbreidingsmodules aan een gemeenschappelijk terrein zijn gekoppeld.
| Modultype: | Uitbreiding I/O-basis |
| Opsie van de basisplaat: | Uitbreiding |
| Afstand: | Tot 15 meter |
| Aantal slots: | 5 |
| Afmetingen: | 10.43 x 5,12 x 5,59 inch. |
| Gebruikte interne energie: | 170 mA @ 5 VDC |
• Er kan eenNiet meer.meer dan een totaal van 50 voet (15 meter) kabel interconnecting Expansion baseplates en de CPUbasisplaat.
• Een uitbreidingsbasisplaat kan niet alleen staan.De CPU kan in een PLC of in een Personal Computer met een Personal Computer Interface Card (zie hoofdstuk11), en
• Het maximale aantal baseplaten per systeem is afhankelijk van het type CPU waarmee ze worden gebruikt.7.
• Elke uitbreidingsbasisplaat heeft een 25-pin vrouwelijke D-type I/O Bus Expansion connector gezet bij zijn Dat klopt. einde voor verbinding naar andere - De basisplaten.
• BeschikbaarinTwee.versies;met 5 gleuf(IC693CHS398)enmet een diameter van niet meer dan 20 mm (IC693CHS392)
• EenUitbreiding achtergrondis nietsteunDeintelligent volgenoptiemodules:PCM, ADC,BEM330,enDeze modules moetenzijngezetina.CPUbasisplaat.Alle andere Invoer/uitvoer en optie modules kan zijn gezet in een of andere type van - Het rack.
• Alle uitbreidingsplaten moeten aan een gemeenschappelijke grond worden aangesloten (zie het hoofdstuk Installatie voordetails).
• Uitbreidingsplatten hebben dezelfde fysieke grootte, dezelfde soort voedingsbronnen, en steun De Hetzelfde. Invoer/uitvoer en optie modules als De Afstandsbediening - De basisplaten.
• Elk Uitbreiding basisplaat heeft a. Deeltjes Aantal Selectie DIP Schakel over.
