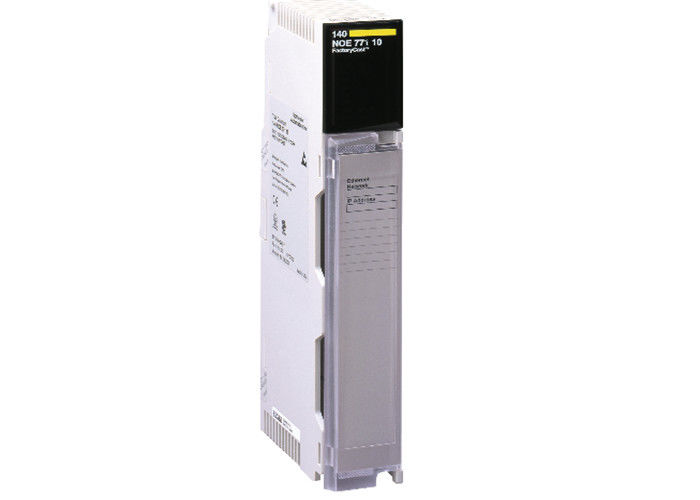

140NOE77101 Schneider Electric Quantum Ethernet 10 100M sjabloon Nieuw Origineel
Hoofd
| productbereik |
Modicon Quantum automatiseringsplatform
|
|
| product of component type |
Ethernet netwerk TCP/IP module
|
|
| concept |
Transparent Ready
|
|
| webserver |
Klasse B30
|
|
| webservices |
Diagnostiek via vooraf gedefinieerde webpagina's
Rack viewer
Data Editor (via PC terminal)
|
|
| communicatieservice |
SNMP netwerkbeheer
Bandbreedtebeheer
Global Data
I/O scanning
Modbus TCP messaging
FDR server
|
|
| communicatiepoort protocol |
Ethernet Modbus TCP/IP
|
|
| fysieke interface |
MT/RJ - 100BASE-FX glasvezel
RJ45 - 10BASE-T/100BASE-TX twisted pair
|
|
| transmissiesnelheid |
10/100 Mbit/s
|
|
Aanvullend
| redundantie |
Ja hot standby redundante architectuur
|
|
| voeding |
Via de voeding van het rack
|
|
| markering |
CE
|
|
| lokale signalering |
1 LED10 Mbps of 100 Mbps datasnelheid (10 MB/100 MB):
1 LEDbotsingsdetectie (Coll):
1 LEDdownloadmodus (Kernel):
1 LEDEthernet modulefout (Fault):
1 LEDEthernet netwerkstatus (RUN):
1 LEDfull-duplex modus (Fduplex):
1 LEDmodule gereed (Ready):
1 LEDnetwerk actief (Link):
1 LEDrack operationeel (Active):
1 LEDtransmissie/ontvangst activiteit (TxAct/RxAct):
|
|
| stroomverbruik |
750 mA bij 5 V DC
|
|
| moduleformaat |
Standaard
|
|
| netto gewicht |
0.345 kg
|
|
Omgeving
| IP-beschermingsgraad |
IP20
|
|
| productcertificeringen |
CUL
UL 508
|
|
| normen |
CSA C22.2 Nr 142
FM Klasse 1 Afdeling 2
|
|
| weerstand tegen elektrostatische ontlading |
4 kV contact conform IEC 801-2
8 kV in lucht conform IEC 801-2
|
|
| weerstand tegen elektromagnetische velden |
10 V/m 80...1000 MHz conform IEC 801-3
|
|
| omgevingstemperatuur voor bedrijf |
0…60 °C
|
|
| omgevingstemperatuur voor opslag |
-40…85 °C
|
|
| relatieve vochtigheid |
95 % zonder condensatie
|
|
| bedrijfshoogte |
<= 4500 m
|
|
140NOE77101 Vergelijkbare Model Producten:
| Analoge I/O modules |
Discrete I/O modules |
|
|
| 140ACI03000 |
140DDI15310 |
140DAI55300 |
140DAO84210 |
| 140ACI04000 |
140DDI35300 |
140DAI74000 |
140DAO84220 |
| 140ACO02000 |
140DDI35310 |
140DAI75300 |
140DAO85300 |
| 140ACO13000 |
140DDI36400 |
140DSI35300 |
140DRA84000 |
| 140AII33000 |
140DDI67300 |
140DDO15310 |
140DRC83000 |
| 140AII33010 |
140DDI84100 |
140DDO35300 |
140DVO85300 |
| 140AIO33000 |
140DDI85300 |
140DDO35301 |
140DDM39000 |
| 140AMM09000 |
140DAI34000 |
140DDO35310 |
140DDM69000 |
| 140ARI03010 |
140DAI35300 |
140DDO36400 |
140DAM59000 |
| 140ATI03000 |
140DAI45300 |
140DDO84300 |
140DII33000 |
| 140AVI03000 |
140DAI54000 |
140DDO88500 |
140DIO33000 |
| 140AVO02000 |
140DAI54300 |
140DAO84000 |
140DAO84010 |
(1) CPU's bijgewerkt met de Unity Pro firmware.
(2) De toevoeging van een complete Ethernet RIO drop functie is beschikbaar voor deze CPU's met
Unity Pro u V7.0.
ConneXium™ beheerde schakelaars (vervolg) Vooraf gedefinieerde configuratiebestanden (vervolg) Voorbeeldtopologie met vooraf gedefinieerde configuratiebestanden C5, C1 en C3 (1) Een veelvoorkomend gebruik van deze preconfiguratie is voor het koppelen van een koperen verbinding met een glasvezelverbinding op de primaire ring of het koppelen van een glasvezelverbinding met een koperen verbinding. Dit type architectuur maakt het mogelijk om Ethernet DIO of Ethernet RIO drops op enige afstand van de PLC te hebben. De schakelaar preconfiguratie maakt ook de verbinding van Ethernet RIO en/of meerdere Ethernet DIO apparaatclouds mogelijk met een secundaire ring.
1 Primaire ring, koper/glasvezel medium
3 Ethernet head adapter 140NOA61100 geïnstalleerd in het Quantum™ rack.
4 ConneXium schakelaar TCSESM083F23F1 met vooraf gedefinieerd configuratiebestand C2 (2)
5 ConneXium schakelaar TCSESM063F2CU1/CS1 met vooraf gedefinieerd configuratiebestand C6 (2)
6 ConneXium schakelaar TCSESM063F2CU1/CS1 met vooraf gedefinieerd configuratiebestand C4 (2)
7 Modicon™ STB Ethernet DIO (3) (4)
8 Verbinding met Ethernet DIO apparaatcloud, alleen koper medium
9 Ethernet DIO apparaatcloud (3)
10 Ethernet communicatiemodule 140CPU31110
11 Ethernet Interlink kabel TCSECN3M3M1S4/1S4U (1 m)
