C32D-AT1N overtollige Voedingmodule TOYOGIKEN CC LONK

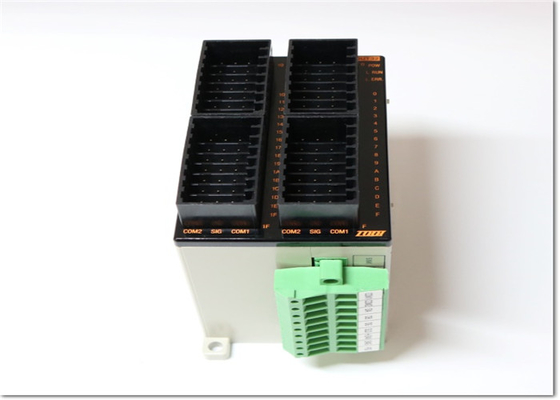

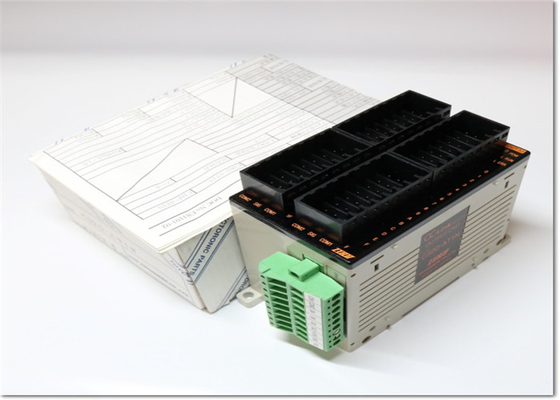

Grote Afbeelding :  C32D-AT1N overtollige Voedingmodule TOYOGIKEN CC LONK

Productdetails:

Plaats van herkomst: Japan
Merknaam: TOYOGIKEN
Certificering: CE
Modelnummer: C32D-AT1N

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1
Prijs: 1-10000USD

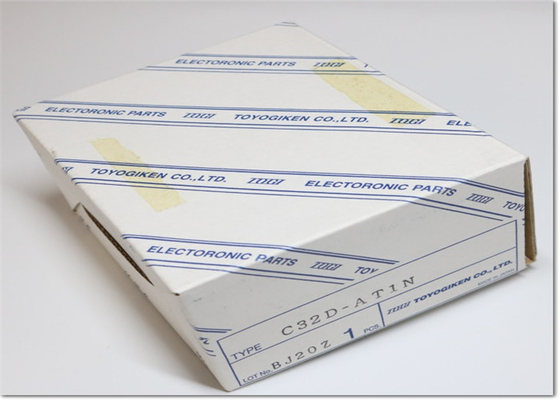

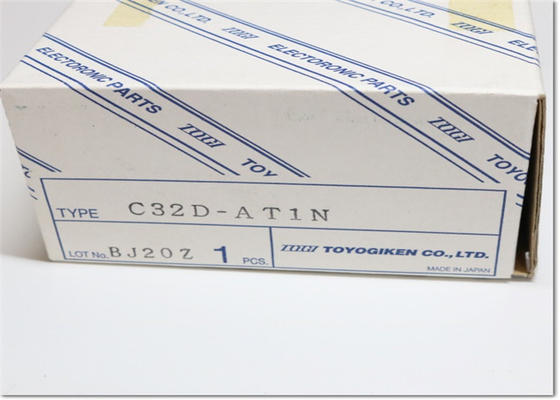

Verpakking Details: Nieuw Origineel Pakket
Levertijd: 5-8days
Betalingscondities: Paypal T/T
Levering vermogen: 10
Gedetailleerde productomschrijving
Voorwaarde: Gloednieuw Model: C32D-AT1N
Land/productiegebied: Japan De classificatie van de gebiedskring: DC12/24V
Revisie: REV G/REV D Serie: SER 2
Markeren:

plc voedingmodule

,

de module van de diodeovertolligheid

C32D-AT1N Redundant Power Supply Module TOYOGIKEN CC LONK




C32D-AT1N Overzicht

De C32D-AT1N is een ​​32-punts DC-uitvoermodule​​ geproduceerd door TOYOGIKEN (Togi Electric Industry Co., Ltd.), ontworpen voor CC-Link industriële netwerken. Het dient als een externe I/O-station en zet digitale signalen van een PLC om in DC-uitgangen om actuatoren (bijv. solenoïden, relais) in geautomatiseerde systemen aan te sturen. Met zijn compacte ontwerp en hoge immuniteit tegen ruis, wordt het veel gebruikt in de productie, procesbesturing en machineautomatisering om bedrading te vereenvoudigen en de betrouwbaarheid te verbeteren.

.




C32D-AT1N  ​Belangrijkste kenmerken​

  1. 1.

    ​Hoge reactiesnelheid en precisie​

    • Ondersteunt ​​sink-type (NPN) uitgangen​​ met een snelle reactietijd: ​​UIT→AAN ≤0,5 ms​​ en ​​AAN→UIT ≤1,5 ms​​ (resistieve belasting).

    • Werkt binnen een spanningsbereik van ​​DC 10,2–26,4 V​​ (rimpelpercentage ≤5%) en levert een maximale belastingsstroom van ​​500 mA per punt​​ (150 mA per punt wanneer alle punten AAN staan)

      .



  2. 2.

    ​Robuuste isolatie en ruisbestendigheid​

    • Beschikt over ​​fotokoppelaar-isolatie​​ tussen communicatie-, stroom- en uitgangscircuits, waardoor bescherming tegen elektrische ruis en pieken wordt gewaarborgd.

    • Weerstaat ​​ruisimmuunheid tot ±900 Vp-p​​ (ruisbreedte: 1 μs, frequentie: 45 Hz) en voldoet aan ​​AC 500 V gedurende 1 minuut​​ (externe aansluitingen naar aarde) isolatiestandaarden

      .



  3. 3.

    ​Efficiënte bedrading en compatibiliteit​

    • Gebruikt ​​push-in veerklemklemmen​​ voor gereedschapsvrije bedrading, waardoor de installatietijd en onderhoudsinspanningen worden verminderd.

    • Compatibel met ​​CC-Link netwerken​​ (bezet 1 station met 32-punts toewijzing) en werkt op een ​​DC 20,4–26,4 V​​ voedingseenheid (65 mA verbruik bij DC 24 V, alle punten AAN)

      .



  4. 4.

    ​Compact en duurzaam ontwerp​

    • Compacte afmetingen (​​50 × 118 × 40 mm​​; gewicht: ​​210 g​​) met ​​DIN-rail montage​​ (35 mm) voor ruimte-efficiënte integratie in bedieningspanelen

      .



  5. 5.

    ​Industriële betrouwbaarheid​

    • Ontworpen voor zware omgevingen met een bedrijfstemperatuurbereik van ​​0–55°C​​ en naleving van internationale normen (bijv. CE, RoHS)

      .




C32D-AT1N  ​Materiaal en toepassingen​

  • ​Materiaal​​: Gemaakt met ​​industriële kunststoffen​​ en ​​metalen componenten​​, met ​​fotokoppelaar-isolatie​​ en ​​veerklemklemmen​​ voor EMI-afscherming en mechanische duurzaamheid

    .



  • ​Primaire toepassingen​​:

    • ​Fabrieksautomatisering​​: Besturing van robotarmen, transportsystemen en verpakkingsmachines.

    • ​Energiebeheer​​: Schakelen en besturing in stroomverdelingseenheden.

    • ​Procesindustrieën​​: Actuatorbesturing in chemische en farmaceutische productielijnen.


C32D-AT1N  ​Technische parameters​

​Parameter​

​Specificatie​

​Uitgangskanalen​ 32 punten (sink-type/NPN)
​Uitgangstype​ DC 12/24 V
​Nominale belastingsspanning​ DC 12/24 V
​Bedrijfsspanningsbereik​ DC 10,2–26,4 V (rimpelpercentage ≤5%)
​Max. belastingsstroom​ 500 mA/punt (150 mA/punt wanneer alle punten AAN staan); 4,8 A/gemeenschappelijke aansluiting
​Inschakelstroom​ 1,0 A (max. 10 ms)
​Lekkage stroom (UIT)​ ≤0,1 mA
​Reactietijd​ UIT→AAN ≤0,5 ms; AAN→UIT ≤1,5 ms (resistieve belasting)
​Isolatie​ Fotokoppelaar-isolatie (uitgangscircuits)
​Voeding​ DC 20,4–26,4 V (voedingseenheid); 65 mA verbruik (bij DC 24 V, alle punten AAN)
​Ruisimmuniteit​ ±900 Vp-p (ruisbreedte: 1 μs, frequentie: 45 Hz)
​Weerstandsspanning​ AC 500 V gedurende 1 minuut (externe aansluitingen naar aarde)
​Isolatieweerstand​ ≥10 MΩ (bij DC 500 V, externe aansluitingen naar aarde)
​Externe aansluiting​ Push-in veerklemklemmen
​Gewicht​ 210 g
​Afmetingen (H × B × D)​ 50 × 118 × 40 mm

Gegevens afkomstig van TOYOGIKEN specificaties en technische documentatie

.



Gedetailleerde productbeschrijving


Specificaties Besturingstype invoer / uitvoerpunten aansluitklemmen, etc.
uitgang
CC-Link
32 uitgangen
Veerslot (push-in klemmenblok)
NPN-uitgang
Uitgangsgedeelte Isolatiemethode Nominale belastingsspanning Bedrijfsspanningsbereik Belastingsstroom Inschakelstroom Lekkagestroom uitgangstype Reactietijd (AAN → UIT) Reactietijd (UIT → AAN) Overspanningsbeveiliging
Fotokoppelaar-isolatie
DC12 / 24V
DC 10,2 tot 26,4 V (rimpelverhouding binnen 5%)
Ongeveer 500mA / punt (150mA / punt wanneer alle punten AAN staan), 4,8A / gemeenschappelijk
1,0A 10ms of minder
0,1mA
Sink-type
1,5 ms of minder (resistieve belasting)
0,5 ms of minder
Geen
Gemeenschappelijke methode Aantal bezette stations I / O-voeding (spanning) I / O-voeding (stroom) Ruisweerstandsspanning Weerstandsspanning Isolatieweerstand Massa Externe aansluitmethode
32 punten per gemeenschappelijk
1 station 32 punten toewijzing
DC20.4 ~ 26.4V (rimpelverhouding binnen 5%)
65mA of minder (24VDC, alle punten AAN)
DC-type ruisspanning ± 900Vp-p, ruisbreedte 1μs, ruisfrequentie 45Hz, door ruissimulator
DC externe aansluitingen collectief-aarde AC500V gedurende 1 minuut
DC externe aansluiting klomp-aarde DC500V 10MΩ of meer met isolatieweerstandmeter
340g
7-polige 2-delige connector (transmissiepad, voedingseenheidklem, FG-klem)





Toyo Technics CC-link model



C16X-AT1N, C16P-AT1N C16D-AT1N
C16X-AT1N-C C16D-AT1N-C C32X-AT1N
C32D-AT1N C32X-AT1N-C C32D-AT1N-C
C08XD-AT1N C16XD-AT1N C16XD-AT1N-C
C16X-AT1V C16P-AT1V C16D-AT1V
C16X-AT1V-C C16D-AT1V-C C32X-AT1V
C32X-AT1V-C C32D-AT1V C32P-AT1V
C32D-AT1V-C C16XD-AT1V C16XD-AT1V-C
C16X-CT1V C16P-CT1V C16D-CT1V
