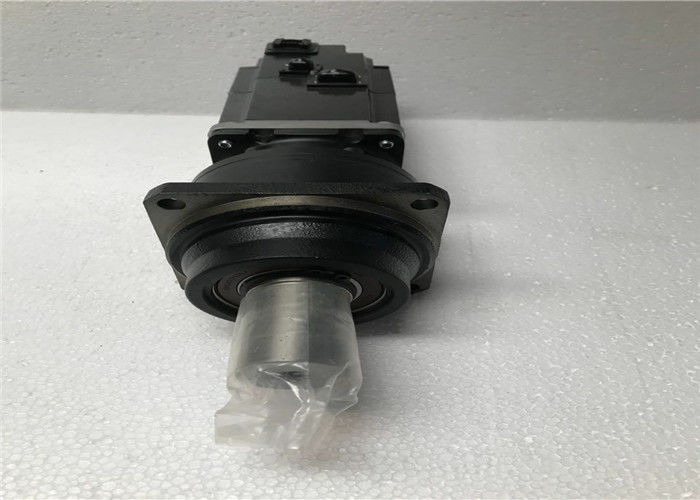

HF-KP73BG1 UITGANG 750W 3000 R/MIN 150 Industriële Servomotor Mitsubishi

HF-KP73BG1 UITGANG 750W 3000 R/MIN 150 Industriële Servomotor Mitsubishi

Productdetails:
Plaats van herkomst: Japan
Merknaam: Mitsubishi
Certificering: CE
Modelnummer: HF-KP73BG1
Detailinformatie
Plaats van herkomst:
Japan
Merknaam:
Mitsubishi
Certificering:
CE
Modelnummer:
HF-KP73BG1
Categorie:
Industirale servomotor
Model:
HF-KP73BG1
Nominale uitgangsvermogen:
750W
Nominale snelheid:
3000r/min
Serie:
HF-KP Reeks
Merk:
Mitsubishi
Beoordeelde IUTPUT:
3AC 106V 5.2A
Markeren:

High Light

Markeren:

ewing machine servomotor

,

elektrische servomotor

Trading Information
Min. bestelaantal:
1
Prijs:
Contact
Verpakking Details:
Nieuwe Originele Doos
Levertijd:
3-5 dagen
Betalingscondities:
T/T/paypal
Levering vermogen:
50
Productomschrijving

OUTPUT 750W 3000 R/MIN 150 Hz HF-KP73BG1 Industriële Servomotor Mitsubishi





HF-KP73BG1 Beschrijving

De Mitsubishi HF-KP73(BG1) is een hoogwaardige, laag-traagheids AC-servomotor ontworpen voor het MELSEC Servo Systeem. Het maakt deel uit van de MR-J4-serie compatibele motorlijn en is ontworpen om uitzonderlijke snelheidsregeling, hoog koppel en precieze positionering te bieden. Deze motor is ideaal voor toepassingen die snelle acceleratie/deceleratie en zeer nauwkeurige bewegingsbesturing vereisen, zoals in industriële robots, apparatuur voor de productie van halfgeleiders, CNC-machines en snelle verpakkingsmachines. De "BG1"-achtervoegsel geeft een specifieke elektromagnetische remoptie aan, die de motoras op zijn plaats houdt wanneer de stroom wordt uitgeschakeld, waardoor beweging wordt voorkomen voor veiligheid en besturing van de verticale as.

HF-KP73BG1 Kenmerken

  1. 1.
    ​Hoge prestaties:​​ Beschikt over hoog koppel en lage traagheid, waardoor snel starten en stoppen mogelijk is met minimale overshoot, wat cruciaal is voor automatisering met hoge cycli.
  2. 2.
    ​Encoder met hoge resolutie:​​ Uitgerust met een 24-bits encoder met hoge resolutie (meer dan 16 miljoen pulsen/omw), die extreem precieze positiefeedback biedt voor nauwkeurige bewegingsbesturing.
  3. 3.
    ​Elektromagnetische rem (BG1-model):​​ Bevat een failsafe rem die automatisch wordt ingeschakeld wanneer de stroom wordt uitgeschakeld, waardoor de veiligheid wordt gewaarborgd door lasten vast te houden en vallen op verticale assen te voorkomen.
  4. 4.
    ​Hoge efficiëntie:​​ Maakt gebruik van hoogenergetische neodymiummagneten en een geoptimaliseerd ontwerp voor een hoge efficiëntie, waardoor warmteontwikkeling en energieverbruik worden verminderd.
  5. 5.
    ​Robuuste constructie:​​ Gebouwd met een robuuste behuizing en hoogwaardige lagers om bestand te zijn tegen zware industriële omgevingen, waaronder olienevel en stof.
  6. 6.
    ​Soepelere werking:​​ Geavanceerde besturingsalgoritmen in combinatie met een MR-J4-servoversterker minimaliseren trillingen bij lage snelheden, wat resulteert in een soepelere rotatie en betere prestaties.

HF-KP73BG1 Materiaal & Toepassingen

  • ​Materiaal:​​ De motorbehuizing is gemaakt van een zeer sterke aluminiumlegering. De as is gemaakt van gehard staal. De interne componenten omvatten hoogenergetische neodymium-ijzer-boor (NdFeB) permanente magneten en isolatiematerialen van klasse F of hoger.
  • ​Primaire toepassingen:​​ Deze servomotor wordt gebruikt in een breed scala aan hoogprecisie automatiseringsapparatuur:
    • ​Industriële robots:​​ Gelede arm- en cartesische robotactuatoren.
    • ​Halfgeleiderapparatuur:​​ Wafer handling, draadverbinding en pick-and-place machines.
    • ​Machinegereedschap:​​ Gereedschapswisselaars, voedingsassen voor CNC-machines.
    • ​Verpakkingsmachines:​​ Snelle vul-, afdekkings- en etiketteringssystemen.
    • ​Elke toepassing die een rem vereist​​ voor verticale (Z-as) beweging of veiligheidsgerelateerd stoppen.

HF-KP73BG1 Belangrijke parameters

De belangrijkste specificaties voor de Mitsubishi HF-KP73(BG1) servomotor worden samengevat in de onderstaande tabel.
Parameter
Specificatie
​Model​
HF-KP73(BG1)
​Serie​
MR-J4 Compatibele Servomotor
​Motortype​
Laag-traagheid, AC-servomotor met elektromagnetische rem
​Nominaal vermogen​
0,75 kW
​Nominaal koppel​
2,4 N⋅m
​Max. koppel​
7,1 N⋅m
​Nominale snelheid​
3000 min⁻¹ (rpm)
​Max. snelheid​
6000 min⁻¹ (rpm)
​Rotortraagheid (J)​
1,46 × 10⁻⁴ kg⋅m²
​Remtype​
Elektromagnetisch (Hold-on type)
​Remspanning​
Typisch 24 V DC (Raadpleeg de handleiding voor exacte specificaties)
​Encoder​
24-bits absolute positie-encoder (16.777.216 pulsen/omw)
​Framegrootte​
60 mm
​Beschermingsklasse​
IP67 (Druppelwaterdicht, stofdicht en beschermd tegen tijdelijke onderdompeling)
​Isolatieklasse​
Klasse F (155 °C)
​Trillingsniveau​

V15 of minder



仕様

シリーズ名
指令インタフェース
電圧クラス
回転型サーボモータ形名
対応サーボアンプ CC-Link IE
フィールドネットワーク
インタフェース
SSCNETⅢ/H
インタフェース
2軸一体SSCNETⅢ/H
インタフェース
3軸一体SSCNETⅢ/H
インタフェース
汎用インタフェース
SSCNETⅢ
インタフェース
SSCNETⅢ
(フルクローズド制御)
CC-Link対応
位置決め機能内蔵
2軸一体SSCNETⅢ
インタフェース
電源設備容量(注1) [kVA]
連続特性 定格出力 [kW]
定格トルク(注9) [N・m]
最大トルク(トルクアップ時)(注8) [N・m]
最大トルク [N・m]
定格回転速度 [r/min]
最大回転速度 [r/min]
瞬時許容回転速度 [r/min]
連続定格トルク時のパワーレート [kW/s]
定格電流 [A]
最大電流(トルクアップ時)(注8) [A]
最大電流 [A]
回生ブレーキ頻度(注2) [回/分]
慣性モーメントJ [× 10-4 kg・m2]
推奨負荷慣性モーメント比(注4)
速度・位置検出器
装備品
絶縁階級
構造
環境条件(注7) 周囲温度
周囲湿度
雰囲気
標高
耐振動(注6)
質量 [kg]
注釈について
MELSERVO-J3シリーズ
SSCNETⅢインタフェース
SSCNETⅢ(フルクローズド制御)
汎用インタフェース
CC-Link対応位置決め機能内蔵
200V
HF-KP73BG1 1/5
-
-
-
-
MR-J3-70A
MR-J3-70B
MR-J3-70B-RJ006
MR-J3-70T
MR-J3W-77B
MR-J3W-1010B
1.3
0.75
2.4
8.36
7.2
3000
6000
6900
39.9
5.2
18.2
15.6
140
1.63
15倍以下
アブソリュート・インクリメンタル共用18ビットエンコーダ(サーボモータ1回転あたりの分解能:262144 p/rev)
-(オイルシール付モータも対応可能です.(HF-KP□J))
B種
全閉自冷(保護等級:IP65)(注5)
0~40℃(凍結のないこと),保存:-15~70℃(凍結のないこと)
80%RH以下(結露のないこと),保存:90%RH以下(結露のないこと)
屋内(直射日光が当たらないこと),腐食性ガス・引火性ガス・オイルミスト・塵埃のないこと
海抜1000m以下
X:49m/s2 Y:49m/s2
3.9
仕様比較時には注釈が表示されないため,各機種の仕様をご覧ください.
