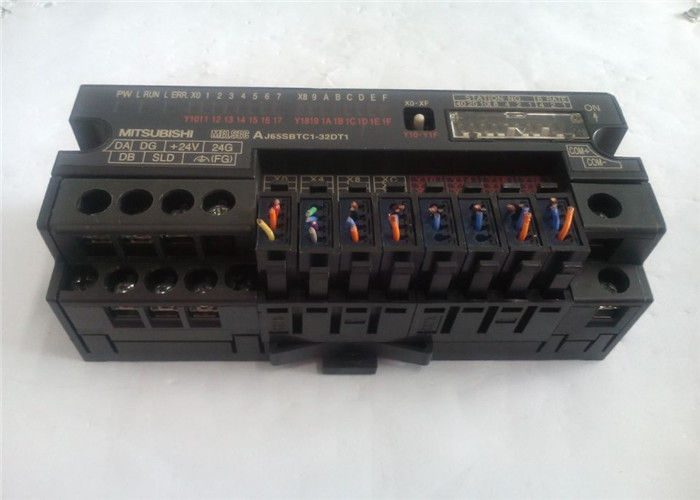

AJ65SBTC1-32DT1 Redundante Voeding Module Mitsubishi Universeel Model 0.12 µS

Bijzondere voorschriften voor de toepassing van deze richtlijn Beschrijving

Bijzondere voorschriften voor de toepassing van deze richtlijnBelangrijkste kenmerken

• 32 punten gemengd I/O: 16-kanaals DC24V digitale invoer + 16-kanaals transistor-uitgang van het type wasbak (32 punten in totaal), een hoogdichtheidsontwerp om het aantal modules te minimaliseren en de ruimte in de kast te regelen.
• CC-Link-naleving: Volledig ondersteunt CC-Link Ver.1.10/2.00, met automatisch te selecteren baudsnelheden tot 10 Mbps voor snelle, stabiele gegevensoverdracht tussen veld en hoofd PLC.
• Ultra-slim compacte vormfactor: Slank profiel geoptimaliseerd voor dichte DIN-rail montage, waardoor de ruimte in de kast maximaal wordt benut.
• Isolatie van de fotocoupler: 500V wisselstroomisolatie tussen input/output/interne schakelingen, met sterke anti-elektromagnetische interferentie (EMI) en geluidsdichtheid voor betrouwbare werking in industriële omgevingen.
• Flexibele reactieinstellingen: Configureerbare inputresponstijd (0,2/1,5/5/10 ms) om aan de verschillende applicatie-snelheidsvereisten te voldoen; snelle uitgangsschakeling voor realtime besturing.
• Duidelijke LED-diagnostiek: LED's voor de status van de in- en uitgang van het kanaal + indicatoren voor de status van de module/het netwerk voor snelle foutopsporing en onderhoud.
• Eenvoudige installatie: DIN-rail (TH35-7.5) montagebaar met schroefklemterminals, plug-and-play-opstelling, automatische netwerkherkenning en eenvoudige DIP-switch-configuratie.
• Hoge betrouwbaarheid: industriële constructie met trillings-/schokbestendigheid, grote temperatuurverdraagzaamheid en laag stroomverbruik voor langdurige stabiele werking.
• Bezette stations: Bevat slechts 1 station voor CC-Link-afstandsapparaten, waardoor het adresseren van het netwerk en het beheer van middelen worden vereenvoudigd.

Bijzondere voorschriften voor de toepassing van deze richtlijnMaterialen en toepassingen

Materialen

• Huizen: Hoogvermogen, vlamvertragend thermoplastisch materiaal voor industriële doeleinden ( UL94 V-0), botstendend en brandveilig.
• Terminals: Vernikelde messing schroeven (grootte M3), corrosiebestendige, veilige draadverbinding (koppel: 0,59·0,88 N·m), ondersteunt 0,3·2,0 mm2 strenge draden.
• Interne circuits: FR-4 epoxy-PCB's van glas met optocouplers, transistors en op het oppervlak gemonteerde componenten met een hoge betrouwbaarheid voor stabiele signaalisolatie en -switching.
• Montage: Versterkte kunststof DIN-rail-clip (montage in 6 richtingen) + M4 schroefgaten voor vaste installatie (koppel: 0,78 ∼ 1,08 N·m).
• Output Components: Krachttransistors met hoge prestaties en overstromingsbescherming, die een lange levensduur voor de actuatorbesturing garanderen.

Typische toepassingen

• Fabriekautomatisering: Montagelijnen, verpakkingsmachines, transportvoertuigen, sorteringsapparatuur voor sensorinvoer en sturing van magnetronen/kleppen.
• Werktuigmachines en robotica: CNC-machines, bewerkingscentra, robotarmen voor de invoer van grensschakelaars en de besturing van de uitgang van pneumatische/hydraulische actuatoren.
• Materiaalbehandeling: Lagerlogistiek, heftoestellen, palletisatoren voor positie- en bewegingscontrole.
• Procescontrole: Voedsel- en drankenindustrie, farmaceutische en chemische installaties die een stabiele gemengde I/O in milieus met een hoge EMI-waarde vereisen.
• Algemene industriële apparatuur: Textiel-, kunststof- en metaalverwerkingsmachines voor gedistribueerde digitale signaalopname en aan- en uitschakeling.

Bijzondere voorschriften voor de toepassing van deze richtlijnBelangrijke parameters
