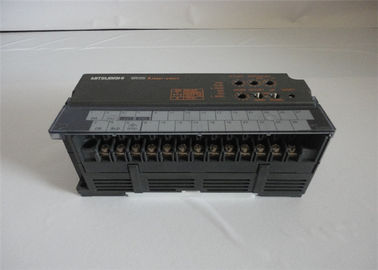

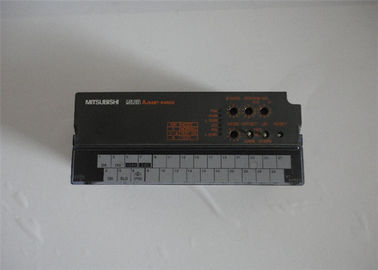

AJ65BT-64RD3 Mitsubishi universeel model redundante voedingsmodule

Name: AJ65BT-64RD3 Mitsubishi universeel model redundante voedingsmodule
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: AJ65BT-64RD3
Price: 10000.00 USD
Availability: InStock

Productdetails:

Plaats van herkomst:	Japan
Merknaam:	MITSUBISHI
Certificering:	CE
Modelnummer:	AJ65BT-64RD3

Detailinformatie

Plaats van herkomst:

Japan

Merknaam:

MITSUBISHI

Certificering:

Modelnummer:

AJ65BT-64RD3

Merk:

Mitsubishi

MODENL -nummer:

AJ65BT-64RD3

Land van herkomst:

Japan

Programmacapaciteit:

8 k-stappen

de basissnelheid van de verrichtingsverwerking (LD-instructie):

0,12 μs

Invoeren:

24VDC

Uitvoer:

12/24VDC (0,5A).

Type:

Overtollige Voedingmodule

Markeren:

High Light

Markeren:

analoge interfacemodule

plc voedingmodule

Trading Information

Min. bestelaantal:

Prijs:

Contact

Verpakking Details:

nieuw en origineel

Levertijd:

5-7 dagen

Betalingscondities:

T/T, Western Union, Paypal

Levering vermogen:

100

Productomschrijving

AJ65BT-64RD3 Mitsubishi Universeel model Redundant Voeding Module

AJ65BT-64RD3 Beschrijving

De AJ65BT-64RD3 dient als een CC-Link remote I/O-module, speciaal voor temperatuurmeting. Het functioneert als een slave station in een CC-Link-netwerk, waardoor gecentraliseerde monitoring en controle door een master PLC (bijv. Mitsubishi Q-serie) mogelijk is. De module is ontworpen voor zeer nauwkeurige temperatuurmeting in omgevingen zoals milieubescherming, de chemische industrie, elektronica en elektrische toepassingen. De primaire rol is de interface met 3-draads Pt100- of JPt100-sensoren, het digitaliseren van de analoge temperatuursignalen en het verzenden van de gegevens via de CC-Link-bus naar het centrale controlesysteem.

AJ65BT-64RD3 Kenmerken

1.
Hoge-precisie meting: De module biedt uitzonderlijke nauwkeurigheid, met ±0,1% afwijking bij een omgevingstemperatuur van 25±5°C. Zelfs onder bredere temperatuuromstandigheden (onder 20°C of boven 30°C) behoudt hij een nauwkeurigheid van ±0,25%

.
2.
3-draads aansluiting voor verbeterde nauwkeurigheid: Het maakt gebruik van een 3-draads aansluitmethode voor de platina RTD's. Deze configuratie helpt bij het compenseren van de weerstand van de draad, waardoor meetfouten aanzienlijk worden verminderd in vergelijking met 2-draads opstellingen en meer betrouwbare gegevens worden gewaarborgd.
3.
Snelle conversiesnelheid: Elke kanaal heeft een conversietijd van 40 ms, wat een relatief snelle bemonstering van temperatuurveranderingen over alle vier de kanalen mogelijk maakt.
4.
CC-Link netwerkintegratie: Als een CC-Link Ver.2.0 compatibele slave module, ondersteunt het snelle communicatie tot 10 Mbps. Dit maakt gedistribueerde controle mogelijk, waarbij de module dicht bij de temperatuursensoren kan worden geïnstalleerd, waardoor de bedradingskosten worden verlaagd en de betrouwbaarheid van het systeem wordt verbeterd.
5.
Elektrische isolatie: De module biedt foto-elektrische koppelaar isolatie tussen de Pt100-sensor ingangscircuits en de CC-Link communicatiebus, waardoor de immuniteit tegen ruis wordt verbeterd en het systeem wordt beschermd tegen potentiaalverschillen.

AJ65BT-64RD3 Materiaal & Toepassingen

De constructie van de module omvat elektronische componenten die op een PCB zijn gemonteerd en in een compacte eenheid zijn ondergebracht. Externe aansluitingen worden gemaakt via robuuste schroefklemmen (M3.5 schroeven) voor zowel de communicatie/voeding als de sensor in-/uitgangssignalen. Het primaire materiaalgebruik richt zich op betrouwbare elektronica van industriële kwaliteit, ontworpen voor langdurige werking.

De belangrijkste toepassing is in industriële automatisering voor nauwkeurige temperatuurmonitoring. Typische gebruiksscenario's zijn:

•
Procesindustrieën: Monitoring van reactietemperaturen in chemische fabrieken of temperatuurregeling in milieubeschermingsapparatuur.
•
Productie: Temperatuurbewaking in de productie van elektronische componenten, batterijproductie en diverse elektrische systemen.
•
Apparatuurintegratie: Dient als een kritische component in machines die een hoge resolutie temperatuurfeedback vereisen voor regellus

AJ65BT-64RD3 Belangrijkste technische parameters

De essentiële technische specificaties van de AJ65BT-64RD3 worden samengevat in de onderstaande tabel.

Parameter	Specificatie
Aantal kanalen	4 kanalen (4CH)
Compatibele sensoren	Pt100, JPt100 (3-draads type)
Temperatuurbereik	-180°C tot 600°C (voor zowel Pt100 als JPt100)
Resolutie	0,025°C
Conversiesnelheid	40 ms per kanaal
Uitgangswaarde	16-bits binair (-1800 tot 6000) / 32-bits binair (-180000 tot 600000)
Nauwkeurigheid	±0,1% (bij 25±5°C); ±0,25% (bij 30°C)
Voedingsspanning	DC 24V (允许范围 DC 18-30V)
CC-Link stations bezet	4 stations
Isolatie	Fotokoppelaar isolatie tussen sensorinvoer en CC-Link
Afmetingen (H x B x D)	65 mm x 151,9 mm x 63 mm
Gewicht	0,38 kg

AJ65BT-64RD3 specificaties

Aantal kanalen
Digitale uitgang	Gemeten temperatuurwaarde
Meetmethode
Toepasselijke weerstandstemperatuurdetector
Gemeten temperatuurbereik	Pt100
	JPt100
Temperatuurdetectie uitgangsstroom
Resolutie
Totale nauwkeurigheid (nauwkeurigheid voor maximale waarde)	Omgevingstemperatuur: 25±5 ﾟC
	Omgevingstemperatuur: minder dan 20 °C, meer dan 30 °C
Conversiesnelheid
Isolatiemethode
Diëlektrische spanning
Isolatieweerstand
Stationtype
Aantal bezette stations
Module voeding	Spanning
	Stroom
	Toegestane momentane stroomuitval tijd
Externe interface
Communicatiekabel
Externe afmetingen	Hoogte
	Breedte
	Diepte
Gewicht

4 kanalen

16-bits gesigneerde binaire waarde (-1800...6000: waarde tot de eerste decimaal × 10)
32-bits gesigneerde binaire waarde (-180000...600000: waarde tot de derde decimaal × 1000)

3-draads methode

Pt100, JPt100

-180...600 ˚C

1 mA

0,025 ˚C

±0,1 %

±0,25 %

40 ms/kanaal

Tussen platina RTD-ingang en CC-Link transmissie: Fotokoppelaar
Tussen kanalen: Niet-isolatie

Tussen batch van voeding systeem en aarde, tussen batch van voeding systeem en batch van communicatie systeem, tussen batch van communicatie systeem en batch van temperatuur ingang, tussen batch van temperatuur ingang en aarde: 500 V AC 1 minuut

Remote device station (Ver. 1 remote device station)

4 stations

24 V DC (18...30 V DC)

0,17 A

1 ms

Communicatie deel, module voeding deel: 7-punts tweedelige klemmenblok (M3.5 schroef)
I/O deel: 27-punts tweedelige klemmenblok (M3.5 schroef)

CC-Link speciale kabel

65 mm

151,9 mm

63 mm

0,38 kg

AJ65BT-64RD3 Algemene specificaties

Bedrijfstemperatuur
Opslag omgevingstemperatuur
Bedrijfsvochtigheid
Opslagvochtigheid
Trillingsweerstand	Voldoet aan JIS B 3502 en IEC 61131-2	Onder intermitterende trillingen
		Onder continue trillingen
Schokbestendigheid
Bedrijfsatmosfeer
Bedrijfshoogte
Installatie locatie
Overspanningscategorie
Vervuilingsgraad

0...55 ˚C

-20...75 ˚C

10...90 %RH, niet-condenserend

Frequentie: 5...8,4 Hz, Amplitude: 3,5 mm
Frequentie: 8,4...150 Hz, Versnelling: 9,8 m/s²
Veegtelling: 10 keer in X, Y, Z richtingen

Frequentie: 5...8,4 Hz, Amplitude: 1,75 mm
Frequentie: 8,4...150 Hz, Versnelling: 4,9 m/s²

Voldoet aan JIS B 3502 en IEC 61131-2
(147 m/s², 3 keer in 3 richtingen X, Y, Z)

Geen corrosieve gassen

0...2000 m

Binnen een bedieningspaneel

II of minder

2 of minder
