​AJ65SBTB32-8DT Beschrijving​​

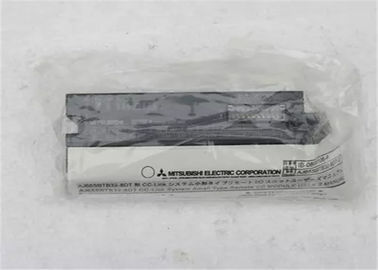

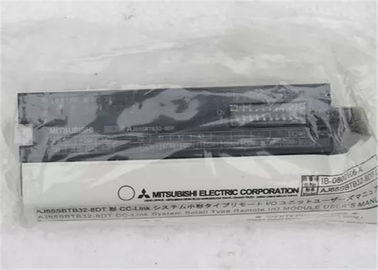

De Mitsubishi AJ65SBTB32-8DT is een remote I/O-module van het terminalbloktype, integraal onderdeel van het CC-Link-netwerksysteem. Het beschikt over 4 DC-ingangspunten en 4 transistoruitgangspunten, die 1 station op het CC-Link-netwerk bezetten met 32 toegewezen punten (hoewel het er 8 gebruikt)

. Deze module is ontworpen voor betrouwbare data-acquisitie en besturingsuitvoer in industriële automatiseringsomgevingen, waardoor gedistribueerde besturing mogelijk wordt en de bedradingskosten worden verlaagd door netwerkintegratie.



​​AJ65SBTB32-8DT Kenmerken​​

• •

  ​​Compact en geïntegreerd ontwerp:​​ Combineert zowel DC-ingangen als transistoruitgangen in een enkele, compacte module, waardoor ruimte op de DIN-rail wordt bespaard

  .



• •

  ​​CC-Link Netwerkcompatibiliteit:​​ Integreert naadloos in de CC-Link veldbus, waardoor gedecentraliseerde besturing en communicatie met het masterstation mogelijk is

  .



• •

  ​​Hoge-snelheid Respons:​​ De ingangspunten hebben een responstijd van 1,5 ms of minder, en de uitgangspunten hebben een responstijd van UIT->AAN: 0,5 ms of minder en AAN->UIT: 1,5 ms of minder (resistieve belasting), waardoor snel kan worden gereageerd op statusveranderingen

  .



• •

  ​​Betrouwbare Isolatie:​​ Ingangs- en uitgangscircuits zijn optisch geïsoleerd, waardoor de immuniteit tegen ruis wordt verbeterd en het besturingssysteem wordt beschermd tegen elektrische storingen aan de veldzijde

  .



• •

  ​​Eenvoudige bedrading en onderhoud:​​ Beschikt over een veerklemmenblok voor handige bedrading

  . Het klemmenblok is ontworpen met vingerbescherming, waardoor onbedoeld contact met onder spanning staande delen wordt voorkomen, waardoor directe installatie op machines mogelijk is.



• •

  ​​Ingebouwde bescherming:​​ Het uitgangscircuit bevat beschermingsfuncties tegen overbelasting, overspanning en oververhitting, waardoor de duurzaamheid en veiligheid van de module worden verbeterd

  .



​​AJ65SBTB32-8DT  Materiaal en primaire toepassingen​​

• •

  ​​Materiaal/Constructie:​​ De module is ondergebracht in een robuuste behuizing die is ontworpen voor industriële omgevingen, meestal gemaakt van duurzame kunststoffen en metalen. De interne circuits maken gebruik van printplaten (PCB's) met optocouplers voor isolatie en op transistors gebaseerde uitgangsdrivers

  .



• •

  ​​Primaire toepassingen:​​ Deze module wordt veel gebruikt in fabrieksautomatisering voor het aansluiten van verschillende digitale veldapparaten op een CC-Link-netwerk. Veelvoorkomende toepassingen zijn onder meer het lezen van signalen van naderingssensoren, drukknoppen en eindschakelaars (ingangen), en het aansturen van solenoïden, kleine relais, indicatielampen en andere DC-gevoede apparaten (uitgangen)

  . Het is geschikt voor toepassingen in de machinebouw, verpakkingslijnen en materiaalbehandelingssystemen waar gedistribueerde I/O voordelig is.



​AJ65SBTB32-8DT  ​Belangrijkste technische parameters​​

De belangrijkste specificaties voor de Mitsubishi AJ65SBTB32-8DT-module worden samengevat in de onderstaande tabel.

| Parametercategorie | Specificatiedetails |

| :--- | :--- | :--- |

| ​​Algemeen​​ | ​​Model:​​ AJ65SBTB32-8DT

|



| | ​​Moduletype:​​ CC-Link Remote I/O-module (terminalbloktype)

|



| | ​​Netwerk:​​ CC-Link

|



| | ​​Bezet stations:​​ 1 station

|



| ​​Ingangsspecificaties​​ | ​​Ingangspunten:​​ 4 punten

|



| | ​​Ingangstype:​​ DC, Sink (Positief gemeenschappelijk)

|



| | ​​Nominale ingangsspanning:​​ DC 24V

|



| | ​​Nominale ingangsstroom:​​ Ca. 7mA

|



| | ​​Bedrijfsspanningsbereik:​​ DC 19,2 ~ 26,4V (Rimpelverhouding binnen 5%)

|



| | ​​AAN Spanning/Stroom:​​ 14V of meer / 3,5mA of meer

|



| | ​​UIT Spanning/Stroom:​​ 6V of minder / 1,7mA of minder

|



| | ​​Responstijd:​​ 1,5 ms of minder

|



| | ​​Isolatie:​​ Fotokoppelaar isolatie

|



| ​​Uitgangsspecificaties​​ | ​​Uitgangspunten:​​ 4 punten

|



| | ​​Uitgangstype:​​ Transistor, Sink (NPN)

|



| | ​​Nominale belastingsspanning:​​ DC 24V

|



| | ​​Max. Belastingsstroom:​​ 0,5A/punt, 1,2A/gemeenschappelijk

|



| | ​​Max. inschakelstroom:​​ 1,0A gedurende 10 ms of minder

|



| | ​​AAN Spanningsval:​​ 0,3V max. (TYP) bij 0,5A

|



| | ​​Responstijd:​​ UIT naar AAN: 0,5 ms of minder; AAN naar UIT: 1,5 ms of minder (Resistieve belasting)

|



| | ​​Isolatie:​​ Fotokoppelaar isolatie

|



| | ​​Bescherming:​​ Overbelasting, overspanning, oververhittingsbeveiliging

|



| ​​Elektrisch​​ | ​​I/O-module voedingsspanning:​​ DC 20,4 ~ 26,4V (Rimpelverhouding binnen 5%)

|



| | ​​I/O-module voedingsstroom:​​ 45mA of minder (bij DC24V, alle punten AAN)

|



| ​​Mechanisch​​ | ​​Externe aansluiting:​​ Klemmenblok (veerklemtype)

|



| | ​​Gewicht:​​ 0,18 kg

|
