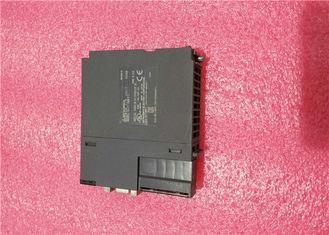

QJ71AS92 Mitsubishi Universeel Model Redundante Voeding Module

Name: QJ71AS92 Mitsubishi Universeel Model Redundante Voeding Module
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: QJ71AS92
Price: 10000.00 USD
Availability: InStock

Productdetails:

Plaats van herkomst:	Japan
Merknaam:	MITSUBISHI
Certificering:	CE
Modelnummer:	QJ71AS92

Detailinformatie

Plaats van herkomst:

Japan

Merknaam:

MITSUBISHI

Certificering:

Modelnummer:

QJ71AS92

Merk:

Mitsubishi

MODENL -nummer:

QJ71AS92

Land van herkomst:

Japan

Programmacapaciteit:

8 k-stappen

de basissnelheid van de verrichtingsverwerking (LD-instructie):

0,12 μs

Invoeren:

100 tot 240 V AC

Uitvoer:

5 V DC/3 A

Type:

Overtollige Voedingmodule

Markeren:

High Light

Markeren:

analoge interfacemodule

de module van de diodeovertolligheid

Trading Information

Min. bestelaantal:

Prijs:

Contact

Verpakking Details:

nieuw en origineel

Levertijd:

5-7 dagen

Betalingscondities:

T/T, Western Union, Paypal

Levering vermogen:

100

Productomschrijving

QJ71AS92 Mitsubishi Universeel model Redundante Voeding Module

QJ71AS92 Beschrijving

De Mitsubishi QJ71AS92 is een AS-i (Actuator-Sensor Interface) master module ontworpen voor het Mitsubishi Q Series PLC platform. Het dient als een cruciale communicatie-interface tussen de PLC en AS-i netwerkapparaten, zoals sensoren en actuatoren, waardoor efficiënte controle en monitoring in industriële automatiseringssystemen mogelijk wordt. Deze module ondersteunt tot 62 AS-i slave-apparaten en maakt naadloze integratie van digitale en analoge I/O-punten mogelijk, waardoor het ideaal is voor toepassingen die snelle gegevensuitwisseling en robuuste veldbusconnectiviteit vereisen . Het compacte ontwerp en de geavanceerde netwerkmogelijkheden zorgen voor betrouwbare prestaties in veeleisende omgevingen zoals productie, procesbesturing en machineautomatisering.

QJ71AS92 Kenmerken

•
Hoge-snelheid Communicatie: Ondersteunt een communicatiesnelheid van 167 kbps met I/O-verversingstijden van slechts 5 ms (zonder slave-groepering), wat real-time gegevensverwerking garandeert .
•
Netwerkcapaciteit op grote schaal: Verbindt tot 62 AS-i systemen met maximaal 248 digitale I/O-punten (ingang/uitgang elk) en 124 analoge I/O-punten (16-bits resolutie) .
•
Flexibele Connectiviteit: Gebruikt AS-i gecertificeerde kabels met een transmissieafstand van maximaal 100 meter (uitbreidbaar tot 300 meter met twee repeaters). De bustopologie vereenvoudigt de bedrading en vermindert de installatiekosten
•
Geïntegreerde Diagnostiek: Beschikt over ingebouwde E²PROM voor parameteropslag en maakt gebruik van odd-even pariteitsfoutdetectie om de gegevensintegriteit en systeem betrouwbaarheid te garanderen.
•
Eenvoudige Integratie: Compatibel met Mitsubishi’s engineering tools (bijv. GX Works2) voor eenvoudige configuratie en programmering. Ondersteunt plug-and-play connectiviteit zonder complexe IP-instellingen
•
Robuust Ontwerp: Compacte afmetingen (98 × 27,4 × 90 mm) en een gewicht van 0,12 kg, geschikt voor panelen met beperkte ruimte. Werkt met een DC 5V interne voeding (0,4A verbruik) en een externe DC 30,5V voedingsbron

QJ71AS92 Materialen en Toepassingen

Materialen

•
De module is geconstrueerd met componenten van industriële kwaliteit, waaronder een robuuste behuizing die bestand is tegen trillingen en elektrische ruis. Connectoren en circuits zijn ontworpen voor langdurige duurzaamheid in zware omstandigheden .

Primaire Toepassingen

•
Fabrieksautomatisering: Bestuurt sensoren en actuatoren in transportsystemen, verpakkingsmachines en assemblagelijnen .
•
Procesindustrieën: Beheert analoge I/O voor temperatuur-, druk- en debietregeling in chemische, waterzuiverings- en HVAC-systemen
•
Machine-integratie: Gebruikt in glasproductie, printen, spuitgieten en productielijnen voor de auto-industrie voor gecentraliseerd I/O-beheer

QJ71AS92 Belangrijkste Parameters

De onderstaande tabel vat de kritische technische specificaties van de QJ71AS92 module samen:

Parameter	Specificatie
Model	QJ71AS92
Producttype	AS-i Master Module
Max. AS-i Systemen	62
Digitale I/O-punten	248 punten (ingang/uitgang elk, 1-bit resolutie)
Analoge I/O-punten	124 punten (ingang/uitgang elk, 16-bit resolutie)
I/O Verversingstijd	5 ms (geen slave-groepering) • 10 ms (met groepering) • 35 ms (per slave-kanaal)
Communicatiesnelheid	167 kbps
Transmissieafstand	100 m (300 m met 2 repeaters)
Voeding	Intern: DC 5V, 0,4A • Extern: DC 30,5V, 46mA
Communicatiemethode	APM-modulatie met odd-even pariteitscontrole
Connectortype	40-pins AS-i gecertificeerde kabelinterface
Afmetingen (H×B×D)	98 × 27,4 × 90 mm
Gewicht	0,12 kg
Compatibiliteit	Mitsubishi Q Series PLC (bijv. Q00J, Q02CPU)

Prestatiespecificaties

Maximaal aantal AS-i slaves
Max. aantal I/O-punten (1 punt = 1 bit)	Ingang
	Uitgang
Maximaal adres van analoge I/O-punten (1 punt = 16 bits)	Ingang
	Uitgang
I/O verversingstijd
Communicatiesnelheid
Transmissieafstand
Verbindingstype
Communicatiemethode
Foutcontrolesysteem
Intern geheugen
Verbindingskabel
Externe voeding	Spanning
	Stroom
Aantal bezette I/O-punten
Intern stroomverbruik (5 V DC)
Externe afmetingen	Hoogte
	Breedte
	Diepte
Gewicht

62 (Groep A: 31, Groep B: 31)

248 punten

124 punten

Ca. 5 ms (zonder I/O slave-groepering)
Ca. 10 ms (met I/O slave-groepering)
Ca. 35 ms (per analoog slave-kanaal)

167 kbps

Maximaal 100 m (maximaal 300 m met twee repeaters)

Busnetwerktype (ster, lijn, boom en ring)

APM-modulatiemethode (Alternating Pulse Modulation)

Pariteitscontrole

E²PROM (voor parameterregistratie), aantal schrijfbewerkingen: 100000 keer

Gebruik speciale AS-i kabel.

TYP. 30,5 V DC (geleverd door AS-i voeding)

46 mA (TYP. 30,5 V DC)

32 punten (I/O-toewijzing: Intelligent 32 punten)

0,40 A

98 mm

27,4 mm

90 mm

0,12 kg
