Q80BD-J71LP21G Mitsubishi Universal Model Redundant Power Supply Module
Productdetails:
| Plaats van herkomst: | Japan |
| Merknaam: | MITSUBISHI |
| Certificering: | CE |
| Modelnummer: | Q80BD-J71LP21G |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | Contact |
| Verpakking Details: | nieuw en origineel |
| Levertijd: | 5-7 dagen |
| Betalingscondities: | T/T, Western Union, Paypal |
| Levering vermogen: | 100 |
|
Gedetailleerde informatie |
|||
| Merk: | Mitsubishi | MODENL -nummer: | Q80BD-J71LP21G |
|---|---|---|---|
| Land van herkomst: | Japan | Programmacapaciteit: | 8 k-stappen |
| de basissnelheid van de verrichtingsverwerking (LD-instructie): | 0,12 μs | Invoeren: | 100 tot 240 V AC |
| Uitvoer: | 5 V DC/3 A | Type: | Overtollige Voedingmodule |
| Markeren: | plc voedingmodule,de module van de diodeovertolligheid |
||
Productomschrijving
Q80BD-J71LP21G Mitsubishi Universeel model Redundant Voeding Module
Q80BD-J71LP21G Beschrijving

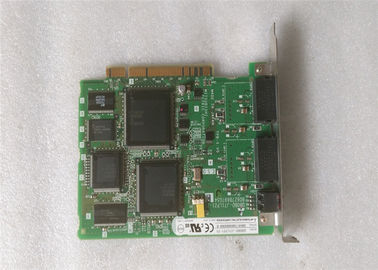

De Mitsubishi Q80BD-J71LP21G is een GI glasvezel type MELSECNET/H interfacekaart ontworpen voor de Mitsubishi Q Series PLC's
. Het maakt snelle en betrouwbare datacommunicatie mogelijk binnen industriële automatiseringsnetwerken, en functioneert als master of lokale station in een dual-bus systeem. Deze kaart wordt geïnstalleerd in een PCI-sleuf en ondersteunt zowel Japanse als Engelse besturingssystemen.
Q80BD-J71LP21G Kenmerken
- •
Hoge-snelheid Netwerkintegratie: Faciliteert integratie in het MELSECNET/H-netwerk, een high-performance controlenetwerksysteem voor PLC's en andere FA-apparaten
. - •
Dual-Bus Redundantie: Ondersteunt een dual-redundante busconfiguratie, waardoor de systeem betrouwbaarheid en beschikbaarheid wordt verbeterd door een back-up communicatiepad te bieden in geval van een storing in de primaire bus
. - •
Communicatie over lange afstanden: Maakt gebruik van GI (Graded Index)-50/125μm glasvezelkabels, waardoor communicatie over lange afstanden mogelijk is met een maximale afstand tussen stations van 2 km bij 10 Mbps en een totale netwerkuitbreidingsafstand van maximaal 30 km
. - •
Grote Datacapaciteit: Ondersteunt een aanzienlijk aantal punten voor gegevensuitwisseling, waaronder 8192 LX/LY punten, 16384 LB punten en 16384 LW punten, wat het verwerken van grote hoeveelheden I/O- en registergegevens over het netwerk vergemakkelijkt
. - •
Naadloze Systeemintegratie: Onderdeel van het Q Series platform, dat is ontworpen voor een flexibele en schaalbare systeemconfiguratie, die voldoet aan diverse besturingsbehoeften, van eenvoudige I/O tot complexe verwerking
.
Q80BD-J71LP21G Specificaties & Materiaal Doel
De primaire constructiematerialen zijn typisch voor elektronische componenten van industriële kwaliteit, waaronder diverse kunststoffen, metalen voor connectoren en de PCI-interface, en silicium voor interne circuits. De belangrijkste fysieke interface omvat een 2-aderige optische connectorplug (F06/F08 volgens JIS C5975/5977 normen) voor de glasvezelkabelverbinding
.
Het primaire doel is om een high-performance, betrouwbare netwerkverbinding te bieden voor Q Series PLC's binnen een MELSECNET/H controlenetwerk, waardoor efficiënte gegevensdeling en controle mogelijk is tussen meerdere PLC's en intelligente veldapparaten over aanzienlijke afstanden in een industriële automatiseringsomgeving.
Q80BD-J71LP21G Belangrijke Parameters
|
Parameter Categorie |
Specificatie |
|---|---|
| Netwerk Type | MELSECNET/H Interfacekaart (Master/Lokaal Station) |
| Transmissiemedium | GI-50/125μm Glasvezelkabel |
| Connectortype | 2-aderige optische connectorplug (F06/F08, JIS C5975/5977) |
| Communicatiesnelheid | 10 Mbps |
| Busconfiguratie | Dual-bus, Dubbele lus |
| Max. Aantal Stations | 64 stations (1 master, 63 normale stations) |
| Max. Afstand tussen Stations | 2 km (bij 10 Mbps) |
| Totale Netwerkuitbreiding | 30 km |
| I/O Punten (Max) | LX/LY: 8192 punten LB: 16384 punten (2KB) LW: 16384 punten (32KB) |
| Intern Stroomverbruik (5VDC) | 0,45 A |
| Installatie Sleuf | PCI-bussleuf |
controller netwerk (control/normale Q80BD-J71LP21G station).
met externe voedingsfunctie
|
Attribuut |
Waarde |
|---|---|
|
Voor Gebruik Met |
MELSEC Q Series |
|
Aantal I/O |
2048 |
|
Fabrikant Serie |
MELSEC Q |
|
Ingangstype |
Analoog, Digitaal |
|
Spanningscategorie |
5 V dc |
|
Uitgangstype |
Analoog, Digitaal |
|
Communicatie Poort Type |
RS232C |
|
Programma Capaciteit |
32 kB |
|
Programmeer Interface |
Computer, Bedieningspaneel |
|
Lengte |
89,3 mm |
|
Maximum Ingangen/Uitgangen |
8192 |
|
Aantal Communicatiepoorten |
1 |
|
Breedte |
27,4 mm |
|
Maximum Bedrijfstemperatuur |
+55°C |
|
Afmetingen |
89,3 x 27,4 x 98 mm |
|
Diepte |
98 mm |
|
Batterij Backup |
Ja |
|
Minimum Bedrijfstemperatuur |
0°C |
|
Montagetype |
DIN-rail |
|
Geheugen |
94 kB |
Model: QJ71FL71-B2-F01
Ver.2.00.
10BASE2
Mitsubishi QJ71FL71-B2-F01
Model: QJ71FL71-B5-F01
Ver.2.00.
10BASE5
Model: MITSUBISHI QJ71FL71-B2-F01 QJ71FL71-B5
Ver.1.00.
10BAASE5
Model: QJ71FL71-B2-F01 QJ71FL71-B2
Ver.1.00.
10BASE2
