Q80BD-J71LP21S-25 Mitsubishi Universal Model Redundant Power Supply Module

Name: Q80BD-J71LP21S-25 Mitsubishi Universal Model Redundant Power Supply Module
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: Q80BD-J71LP21S-25
Price: 10000.00 USD
Availability: InStock

Productdetails:

Plaats van herkomst:	Japan
Merknaam:	MITSUBISHI
Certificering:	CE
Modelnummer:	Q80BD-J71LP21S-25

Detailinformatie

Plaats van herkomst:

Japan

Merknaam:

MITSUBISHI

Certificering:

Modelnummer:

Q80BD-J71LP21S-25

Merk:

Mitsubishi

MODENL -nummer:

Q80BD-J71LP21S-25

Land van herkomst:

JAPAN

Programmacapaciteit:

8 k-stappen

de basissnelheid van de verrichtingsverwerking (LD-instructie):

0,12 μs

Invoeren:

100 tot 240 V AC

Uitvoer:

5 V DC/3 A

Type:

Overtollige Voedingmodule

Markeren:

High Light

Markeren:

analoge interfacemodule

de module van de diodeovertolligheid

Handelsinformatie

Min. bestelaantal:

Prijs:

Contact

Verpakking Details:

nieuw en origineel

Levertijd:

5-7 dagen

Betalingscondities:

T/T, Western Union, Paypal

Levering vermogen:

100

Productomschrijving

Mitsubishi Universal model Q80BD-J71LP21S-25 Redundante voedingsmodule

Q80BD-J71LP21S-25Beschrijving

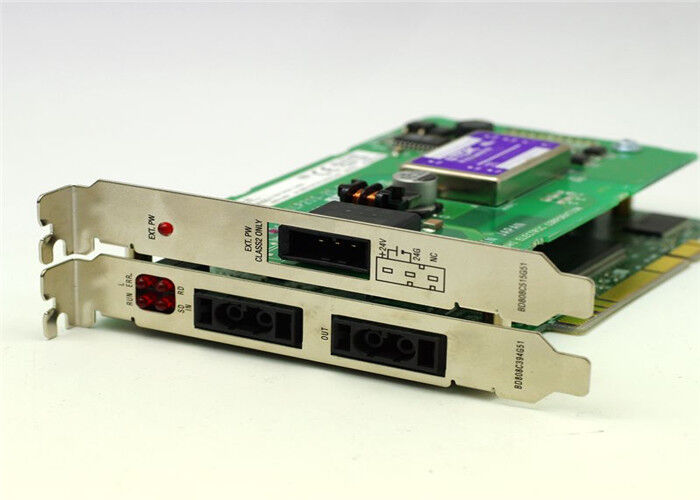

De Mitsubishi Q80BD-J71LP21S-25 is een gespecialiseerd interface board ontworpen voor de MELSEC Q Series van Programmable Logic Controllers (PLC's).die een hoge-snelheidsgegevenscommunicatie tussen de CPU van de PLC en een MELSECNET/H-netwerk met behulp van coaxiale busverbindingen mogelijk maaktHet is ontworpen voor grootschalige, gedistribueerde besturingssystemen die een hoge betrouwbaarheid en deterministische gegevensuitwisseling vereisen, zoals die in fabrieksautomatisering, procesbesturing,en grootschalige machinesDe module maakt het mogelijk om een krachtig en veerkrachtig besturingsnetwerk te bouwen waarin meerdere PLC's naadloos gegevens kunnen delen.

Q80BD-J71LP21S-25Kenmerken

•
MELSECNET/H coaxiale busverbinding:Een snel, real-time besturingsnetwerk met betrouwbare coaxialkabel, geschikt voor het creëren van een gegevensverbindingssysteem tussen meerdere PLC-stations.
•
Interface van de hoofdbasis:Installeert zich rechtstreeks in de hoofdbasis van een PLC van de Q-serie en fungeert als primaire netwerkinterface voor het besturingsstation.
•
High-speed gegevensoverdracht:Ondersteunt snelle cyclische transmissie en transiënte transmissie voor efficiënt delen van gegevens en berichten tussen netwerkmodules.
•
Netwerkdiagnostiek:Het beschikt over uitgebreide diagnostische functies voor het monitoren van de netwerkstatus, het detecteren van fouten en het vereenvoudigen van het systeemonderhoud, waardoor de algehele systeembetrouwbaarheid wordt verbeterd.
•
Ondersteuning van overbodige functiesKan worden gebruikt als onderdeel van een redundant systeem om de beschikbaarheid te verbeteren en stilstand in kritieke toepassingen te voorkomen.
•
Eenvoudige configuratie:Netwerkparameters en datalinkinstellingen kunnen gemakkelijk worden geconfigureerd met behulp van GX Works2, de standaard engineeringsoftware van Mitsubishi Electric.

Q80BD-J71LP21S-25Materiaal en toepassingen

•
Materiaal:De module is gebouwd met een robuuste metalen behuizing en maakt gebruik van hoogwaardige elektronische componenten op een PCB, ontworpen voor industriële duurzaamheid.
•
Primaire toepassingen:Deze module wordt gebruikt in toepassingen die een robuuste en snelle PLC-netwerken vereisen, waaronder:
- •
  Fabriekautomatiseringssystemen
- •
  High-speed-productielijncontrole
- •
  Procesbesturingssystemen
- •
  Grootschalige bouwbeheersystemen
- •
  Systemen die deterministische gegevensuitwisseling tussen meerdere controllers vereisen.

Q80BD-J71LP21S-25Belangrijke parameters

De volgende tabel bevat de belangrijkste technische specificaties voor de module Q80BD-J71LP21S-25.

Parameter	Specificatie
Model- Ik weet het niet.	Q80BD-J71LP21S-25
Productserie- Ik weet het niet.	MELSEC Q-serie
Modultype- Ik weet het niet.	MELSECNET/H Coaxial Bus Interface Board (voor hoofdbasis)
Netwerktype- Ik weet het niet.	MELSECNET/H (Coaxial Bus)
Transmissie snelheid- Ik weet het niet.	25 Mbps
Verbindingsmethode- Ik weet het niet.	Coaxiale bus (dedicated coaxial cable)
Montagepositie- Ik weet het niet.	Hoofdbasis-eenheid (bezet 1 slot)
Vereiste stroomvoorziening- Ik weet het niet.	5VDC van de voedingsmodule van de basis-eenheid
Maximale stations per netwerk- Ik weet het niet.	64 stations
Maximale verbindingspunten per station- Ik weet het niet.	8,192 punten (cyclische transmissie)
Werktemperatuur- Ik weet het niet.	0°C tot 55°C
Bergingstemperatuur- Ik weet het niet.	-25°C tot 75°C
Compatibele software- Ik weet het niet.	GX Works2, GX Developer
Normen / certificeringen- Ik weet het niet.	CE, UL, CUL, enz. (Vermeld deck het meest recente handboek voor een volledige lijst)

性能仕様

Maximaal aantal linkpunten per netwerk	LX/LY
	LB
	LW
Maximaal aantal linkpunten in 1 plaats	PC tussennet
通信速度 (communicatie snelheid)
Maksimum verbindingsnummer	PC tussennet
1 totale verlengd afstand van het netwerk
Maximale afstand tussen de grenzen.
通信ケーブル
適合 connecta niet geschikt
Maksimum netwerk aantal
Grootste groep
伝送路形式
通信方式
同期方式
符号化方式
伝送フォーマット
誤り制御方式 (verkeerde controle)
装着 mogelijke getallen
装备Slot
- Ik heb een slot.
Externe stroomtoevoer	Elektrische spanning
	Elektrische stroom
DC5V interne verbruiksstroom
质量

8192 punten

16384 punten ((MELSECNET/10モード時:8192 punten)

- MELSECNET/Hモード,MELSECNET/10モード:
- MELSECNET/H extended mode:

25 Mbps/10 Mbps

64局 (管理局):1, gewoonlijk: 63).

30 km

SI kabel:200m ((25Mbps),500m ((10Mbps)
H-PCF kabel: 400m ((25Mbps), 1km ((10Mbps)
広帯域H-PCF kabel: 1 km
QSI kabel: 1 km

SI/H-PCF/grootbandgebiedH-PCF/QSI Lichtvezelkabels

2 kernlichtcellen.
F06/F08 equivalente product ((JIS C5975/5977 conform)

239

32 ((MELSECNET/10モード時:9)

二重ループ

Hoe praat je?

フレーム gelijktijdige manier

NRZI manier

HDLC-kwalificatie (kadervorm)

CRC(X¹⁶+X¹²+X⁵+1) en tijdsoverschrijding.

Maximaal vier.

PCI-slot (Half Size)

2 Slots

DC20.4 ∙ 31.2V

0.16A

0.46A

0.20kg

Algemene specificaties

Gebruik omgevingstemperatuur
保存周边温度 behoud van de temperatuur
Gebruiksvochtigheid
behoud van de omringende vochtigheid
耐振動	JIS B 3502, conform met IEC 61131-2	断続的な振動 zijn als
		Als er een continue beweging is.
Schokbestendig
Gebruik atmosferen
Gebruikersnaam
設置場所
オーバボルテージカテゴリ
Verontreiniging

0°55°C

-25 ̊75°C

5 ‰ 95% RH, zonder blootstelling

Frequentie: 58,4Hz,3.5 mm
Frequentie:8.4 ≈ 150Hz, vaste snelheid:9.8m/s²
掃引回数:X,Y,Z各方向10 keer

Frequentie: 58,4Hz,1.75mm
Frequentie:8.4 ≈ 150Hz, vaste snelheid:4.9m/s²

JIS B 3502, conform met IEC 61131-2
(147 m/s)², XYZ3 richting elke 3 keer)

Dat er geen corrosieve gassen zijn.

0 ¢ 2000 m

In de controlepaneel

De volgende

2以下
