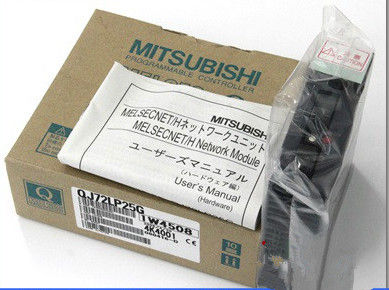

QJ72LP25GE Mitsubishi Universeel Model Redundante Voeding Module 5 V DC/3 A

QJ72LP25GE Beschrijving

De QJ72LP25GE is een high-speed optische lusnetwerkmodule ontworpen voor remote I/O-communicatie in industriële controlesystemen. Werkend als een remote station in een duplex glasvezelring, maakt het betrouwbare, ruis-immune data-uitwisseling mogelijk tussen controllers en gedistribueerde I/O-apparaten met een transmissiesnelheid van 10 Mbps. Gebruikmakend van GI-62.5/125 multimode glasvezel, ondersteunt het netwerkafstanden tot 30 km en tot 65 stations (1 master + 64 remote I/O-stations), waardoor het ideaal is voor grootschalige, EMI-gevoelige industriële omgevingen.



QJ72LP25GE Belangrijkste Kenmerken

• Duplex Optische Lus Topologie: Dubbele ringredundantie zorgt voor ononderbroken communicatie bij een kabelstoring.
• Hoge Ruisimmuniteit: Glasvezeltransmissie elimineert EMI/RFI-interferentie voor stabiele werking in zware elektrische omgevingen.
• Grote Netwerkcapaciteit: Ondersteunt tot 65 stations en 16.384 linkpunten (LB/LW) voor uitgebreide I/O-besturing.
• Communicatie over Lange Afstand: Maximale totale netwerklengte van 30 km; tot 2 km tussen individuele stations.
• Snelle Gegevensoverdracht: 10 Mbps baudrate voor snelle, real-time data-uitwisseling.
• RAS Diagnostische Functies: Ingebouwde loopback, kabelbreukdetectie en lijnmonitoring voor eenvoudig onderhoud.
• Compacte Vormfactor: Installatie met één sleuf en laag stroomverbruik voor ruimtebesparende integratie.
• Multi-Protocol Compatibiliteit: Ondersteunt MELSECNET/H en MELSECNET/10 modi voor flexibele systeemintegratie.

QJ72LP25GE Materialen & Toepassingen

Materialen

• Behuizing: Vlamvertragende, slagvaste thermoplastische legering (UL94 V-0 beoordeeld) voor elektrische isolatie en mechanische bescherming.
• PCB: Hoge-temperatuur glas-epoxy laminaat met vergulde contacten voor signaalintegriteit en corrosiebestendigheid.
• Optische Connectoren: Vernikkelde keramische ferules voor verliesarme, trillingsbestendige glasvezelverbindingen.
• Interne Componenten: Conforme coating van elektronische onderdelen voor weerstand tegen vocht, stof en chemicaliën.

Typische Toepassingen

• Procesindustrieën: Chemische, olie/gas- en waterzuiveringsinstallaties met hoge elektrische ruis en I/O over lange afstand.
• Productie: Automobielassemblagelijnen, halfgeleiderfabrieken en verpakkingsmachines die gedistribueerde besturing vereisen.
• Energieopwekking: Thermische, hydro- en hernieuwbare energiecentrales met systemen voor monitoring en besturing op afstand.
• Infrastructuur: Gebouwautomatisering, luchthavensystemen en spoorwegsignalering met EMI-gevoelige apparatuur.
• Grootschalige Fabrieken: Gecentraliseerde besturing met remote I/O-uitbreiding over brede industriële locaties.

QJ72LP25GE Belangrijke Parameters
