QJ71LP21S-25 Mitsubishi Universeel Model Redundant Voeding Module

Buitengewone levering een groot product, perfecte mededeling ook!! A++++

—— Carlos

Grote overeenkomst. Snel het verschepen en de goede dienst. Geadviseerd!!!!!!!!!

—— gita

Ik ben online Chatten Nu

QJ71LP21S-25 Mitsubishi Universeel Model Redundant Voeding Module

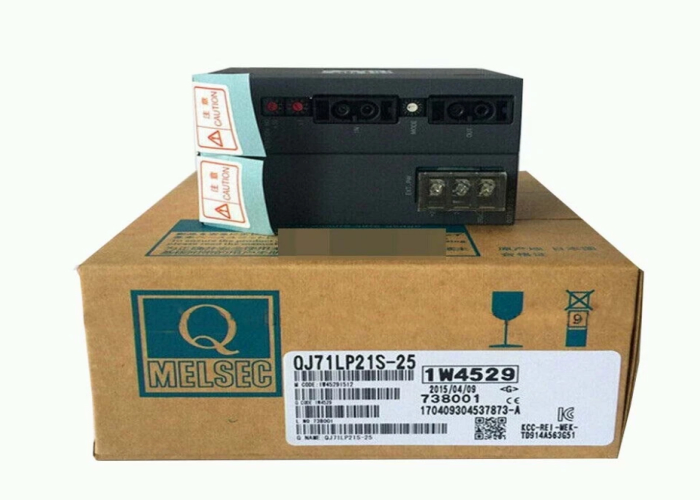

Grote Afbeelding :  QJ71LP21S-25 Mitsubishi Universeel Model Redundant Voeding Module

Productdetails:

Plaats van herkomst: Japan
Merknaam: MITSUBISHI
Certificering: CE
Modelnummer: QJ71LP21S-25

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1
Prijs: Contact
Verpakking Details: nieuw en origineel
Levertijd: 5-7 dagen
Betalingscondities: T/T, Western Union, Paypal
Levering vermogen: 100
Gedetailleerde productomschrijving
Merk: Mitsubishi MODENL -nummer: QJ71LP21S-25
Land van herkomst: Japan Programmacapaciteit: 8 k-stappen
de basissnelheid van de verrichtingsverwerking (LD-instructie): 0,12 μs Invoeren: 100 tot 240 V AC
Uitvoer: 5 V DC/3 A Type: Overtollige Voedingmodule
Markeren:

analoge interfacemodule

,

plc voedingmodule

QJ71LP21S-25 Mitsubishi Universeel model Redundante Voeding Module





QJ71LP21S-25  Beschrijving​

De Mitsubishi QJ71LP21S-25 is een hoogwaardige ​​SI/QSI glasvezelnetwerkmodule​​ ontworpen voor de Mitsubishi Q-serie programmeerbare logische controller (PLC)-systemen. Het dient als een ​​externe masterstation​​ binnen de MELSECNET/H en MELSECNET/10H industriële netwerksystemen, en ondersteunt snelle, betrouwbare datacommunicatie in grootschalige industriële automatiseringsapplicaties. Deze module is ontworpen voor ​​dual-ring​​ netwerktopologie, wat de systeemredundantie en betrouwbaarheid verbetert. Het beschikt over een ​​externe voedingsfunctie​​, waardoor een stabiele werking wordt gegarandeerd, zelfs in veeleisende omgevingen. Het is in staat om communicatie tussen PLC's (PLC-naar-PLC-netwerk) te faciliteren en externe I/O-stations te beheren (extern I/O-netwerk), waardoor het ideaal is voor gedistribueerde besturingssystemen in industrieën zoals productie, procesbesturing en energie



QJ71LP21S-25 Kenmerken​

  • ​Hoge-snelheid Communicatie:​​ Ondersteunt transmissiesnelheden van ​​25 Mbps​​ (10 Mbps in MELSECNET/H-modus)

    .



  • ​Dual-Ring Topologie:​​ Verbetert de netwerkbetrouwbaarheid en redundantie door een alternatief communicatiepad te bieden in geval van een kabelbreuk of stationstoring

    .



  • ​Grote Netwerkcapaciteit:​​ Ondersteunt tot ​​64 stations​​ in een PLC-naar-PLC-netwerk (1 controlestation, 63 normale stations) en tot ​​65 stations​​ in een extern I/O-netwerk (1 externe masterstation, 64 externe I/O-stations)

    .



  • ​Verlengde Afstand:​​ Ondersteunt een totale netwerkafstand van maximaal ​​30 km​​, met maximale afstanden tussen stations variërend van 200 meter tot 1 kilometer, afhankelijk van het kabeltype en de transmissiesnelheid

    .



  • ​Hoge Datacapaciteit:​​ Biedt aanzienlijke netwerkpunten: LX/LY (8192 punten), LB (16384 punten) en LW (16384 punten)

    .



  • ​Externe Voeding:​​ Beschikt over een externe voedingsingang (DC 20,4-31,2V) voor verbeterde operationele stabiliteit

    .



  • ​Robuust Communicatieprotocol:​​ Maakt gebruik van een token bus communicatiemethode, framesynchronisatie en HDLC-frameformaat met CRC-foutcontrole en time-out retry voor gegevensintegriteit

    .



QJ71LP21S-25 Materiaal & Primaire Toepassingen​

  • ​Materiaal:​​ De module is geconstrueerd met industriële elektronische componenten, doorgaans inclusief een printplaat (PCB) met geïntegreerde circuits, optische interfaces en een robuuste plastic of metalen behuizing. De specifieke materiaalsamenstelling is eigendom van Mitsubishi, maar is ontworpen voor duurzaamheid en betrouwbare werking in industriële omgevingen.

  • ​Primaire Toepassingen:​​ Het wordt veel gebruikt in grootschalige industriële automatiseringssystemen die snelle en betrouwbare datacommunicatie vereisen, waaronder:

    • ​Fabrieksautomatisering:​​ Het verbinden van meerdere PLC's, externe I/O-stations en intelligente apparaatstations over een grote productievloer

      .



    • ​Procesbesturing:​​ Het bewaken en besturen van gedistribueerde processen in industrieën zoals chemie, olie & gas en waterzuivering

      .



    • ​Stroomverdelingssystemen:​​ Het integreren van besturings- en bewakingssystemen in energieopwekking- en distributiefaciliteiten

      .



QJ71LP21S-25 Belangrijkste Parameters​

De volgende tabel vat de belangrijkste specificaties van de Mitsubishi QJ71LP21S-25 module samen.

Parameter Categorie

Specificatie

Details / Waarde

​Modelnummer​   QJ71LP21S-25
​Moduletype​   MELSECNET/H Netwerkmodule (SI/QSI Glasvezel, Externe Masterstation)
​Netwerktypen​   PLC-naar-PLC-netwerk, Extern I/O-netwerk
​Aantal Stations​ PLC-naar-PLC 64 stations (1 Besturing, 63 Normaal)
  Extern I/O 65 stations (1 Externe Master, 64 Externe I/O)
​Transmissiesnelheid​   25 Mbps, 10 Mbps (MELSECNET/H-modus: 10 Mbps)
​Netwerktopologie​   Dual Ring
​Totale Netwerk Afstand​   30 km
​Station Afstand (25Mbps)​ SI Kabel 200 m
  H-PCF Kabel 400 m
  Breedband H-PCF / QSI 1 km
​I/O Punten (Max)​ LX/LY 8192 punten
  LB 16384 punten
  LW 16384 punten
​Externe Voeding​ Spanning DC 20,4 - 31,2 V
  Stroom 0,20 A
​Intern Verbruik (DC5V)​   0,55 A
​Aansluitkabel​   SI, H-PCF, Breedband H-PCF, QSI Glasvezelkabel
​Connectortype​   2-aderige Glasvezelstekker
​Afmetingen (H x B x D)​   98 mm x 55,2 mm x 90 mm
​Gewicht​   0,20 kg
