| Merk: | Mitsubishi | MODENL -nummer: | QJ71GP21-SX |
|---|---|---|---|
| Land van herkomst: | Japan | Programmacapaciteit: | 8 k-stappen |
| de basissnelheid van de verrichtingsverwerking (LD-instructie): | 0,12 μs | Invoeren: | 100 tot 240 V AC |
| Uitvoer: | 5 V DC/3 A | Type: | Overtollige Voedingmodule |
| Markeren: | analoge interfacemodule,plc voedingmodule |
||

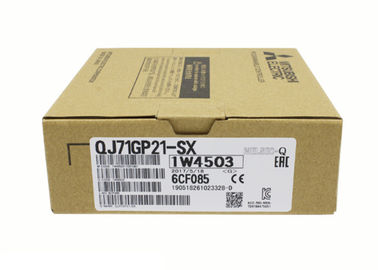

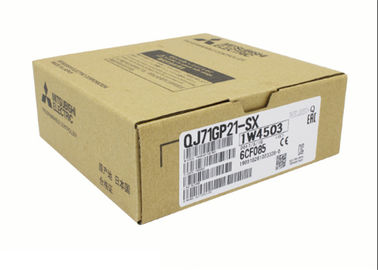

QJ71GP21-SX Mitsubishi Universal model Redundante voedingsmodule
De Mitsubishi QJ71GP21-SX is een high-performance.CC-Link IE Control Network Module Deze is ontworpen voor de Mitsubishi Q-serie programmable logic controller (PLC) systemen.Beheersstation.Of een.Normaal station.binnen het CC-Link IE-netwerk,een gigabit industriële Ethernet-gebaseerd netwerksysteem voor datacommunicatie met hoge snelheid en grote capaciteit in grootschalige en veeleisende industriële automatiseringstoepassingenDeze module vergemakkelijkt de uitwisseling van periodieke gegevens met hoge snelheid (cyclische transmissie) en de transitieve transmissie met grote capaciteit (boodschapcommunicatie) tussen verschillende stations op het netwerk.Het maakt het ideaal voor het bouwen van geïntegreerde, gedistribueerde en gesynchroniseerde besturingssystemen in geavanceerde productieomgevingen
- Ik weet het niet.Hoogsnelheidscommunicatie:Ondersteunt een gigabit transmissie snelheid van 1 Gbps., waardoor ultra-snelle en deterministische gegevensuitwisseling voor realtimecontrole mogelijk is
.
- Ik weet het niet.Grote netcapaciteit: Ondersteunt verbinding tot 120 stations.1 controlestation, 119 normale stations) wanneer het controlestation een QCPU van het universele model gebruikt, of tot 64 stations.(1 controlestation, 63 normale stations) met andere QCPU's van hoogwaardige modellen
.
- Ik weet het niet.Uitgebreide gegevensverwerking: Ondersteunt een groot aantal verbindingspunten voor efficiënt delen van gegevens over het netwerk (details in de parametertabel)
.
- Ik weet het niet.Robuuste RAS functies:Functies met verbeterde functies voor betrouwbaarheid, beschikbaarheid en serviceability (RAS), inclusief netwerkdiagnostiek via GX Developer, die zorgen voor een stabiele en onderhoudbare netwerkoperatie
.
- Ik weet het niet.Overbodige systeemondersteuning:Compatibel met duplex-CPU-systemen, waardoor systemen worden overgeschakeld en gegevens worden gedeeld met normale stations, waardoor de totale redundantie van het systeem en de foutvertrouwen worden verbeterd
.
- Ik weet het niet.Optische vezelverbinding:Gebruikt betrouwbare glasvezelkabels (multi-mode glasvezel) met LC-connectoren, die geluidsdichtheid bieden en communicatie op lange afstand mogelijk maken
.
- Ik weet het niet.Materiaal:De module is gebouwd met industriële elektronische componenten.met een diameter van niet meer dan 20 mm,
.
- Ik weet het niet.Primaire toepassingen: Het wordt veel gebruikt in industrieën die een hoge snelheid, nauwkeurigheid en gesynchroniseerde besturing van meerdere apparaten vereisen, zoals:
- Ik weet het niet.Automobielindustrie: voor synchroniseerde productielijnen en robotcellen
.
- Ik weet het niet.Productie van elektronica:Coördinatie van de assemblage- en testapparatuur voor hogesnelheid
.
- Ik weet het niet.Grootschalige procesautomatisering: Integratie van gedistribueerde besturingssystemen in grote installaties
.
De volgende tabel geeft een samenvatting van de belangrijkste specificaties van de Mitsubishi QJ71GP21-SX-module.
|
Parametercategorie |
Specificatie |
Details / Waarde |
|---|---|---|
| - Ik weet het niet.Modelnummer - Ik weet het niet. | QJ71GP21-SX | |
| - Ik weet het niet.Modultype - Ik weet het niet. | CC-Link IE Control Network Module (Control Station / Normaal Station) | |
| - Ik weet het niet.Aantal stations - Ik weet het niet. | Met een QCPU van het universele model | 120 stations (1 controle, 119 normaal) |
| Met andere QCPU's met een hoog prestatiemodel | 64 stations (1 controle, 63 normaal) | |
| - Ik weet het niet.Transmissiesnelheid - Ik weet het niet. | 1 Gbps | |
| - Ik weet het niet.Linkpunten (per netwerk) - Ik weet het niet. | LB (linkregister) | 32,768 punten, 4 KB |
| LW (Link Word) | 131,072 punten, 256 KB | |
| LX (Link Input) | 8192 punten, 1 KB | |
| LY (link output) | 8192 punten, 1 KB | |
| - Ik weet het niet.Verbindingspunten (per station) - Ik weet het niet. | LB | 16,384 punten, 2 KB (Ext. Mode: 32,768 punten, 4 KB) |
| LW | 16,384 punten, 32 KB (Ext. Mode: 131.072 punten, 256 KB) | |
| LX | 8192 punten, 1 KB | |
| LY | 8192 punten, 1 KB | |
| - Ik weet het niet.Transiente transmissiecapaciteit - Ik weet het niet. | 1920 bytes | |
| - Ik weet het niet.Totaal netwerkafstand - Ik weet het niet. | 66,000 m | |
| - Ik weet het niet.Maximale afstand tussen stations - Ik weet het niet. | 550 m | |
| - Ik weet het niet.Verbindingskabel.- Ik weet het niet. | Optische vezels (multi-mode vezels voor 1000BASE-SX) | |
| - Ik weet het niet.Type aansluiting - Ik weet het niet. | Twee LC-aansluitingen | |
| - Ik weet het niet.Aantal netwerken - Ik weet het niet. | 239 | |
| - Ik weet het niet.Aantal groepen - Ik weet het niet. | 32 | |
| - Ik weet het niet.I/O-punten bezet - Ik weet het niet. | 48 punten (I/O-opdracht: Intelligent 32 punten) | |
| - Ik weet het niet.Intern stroomverbruik (5V gelijkstroom) - Ik weet het niet. | 0.85 A | |
| - Ik weet het niet.Afmetingen (H × W × D) - Ik weet het niet. | 98 × 27,4 × 90 mm | |
| - Ik weet het niet.Gewicht.- Ik weet het niet. | 0.18 kg |
