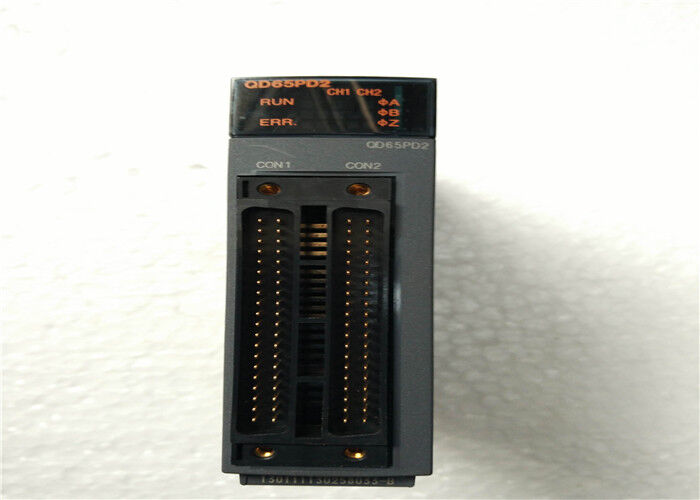

QD65PD2 Mitsubishi Universeel Model Redundant Voeding Module 5 V DC/3 A

QD65PD2 Beschrijving

QD65PD2 Belangrijkste Kenmerken

• Ultrasnelle Tellen: Ondersteunt tot 8 Mpps (differentiële ingang, 2-fasen 4x vermenigvuldiging) en 200 kpps (DC-ingang), ideaal voor feedback van encoders met hoge resolutie.
• Multifunctionele Integratie: Combineert high-speed teller, pulsmeting (100 ns resolutie), PWM-uitvoer (tot 200 kHz) en nokkenschakelaarbesturing in één module.
• Veelzijdige Ingangscompatibiliteit: Accepteert EIA RS-422-A differentiële lijnstuurprogramma-signalen en DC 5/12/24 V ingangen, ter ondersteuning van 1-fasen, 2-fasen en CW/CCW pulsformaten.
• Zeer Nauwkeurige PWM-Besturing: Beschikt over een resolutie van 0,1 µs voor PWM-duty cycle aanpassing, waardoor ultra-fijne uitvoercontrole mogelijk is.
• Geavanceerde Nokkenschakelaar Functie: Configureerbaar voor maximaal 16 stappen/punt met 8 speciale transistor (sink-type) uitgangen voor nauwkeurige, gebeurtenisgestuurde timingcontrole.
• Flexibele Telmodi: Ondersteunt lineaire en ringtellervormaten, met preset, vervang- en vergrendeltellingsfuncties.
• Breed Telbereik: 32-bits ondertekend binair telbereik (-2147483648 tot 2147483647).
• Robuuste Isolatie & Bescherming: Optische isolatie tussen ingang/uitgang en interne PLC-circuits voor hoge ruisonderdrukking.
• Compact Ontwerp: Slimme breedte van 1 slot (27,4 mm) voor montage met hoge dichtheid in Q Series racks.
• Diagnostische LED's: Uitgerust met statusindicatoren voor stroom-, tel- en foutbewaking.
• Wereldwijde Certificeringen: Voldoet aan UL, cUL, CE (EMC/RoHS), KC en maritieme normen (LR, DNV, ABS, RINA, BV).

QD65PD2 Materialen & Toepassingen

Materialen

• Behuizing & Omhulsel: Hoge sterkte, vlamvertragend (UL94 V-0) technische thermoplast, wat duurzaamheid en elektrische veiligheid garandeert.
• Printplaat: Meerlaagse FR-4 glas-epoxy PCB met zware koperen sporen voor signaalintegriteit en efficiënte warmteafvoer.
• Connectoren: Twee 40-pins industriële connectoren (compatibel met A6CON1, A6CON2, A6CON4) voor veilige, dichte bedrading.
• Interne Componenten: Industriële high-speed optocouplers, precisieweerstanden en condensatoren ontworpen voor stabiliteit op lange termijn onder hoge frequentie werking.
• Aansluitingen: Vernikkeld koperlegering contacten voor veilige, corrosiebestendige verbindingen.

Typische Toepassingen

• Halfgeleider & LCD Productie: Zeer nauwkeurige positionering en snelheidsregeling voor wafer scribers, die bonders en paneelverwerkingsmachines.
• Hoge Snelheid Verpakking & Drukken: Nauwkeurige registratiecontrole, webspanningsregeling en cut-to-length bewerkingen.
• Machinegereedschappen: Positiefeedback met hoge resolutie voor CNC-assen, spilsnelheidsbewaking en gereedschapspositionering.
• Robotica & Automatisering: Nauwkeurige hoekmeting van gewrichten en bewegingscontrole voor industriële robots en lineaire actuatoren.
• Test & Meting: Snelle gebeurtenistelling, pulsbreedteanalyse en frequentiemeting voor geautomatiseerde testapparatuur.
• Materiaal Handling: Snelle transportband tracking, sortering van onderdelen en nauwkeurige lengte/positie meting.
• Textiel & Vezelverwerking: Nauwkeurige lengtetelling, spanningsregeling en synchronisatie op hoge snelheid.

QD65PD2 Belangrijke Parameters
