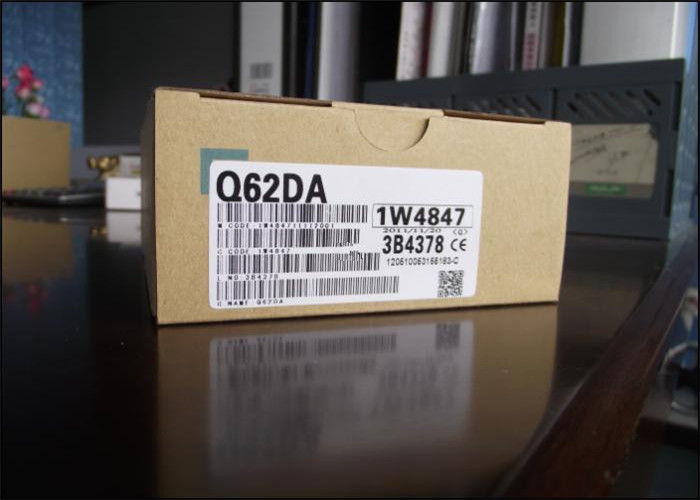

Q62DA Mitsubishi Universeel model Redundante Voeding Module
Q62DA Beschrijving
De MITSUBISHI Q62DA is een hoog-precisie, 2-kanaals digitaal-naar-analoog (D/A) converter module die behoort tot de MELSEC-Q Series PLC I/O-lijn. Deze module converteert 16-bits digitale signalen van de Q Series PLC CPU naar precieze analoge spannings- of stroomuitgangen, waardoor naadloze besturing van analoge veldapparaten zoals frequentieregelaars, temperatuurregelaars, proportionele kleppen en recorders mogelijk is. Ontworpen voor industriële procesbesturing en precisie-automatiseringsapplicaties, biedt het flexibele uitgangsconfiguratie, hoge nauwkeurigheid en snelle conversiesnelheid. De Q62DA beschikt over multi-resolutie modi en door de gebruiker definieerbare uitgangsbereiken, waardoor het zeer aanpasbaar is aan diverse besturingsvereisten. Het wordt direct op de Q Series backplane gemonteerd, waardoor het naadloos integreert in het gedistribueerde besturingssysteem.
Q62DA Belangrijkste Kenmerken
- Dubbele Onafhankelijke Analoge Uitgangskanalen: Biedt 2 geïsoleerde kanalen, elk configureerbaar voor spanning (-10V tot +10V DC) of stroom (0mA tot 20mA DC) uitgangMITSUBISHI ELECTRIC.
- Multi-Resolutie Modi: Ondersteunt selecteerbare digitale resolutie voor precieze besturing:
- Normale Resolutie: -4096 tot +4095 (16-bits standaard)
- Hoge Resolutie: -12288 tot +12287 of -16384 tot +16383
- Snelle Conversie: Snelle updatefrequentie van 80µs per kanaal voor real-time besturingsresponsiviteit.
- Hoge Nauwkeurigheid: Uitstekende conversieprecisie van ±0.1% van de volledige schaal (bij 25±5°C).
- Flexibele Uitgangsbereiken: Door de gebruiker definieerbare offset- en gain-instellingen via programmeersoftware voor aangepaste bereiken.
- Synchrone Uitgangsfunctie: Maakt gelijktijdige updates van alle kanalen mogelijk voor precieze multi-as of multi-lus besturing.
- Robuuste Isolatie: Fotokoppelaar isolatie tussen I/O-terminals en PLC interne circuits; transformatorisolatie tussen externe voeding en analoge uitgangen.
- Ingebouwde Beveiliging: Beschikt over uitgang kortsluitingsbeveiliging om aangesloten apparaten te beschermen.
- Diagnostische LED's: Statusindicatoren voor voeding, uitgang en foutcondities voor eenvoudige systeemmonitoring.
- Ruimtebesparend Ontwerp: Slank moduleprofiel voor montage met hoge dichtheid in Q Series racks.
- Globale Conformiteit: Voldoet aan UL, cUL, CE en RoHS normen voor wereldwijde toepassing.
Q62DA Materialen & Toepassingen
Materialen
- Behuizing & Omhulsel: Hoge-sterkte, vlamvertragend (UL94 V-0) technisch thermoplast, wat duurzaamheid en elektrische veiligheid garandeert.
- Printplaat: Hoge kwaliteit FR-4 glas-epoxy PCB met meerlaags ontwerp voor signaalintegriteit en ruisonderdrukking.
- Aansluitingen: Vernikkeld koperlegering schroefklemmen (M3) voor veilige, corrosiebestendige verbindingen.
- Interne Componenten: Industriële precisieweerstanden, condensatoren en opto-isolatoren voor stabiele prestaties op lange termijn.
- Warmteafvoer: Efficiënt thermisch ontwerp met interne koellichamen voor betrouwbare werking bij volledige belasting.
Typische Toepassingen
- Procesbesturingssystemen: Nauwkeurige regeling van flow, druk, temperatuur en niveau in chemische, waterzuiverings- en voedselverwerkingsinstallaties.
- Industriële Machines: Besturing van proportionele hydraulische/pneumatische kleppen, snelheidsregelaars en spansystemen in verpakkings- en drukpersen.
- Test & Meetapparatuur: Genereren van precieze besturingssignalen voor geautomatiseerde testopstellingen en kalibratiesystemen.
- HVAC Systemen: Modulerende regeling van kleppen, ventielen en snelheidsregelaars in gebouwautomatisering.
- Halfgeleiderproductie: Leveren van analoge referenties met hoge resolutie voor positionerings- en waferverwerkingsapparatuur.
- Energieopwekking & Distributie: Gouverneurregeling en analoge signalering in turbine- en generatorbesturingssystemen.
- Materiaalbehandeling: Continue spanningsregeling in wikkel-, ontwikkele- en webverwerkingslijnen.
Q62DA Belangrijke Parameters
| Parameter |
Specificatie |
| Onderdeelnummer |
Q62DA |
| Productmerk |
Mitsubishi Electric |
| Productserie |
MELSEC-Q Series |
| Producttype |
Digitaal-naar-Analoog (D/A) Converter Module |
| Aantal Uitgangskanalen |
2 Kanalen (Onafhankelijk) |
| Digitale Invoer |
16-bit signed binary |
| Resolutie Modi |
Normaal: -4096 ~ +4095
Hoog: -12288 ~ +12287 / -16384 ~ +16383 |
| Spanningsuitgangsbereik |
-10V ~ +10V DC |
| Spanningsuitgangslast |
1kΩ ~ 1MΩ |
| Stroomuitgangsbereik |
0mA ~ 20mA DC |
| Stroomuitgangslast |
0Ω ~ 600Ω |
| Conversiesnelheid |
80 µs / kanaal |
| Totale Nauwkeurigheid |
±0.1% van F.S. (25±5°C)
±0.3% van F.S. (0~55°C) |
| Isolatie |
I/O naar PLC: Optocoupler
Externe Voeding naar Uitgang: Transformator |
| Kortsluitingsbeveiliging |
Ja (Ingebouwd) |
| Externe Voeding |
DC24V (±10%) |
| Interne Stroomverbruik |
0.37A bij DC5V (van backplane) |
| Bedrijfstemperatuur |
0°C ~ +55°C |
| Opslagtemperatuur |
-20°C ~ +75°C |
| Bedrijfs Luchtvochtigheid |
10% ~ 90% RV (Niet-condenserend) |
| Afmetingen (B×H×D) |
27.4mm × 98mm × 112mm |
| Gewicht |
Ongeveer 0.20 kg |
| Aantal Bezette Slots |
1 Slot |
| Aansluitblok |
18-punts schroefklem (M3) |
| Certificeringen |
UL, cUL, CE, RoHS |
| Product Status |
Niet meer in productie (Vervangen door Q62DAN) |
