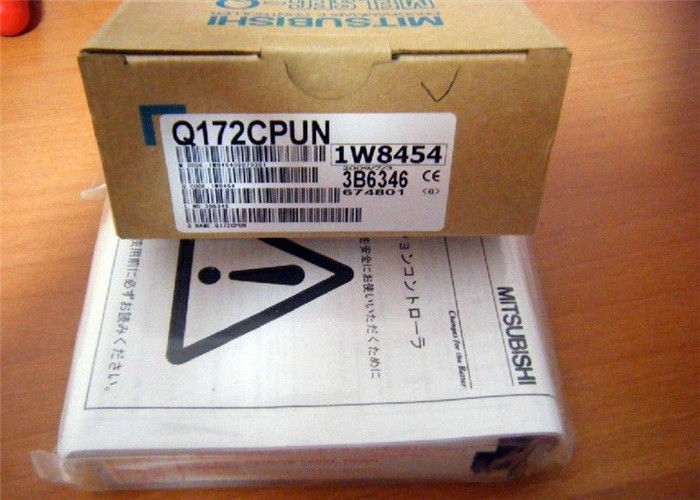

Mitsubishi Universeel model Redundante Voeding Module Q172CPUN
Q172CPUN Beschrijving
De Q172CPUN is een hoogwaardige motion control CPU-module voor het MELSEC-Q Series PLC-systeem van Mitsubishi Electric, ontworpen voor multi-assige servo motion control in industriële automatisering. Het integreert onafhankelijke motionverwerking en PLC-logica controle, ondersteunt tot 8 assen van precisie servo controle via Mitsubishi's SSCNET (Servo System Controller Network) hogesnelheid seriële bus. Gebouwd voor multi-CPU configuraties, werkt het naast standaard Q Series PLC CPU's om motion en sequentie controle te scheiden, wat gesynchroniseerde, snelle positionering voor complexe machines levert. Het ondersteunt Motion SFC programmering, geavanceerde interpolatie en real-time monitoring, en is compatibel met Q Series I/O, analoge en speciale functiemodules voor flexibele systeemuitbreiding. Opmerking: Dit model is stopgezet (vervangen door Q172DSCPU), met reparatieondersteuning eindigend in september 2025.
Q172CPUN Belangrijkste Kenmerken
- 8-assige hogesnelheid motion control: Tot 8 servo assen via SSCNET; 0,88 ms controlecyclus voor 1-4 assen, 1,77 ms voor 5-8 assen, wat precisie positionering en synchronisatie mogelijk maakt.
- Onafhankelijke Motion & PLC Architectuur: Dedicated motion CPU, ondersteunt multi-CPU systemen (tot 4 CPU's) om motion en sequentie controle te scheiden, wat de systeemprestaties en reactietijd optimaliseert.
- Geavanceerde Interpolatie & Controlemodi: Ondersteunt lineaire (tot 4 assen), circulaire (2 assen), helicale (3 assen) interpolatie; PTP, snelheid, snelheid-positie schakeling, vaste-pitch feed, constante snelheid en synchrone controle.
- SSCNET Hogesnelheid Bus: Betrouwbare hogesnelheid seriële verbinding met servo-versterkers, vereenvoudigde bedrading, real-time servo status monitoring en ruisimmuniteit.
- Motion SFC Programmering: 256 Motion SFC programma's (max 64KB/programma, 4094 stappen), plus 4096 F/FS operationele programma's en 4096 G transitie programma's voor flexibele motion logica.
- Uitgebreide Diagnostiek & Monitoring: Ingebouwde digitale oscilloscoop functie voor real-time tracking van positie, snelheid, koppel; LED statusindicatoren voor modulegezondheid en asfouten.
- Flexibele Systeemuitbreiding: Compatibel met Q Series I/O (QX/QY), analoge (Q64AD/Q68DA) en motion modules (Q172LX, Q172EX, Q173PX); max 8192 I/O punten.
- Industriële Robuustheid: Ontworpen voor zware fabrieksomgevingen, met trillings-/schokbestendigheid, breed temperatuurbereik en wereldwijde veiligheidscertificeringen (UL, cUL, CE, RoHS, KC).
- Eenvoudige Programmering & Configuratie: Ondersteunt GX Works2/GX Developer software; CF-kaart voor opslag van programma's/gegevens; directe USB/RS-232 verbinding voor installatie en monitoring.
Q172CPUN Materialen & Toepassingen
Materialen
- Behuizing: Vlamvertragend, hoogwaardig technisch thermoplast (UL94 V-0), slagvast, stofdicht, IP20 beschermingsgraad.
- Interne Circuitry: Hoge temperatuur FR-4 PCB met vergulde contacten, ESD/EMI bescherming, stabiel onder industriële elektrische ruis.
- Aansluitingen: Vernikkelde messing schroefklemmen voor veilige, trillingsbestendige veldbedrading; compatibel met standaard industriële bedradingsmaten.
- Connectoren: Industriële SSCNET en I/O connectoren voor betrouwbare hogesnelheid communicatie en signaaloverdracht.
- Montagebasis: Versterkte kunststof DIN-rail clip, compatibel met 35 mm standaard DIN-rail voor montage in een kast.
Typische Toepassingen
- Machinegereedschappen: CNC freesmachines, draaibanken, slijpmachines, boormachines, multi-assige bewerkingscentra.
- Verpakkingsmachines: Form-fill-seal machines, etiketteermachines, wikkelmachines, kartonneermachines.
- Robotica & Assemblage: Pick-and-place robots, assemblagelijnen, apparatuur voor halfgeleiderproductie, inbrengen van elektronische componenten.
- Drukkerij & Textiel: Drukpersen, textiel weef-/breimachines, wikkelmachines, coatinglijnen.
- Materiaalbehandeling: Transportbandsystemen, palletiseermachines, depalletiseermachines, sorteermachines, lineaire/roterende positioneertafels.
- Automotive Productie: Lasrobots, assemblagestations, persmachines, onderdelenoverdrachtsystemen.
Q172CPUN Belangrijke Parameters
| Parameter |
Specificatie |
| Onderdeelnummer |
Q172CPUN |
| Product Type |
MELSEC-Q Series Motion CPU Module (8-assig) |
| Max. Controleerbare Assen |
8 assen (SSCNET interface) |
| Controle Cyclus Tijd |
0,88 ms (1-4 assen); 1,77 ms (5-8 assen) |
| Communicatie Interface |
SSCNET (1 kanaal, hogesnelheid servo bus) |
| Ondersteunde Interpolatie |
Lineair (max. 4 assen), circulair (2 assen), helicaal (3 assen) |
| Motion Control Modi |
PTP, snelheid, snelheid-positie, vaste-pitch feed, constante snelheid, synchrone controle |
| Motion SFC Programma's |
256 programma's (Nr.0-255); max 64KB/programma, 4094 stappen/programma |
| F/FS Operationele Programma's |
4096 (F/FS0-4095); max 64KB/programma |
| G Transitie Programma's |
4096 (G0-4095) |
| Max. I/O Punten |
8192 punten (X/Y) |
| Interne Stroomverbruik |
5 VDC, 1,14 A |
| Bedrijfstemperatuur |
0°C tot +55°C |
| Opslagtemperatuur |
-20°C tot +65°C |
| Relatieve Vochtigheid |
5-95% RH (niet-condenserend) |
| Trillingsbestendigheid |
0,5 mm (10-57 Hz); 4,9 m/s² (57-150 Hz) |
| Schokbestendigheid |
147 m/s² (15G), 11 ms half-sinus |
| Beschermingsgraad |
IP20 |
| Afmetingen (B×H×D) |
27,4 × 98 × 114,3 mm |
| Gewicht |
Ca. 0,22 kg |
| Montage |
35 mm standaard DIN-rail |
| Certificeringen |
UL, cUL, CE (EMC), CE (RoHS), KC (EMC) |
| Status |
Stopgezet (sep 2018); vervanging: Q172DSCPU |
| Programmeer Software |
GX Works2, GX Developer |
| Geheugen |
CF-kaartsleuf voor opslag van programma's/gegevens |
