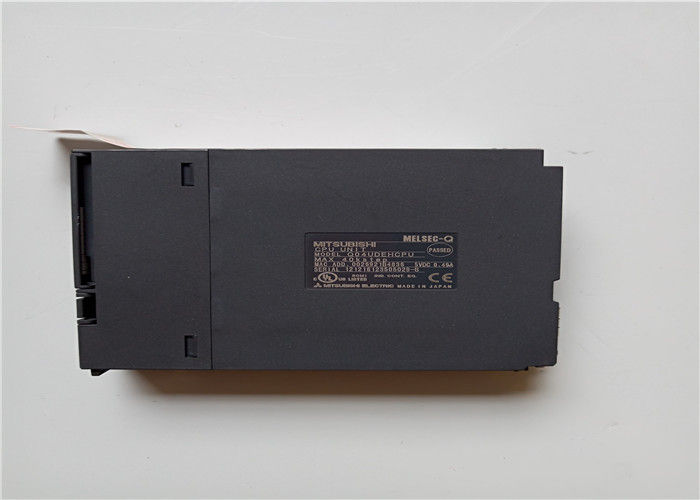

Mitsubishi Q04UDEHCPU 8192 punten 40 k stappen Redundante Voeding Module
Q04UDEHCPU Beschrijving
De Q04UDEHCPU is een hoogwaardige universele Ethernet-geïntegreerde CPU-module uit de MELSEC-Q-serie van Mitsubishi Electric, ontworpen voor middelgrote industriële automatiseringscontrolesystemen. Het levert ultrasnelle sequentieverwerking (9,5 ns per basis LD-instructie), ondersteunt tot 4096 I/O-punten en 8192 apparaatpunten, met een programmageheugencapaciteit van 40K stappen (160 KB). Ingebouwde 10/100 Mbps Ethernet-, USB- en geheugenkaartaansluitingen maken naadloze programmering, monitoring, datalogging en snelle multi-CPU-communicatie mogelijk. Geoptimaliseerd voor modulaire Q-serie backplane-montage, ondersteunt het parallelle multi-CPU-besturing, zeer nauwkeurige bewegingssynchronisatie en industriële netwerkconnectiviteit (Ethernet/IP, MC Protocol, FTP), waardoor het ideaal is voor gedistribueerde besturing, fabrieksautomatisering en snelle machinebesturingsapplicaties.
Q04UDEHCPU Belangrijkste Kenmerken
- Ultra-hoge verwerkingssnelheid: Basis sequentie-instructie (LD X0) uitvoering op 9,5 ns, wat een uitzonderlijke respons levert voor snelle, nauwkeurige besturing.
- Grote I/O & Geheugencapaciteit: Ondersteunt maximaal 4096 I/O-punten, 8192 apparaatpunten, 40K-staps programmageheugen (160 KB), en uitbreidbaar via geheugenkaarten (RAM/ROM/Flash).
- Ingebouwde Ethernet & USB: Geïntegreerde 10/100BASE-T Ethernetpoort voor netwerkprogrammering, MC Protocol, Ethernet/IP, FTP en externe monitoring; USB-poort voor directe pc-verbinding en snelle programmaoverdracht.
- Snelle Multi-CPU Communicatie: Ondersteunt tot 4 CPU's op de Q-serie backplane met 0,88 ms cyclische snelle gegevensoverdracht, waardoor parallelle bewegings-/sequentiebesturing en schaalbaarheid van het systeem mogelijk zijn.
- Hoge Precisie Interrupt Controle: Vaste-cyclus interrupt tot 100 µs, ter ondersteuning van snelle pulsopvang, positionering en real-time procesbesturing.
- Robuuste Industriële Connectiviteit: Compatibel met CC-Link, CC-Link IE, Modbus TCP en andere veldbussen; ondersteunt intelligente functiemodules (positionering, teller, analoge I/O).
- Ingebouwde Real-Time Klok (RTC): Batterij-ondersteund voor nauwkeurige tijdstempels, datalogging en planning zonder externe modules.
- Brede Milieu- & Veiligheidsconformiteit: Industrieel ontwerp met trillings-/schokbestendigheid; gecertificeerd volgens UL/cUL, CE (EMC/RoHS), KC, LR, DNV, ABS voor wereldwijde inzet.
- Eenvoudige Programmering & Onderhoud: Werkt met Mitsubishi GX Works2/GX Works3 software; ondersteunt online programma-editing, monitoring en foutdiagnostiek.
Q04UDEHCPU Materialen & Toepassingen
Materialen
- Behuizing & Omhulsel: Hoge sterkte, vlamvertragend versterkt technisch plastic (UL94 V-0), antistatisch, stofbestendig, geschikt voor industriële schakelkasten.
- Printplaat: Meerlaagse FR-4 PCB met industriële SMD-componenten, conforme coating voor vocht-/corrosiebescherming.
- Backplane Connector: Vergulde hoogstroomcontacten voor betrouwbare Q-serie backplane busverbinding en signaalintegriteit.
- Interne Componenten: Hoge-snelheid RISC-processor, Ethernet-controller, USB-transceiver, opto-geïsoleerde I/O-buffers en niet-vluchtig geheugen voor programma-/gegevensbehoud.
- Aansluitingen & Interfaces: Industriële Ethernet (RJ45), USB (Type B) en geheugenkaartsleuven met stofkappen voor bescherming in zware omstandigheden.
Typische Toepassingen
- Fabrieksautomatisering: Assemblagelijnen, transportsystemen, verpakkingsmachines, materiaalbehandeling en geautomatiseerde productielijnen.
- Machinegereedschappen: CNC-machines, slijpmachines, spuitgietmachines en snelle positioneringssystemen.
- Bewegingscontrolesystemen: Multi-assige servo/motorbesturing, robotarmen en precisiepositioneringsapparatuur.
- Procesbesturing: Waterbehandeling, voedselverwerking, farmaceutische productie en monitoring van chemische fabrieken.
- Gedistribueerde Controlesystemen (DCS): Externe I/O, gegevensacquisitie, SCADA-integratie en industriële netwerkbesturing.
- Speciale Machines: Druk-, textiel-, halfgeleiderbehandelings- en autoassemblageapparatuur.
Q04UDEHCPU Belangrijke Parameters
| Parameter |
Specificatie |
| Onderdeelnummer |
Q04UDEHCPU |
| Productserie |
MELSEC-Q Serie Universele Hoge-Snelheid Ethernet CPU |
| Besturingsmethode |
Sequentiële, bewegings-, proces- en parallelle multi-CPU-besturing |
| Basis Instructiesnelheid (LD X0) |
9,5 ns |
| Programmageheugencapaciteit |
40 K stappen (160 KB) |
| Max I/O Punten |
4096 |
| Max Apparaatpunten |
8192 |
| Multi-CPU Ondersteuning |
Tot 4 CPU's op Q backplane; snelle communicatiecyclus: 0,88 ms |
| Ingebouwde Interfaces |
1× 10/100BASE-T Ethernet, 1× USB (Type B), Geheugenkaartsleuf (RAM/ROM/Flash) |
| Communicatieprotocollen |
MC Protocol, Ethernet/IP, FTP, Socketcommunicatie (max 16 verbindingen) |
| Vaste-cyclus Interrupt |
Min 100 µs |
| Real-Time Klok (RTC) |
Ingebouwd, batterij-ondersteund (back-uptijd: ca. 10 jaar) |
| Voeding |
5 VDC (van Q backplane), 0,75 A |
| Bedrijfstemperatuur |
0°C tot +55°C |
| Opslagtemperatuur |
-20°C tot +65°C |
| Vochtigheid |
5–95% RV (niet-condenserend) |
| Trillingsbestendigheid |
5–8,4 Hz: 3,5 mm amplitude; 8,4–150 Hz: 9,8 m/s² |
| Schokbestendigheid |
147 m/s² (15 G), 3 keer in X/Y/Z-assen |
| Afmetingen (B×H×D) |
27,4 × 98 × 100 mm |
| Gewicht |
Ca. 0,18 kg |
| Certificeringen |
UL/cUL, CE (EMC/RoHS), KC, LR, DNV, ABS, RINA, BV |
| Status |
Legacy model (uitfasering gepland okt 2026); vervanging: Q04UDVCPU |
