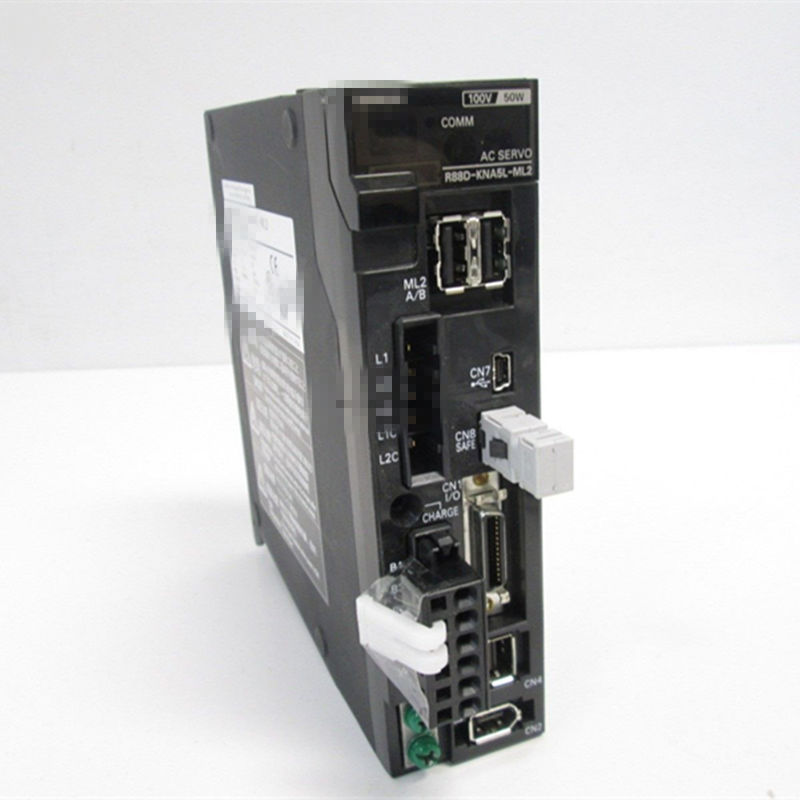

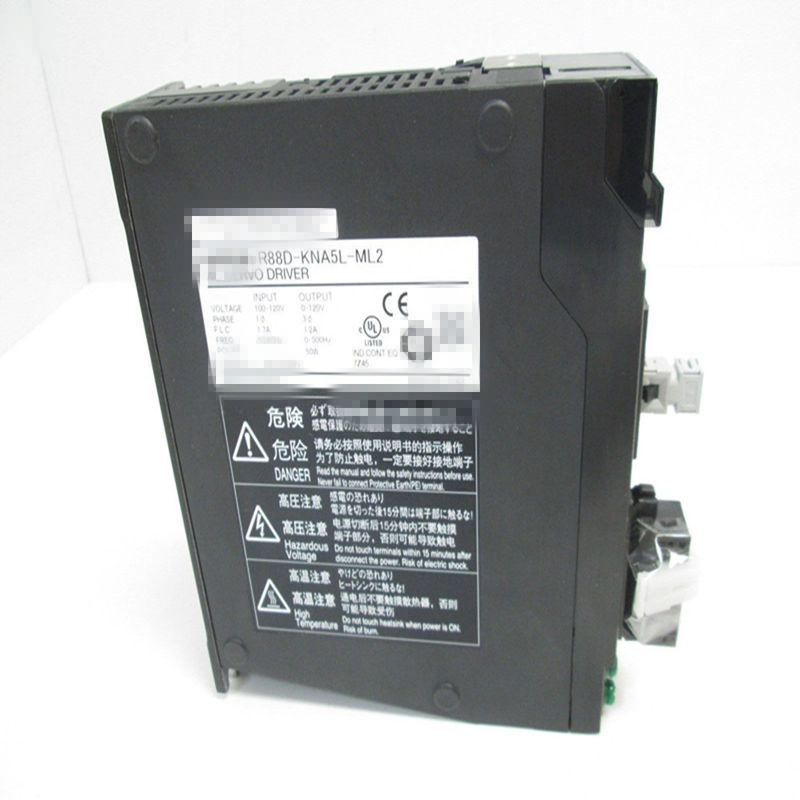

R88D-KNA5L-ML2 OMRON AC Servodriver, mechatrolink-II, Enige Fase 100 VAC, 50W
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | OMRON |
| Modelnummer: | R88D-KNA5L-ML2 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | NIEUW in originele doos |
| Levertijd: | 5-8 het werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100 |
|
Gedetailleerde informatie |
|||
| Merk: | Omron | Model: | R88D-KNA5L-ML2 |
|---|---|---|---|
| Oorsprong: | CHINA | ||
| Markeren: | AC servomotor,elektrische servomotor |
||
Productomschrijving
R88D-KNA5L-ML2 OMRON AC Servodriver, MECHATROLINK-II, enkelfase 100 VAC, 50W
AC-servo-aandrijving
Algemene specificaties
| Artikel 1 | Specificaties | ||
|---|---|---|---|
| Omgevingstemperatuur en werking luchtvochtigheid |
0 tot + 55 °C, max. 85% (zonder condensatie) | ||
| Temperatuur en luchtvochtigheid van de omgeving | -20 tot + 65 °C, max. 85% (zonder condensatie) | ||
| Werkklimaat en opslagomgeving | Geen corrosieve gassen | ||
| Trillingsweerstand | 10 tot 60 Hz en bij een versnelling van 5,88 m/s2of minder (niet te vermelden) continu lopen op het resonantiepunt) |
||
| Isolatieweerstand | tussen stroomtoevoerterminal/stroomterminal en FG-terminal: 0.5 MΩ min. (bij 500 VDC Megger) |
||
| Dielectrische sterkte | Between stroomvoorziening/stroomlijnterminals en FG-terminal: 1,500 VAC gedurende 1 minuut bij 50/60 Hz |
||
| Beschermingsstructuur | Ingebouwd in het paneel | ||
| Internationaal standaard |
EG-richtlijnen | Richtlijn EMC | Voor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I bedoelde chemische stoffen in de verpakking van de voertuig aangemerkt. |
| Laagspanning Richtlijn |
EN 61800-5-1 | ||
| Machines en toestellen Richtlijnen |
Voor de toepassing van deze richtlijn geldt de volgende bepalingen: (PLc,d), EN61508 (SIL2), EN62061 (SIL2), EN61800-5-2 (STO), IEC 61326-3-1 (SIL2) |
||
| UL-normen | UL508C | ||
| CSA-normen | CSA C22.2 nr.14 | ||
| Koreaanse radioreglementen (KC) | Gecertificeerd | ||
Opmerking: 1. De bovenstaande punten weerspiegelen individuele evaluatietests.
Opmerking: 2. Sluit altijd alle verbindingen met de servo-aandrijving af voordat u isolatieweerstandstests op deze uitvoert.
een isolatieweerstandstest uitvoeren terwijl de servo-aandrijving is aangesloten, kan de servo-aandrijving beschadigd zijn.
Verricht nooit dielektrische sterkteonderzoeken op de servo-aandrijving.
schade aan interne elementen.
Opmerking: 3. Sommige servo-aandrijving onderdelen onderhoud vereisen.
Bevestig het handleidingnummer dat is vermeld in gerelateerde handleidingen.
Opmerking: 2. Sluit altijd alle verbindingen met de servo-aandrijving af voordat u isolatieweerstandstests op deze uitvoert.
een isolatieweerstandstest uitvoeren terwijl de servo-aandrijving is aangesloten, kan de servo-aandrijving beschadigd zijn.
Verricht nooit dielektrische sterkteonderzoeken op de servo-aandrijving.
schade aan interne elementen.
Opmerking: 3. Sommige servo-aandrijving onderdelen onderhoud vereisen.
Bevestig het handleidingnummer dat is vermeld in gerelateerde handleidingen.
Kenmerken
Servo-driver met 100 VAC-invoervermogen
voor eenfasig invoertype
| Artikel 1 | R88D-KNA5L-ML2 | R88D-KN01L-ML2 | R88D-KN02L-ML2 | R88D-KN04L-ML2 | ||
|---|---|---|---|---|---|---|
| Continu uitgangsstroom (rms) | 1.2 A | 1.7 A | 2.5 A | 4.6 A | ||
| Invoer vermogen aanbod |
Hoofdcircuit | Stroomvoorziening capaciteit |
0.4 KVA | 0.4 KVA | 0.5 KVA | 0.9 KVA |
| Stroomvoorziening Spanning |
Eenfasige 100 tot 120 VAC (85 tot 132 V), 50/60 Hz | |||||
| Nominale stroom | 1.7 A | 2.6 A | 4.3 A | 7.6 A | ||
| Warmtewaarde *1 | 11 W | 16.6 W | 21 W | 25 W | ||
| Controle circuit |
Stroomvoorziening Spanning |
Eenfasige 100 tot 120 VAC (85 tot 132 V), 50/60 Hz | ||||
| Warmtewaarde *1 | 4 W | 4 W | 4 W | 4 W | ||
| Gewicht | Ongeveer 0,8 kg | Ongeveer 0,8 kg | Ongeveer 1,0 kg | Ongeveer 1,6 kg. | ||
| Maximaal toepasselijk motorvermogen | 50 W | 100 W | 200 W | 400 W | ||
| Toepasselijk Servo- motoren (R88M-) |
3,000 r/min Servomotoren |
[INC] | K05030H | K10030L | K20030L | K40030L |
| - Ik heb het nodig. | K05030T | K10030S | K20030S | K40030S | ||
| 2,000 r/min Servomotoren |
- Ik heb het nodig. | - | - | - | - | |
| 1,000 r/min Servomotoren |
- Ik heb het nodig. | - | - | - | - | |
Gelijksoortige modelproducten
| Specificaties | Model | |
|---|---|---|
| Spanning van het voedingsmodel | Toepasselijke servomotorcapaciteit | |
| Eenfasige 100 VAC |
50 W | R88D-KNA5L-ML2 |
| 100 W | R88D-KN01L-ML2 | |
| 200 W | R88D-KN02L-ML2 | |
| 400 W | R88D-KN04L-ML2 | |
| Eenfasige/driefasige 200 VAC |
100 W | R88D-KN01H-ML2 |
| 200 W | R88D-KN02H-ML2 | |
| 400 W | R88D-KN04H-ML2 | |
| 750 W | R88D-KN08H-ML2 | |
| 1 kW | R88D-KN10H-ML2 | |
| 1.5 kW | R88D-KN15H-ML2 | |
| driefasige 200 VAC |
2 kW | R88D-KN20H-ML2 |
| 3 kW | R88D-KN30H-ML2 | |
| 5 kW | R88D-KN50H-ML2 | |
| driefasige 400 VAC |
600 W | R88D-KN06F-ML2 |
| 1 kW | R88D-KN10F-ML2 | |
| 1.5 kW | R88D-KN15F-ML2 | |
| 2 kW | R88D-KN20F-ML2 | |
| 3 kW | R88D-KN30F-ML2 | |
| 5 kW | R88D-KN50F-ML2 | |
