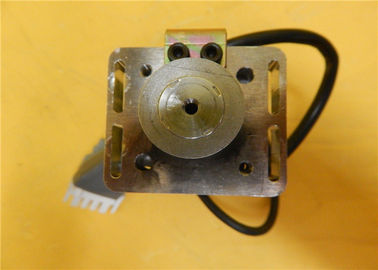

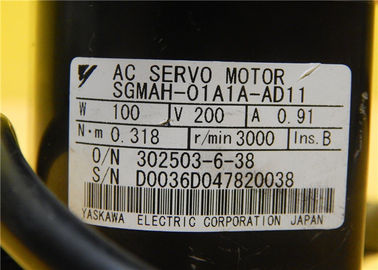

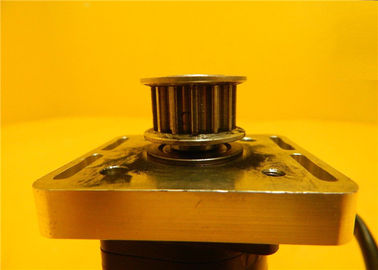

De industriële ELEKTRISCHE 0.91A AC Servomotor 3000r/min sgmah-01a1a-AD11 van YASKAWA

Industriële YASKAWA ELECTRIC 0.91A AC Servomotor 3000r/min SGMAH-01A1A-AD11



SNELLE DETAILS

• YASKAWA ELECTRIC
• SGMAH-01A1A-AD11
• SGMAH-01A1A-AD11
• SERVOMOTOR  200V 100W INC ENC KY
• BESCHIKBAAR
• HERSTELDE SURPLUS
• NOOIT GEBRUIKTE SURPLUS
• REPAREER DE UWE
• 24-48 UUR SPOEDREPARATIE
• 2 - 15 DAGEN REPARATIE
• 2 JAAR RADWELL GARANTIE

Specificatie

Servomotortype: SGMAH

Nominaal vermogen: 100W

Voeding: 200V Standaard configuratie

Encoder specificaties: 8192 P/R Incrementele encoder

Nominale snelheid: 3000 RPM (ALLEEN CE SPEC: 200V)

Continue nominale stroom:0.91 Amp

Nominaal koppel:0.318 N . m

As specificaties: Recht met spie en één as-einde tap

Opties: Standaard




ANDERE SUPERIEURE PRODUCTEN





Contactpersoon: Anna

E-mail: wisdomlongkeji@163.com

Mobiele telefoon: +0086-13534205279











VERGELIJKBARE PRODUCTEN

SGMAH Serie
SGMAH-A3B 0.03 KW - 0.286 Nm 3000 1/min 5000 1/min 0.00000166 kg.m²
SGMAH-A5B 0.05 KW - 0.477 Nm 3000 1/min 5000 1/min 0.0000022 kg.m²
SGMAH-01B 0.1 KW - 0.955 Nm 3000 1/min 5000 1/min 0.00000364 kg.m²
SGMAH-02B 0.2 KW - 1.91 Nm 3000 1/min 5000 1/min 0.0000106 kg.m²
SGMAH-A3A 0.03 KW - 0.286 Nm 3000 1/min 5000 1/min 0.00000166 kg.m²
SGMAH-A5A 0.05 KW - 0.477 Nm 3000 1/min 5000 1/min 0.0000022 kg.m²
SGMAH-01A 0.1 KW - 0.955 Nm 3000 1/min 5000 1/min 0.00000364 kg.m²
SGMAH-02A 0.2 KW - 1.91 Nm 3000 1/min 5000 1/min 0.0000106 kg.m²
SGMAH-04A 0.4 KW - 3.82 Nm 3000 1/min 5000 1/min 0.0000173 kg.m²
SGMAH-08A 0.75 KW - 7.16 Nm 3000 1/min 5000 1/min 0.0000672 kg.m²





SGMAH-01AAA61D
Servomotoren > AC servomotor > SGM2 Serie > SGMAH Serie > SGMAH-01A
Uitgang :0.1 KW
Maximaal koppel :0.955 Nm
Nominale snelheid :3000 1/min
Max. snelheid :5000 1/min
Rotortraagheid :0.00000364 kg.m²
Nominale stroom :0.91 A





SGMAH-08AAA41
Servomotoren > AC servomotor > SGM2 Serie > SGMAH Serie > SGMAH-08A
Uitgang :0.75 KW Maximaal koppel :7.16 Nm Nominale snelheid :3000 1/min Max. snelheid :5000 1/min Rotortraagheid :0.0000672 kg.m² Nominale stroom :4.4 A





SGMAH-01AAA61D
Servomotoren > AC servomotor > SGM2 Serie > SGMAH Serie > SGMAH-01A
Uitgang :0.1 KW Maximaal koppel :0.955 Nm Nominale snelheid :3000 1/min Max. snelheid :5000 1/min Rotortraagheid :0.00000364 kg.m² Nominale stroom :0.91 A







SGMAH-01AAA41
Servomotoren > AC servomotor > SGM2 Serie > SGMAH Serie > SGMAH-01A
Uitgang :0.1 KW Maximaal koppel :0.955 Nm Nominale snelheid :3000 1/min Max. snelheid :5000 1/min Rotortraagheid :0.00000364 kg.m² Nominale stroom :0.91 A

SGMAH-01AAA21
Servomotoren > AC servomotor > SGM2 Serie > SGMAH Serie > SGMAH-01A
Uitgang :0.1 KW
Maximaal koppel :0.955 Nm
Nominale snelheid :3000 1/min
Max. snelheid :5000 1/min
Rotortraagheid :0.00000364 kg.m²
Nominale stroom :0.91 A





SGMAH-02AAA21
Servomotoren > AC servomotor > SGM2 Serie > SGMAH Serie > SGMAH-02A
Uitgang :0.2 KW
Maximaal koppel :1.91 Nm
Nominale snelheid :3000 1/min
Max. snelheid :5000 1/min
Rotortraagheid :0.0000106 kg.m²
Nominale stroom :2.1 A


SGMAH-04AAA21
Servomotoren > AC servomotor > SGM2 Serie > SGMAH Serie > SGMAH-04A
Uitgang :0.4 KW
Maximaal koppel :3.82 Nm
Nominale snelheid :3000 1/min
Max. snelheid :5000 1/min
Rotortraagheid :0.0000173 kg.m²
Nominale stroom :2.8 A









3.000 RPM tot 5.000 RPM (Max. Snelheid)
De SGMAH servomotorserie is een oud product en wordt niet langer gepromoot in Amerika. Het had een ontwerp met lage traagheid voor extreem snelle acceleraties en korte setteltijden. Er waren vijf frame maten, waaronder NEMA 23 en NEMA 34 flenzen, die tot 1.010 oz-in piekkoppel leverden.









Tijdsclassificatie: Continu Omgeving Luchtvochtigheid: 20 tot 80% (niet-condenserend)

Isolatie: Klasse F Nominale snelheid: 1500rpm

Trilling: 15 mm of minder Maximumsnelheid: 0,45 tot 7,5 kW: 3000rpm

11 en 15kW: 2000rpm

Weerstandsspanning: 1500VAC Opwekking: Permanente magneet

Isolatieweerstand: 10MW minimum bij 500VDC Aandrijfmethode: Directe aandrijving

Behuizing: Volledig gesloten, zelfgekoeld

IP67 (behalve voor asopening) Montage: Op flens gemonteerd

Omgevingstemperatuur: 0 tot 40ºC













De hybride stappenmotor is duurder dan de PM-stappenmotor, maar biedt betere prestaties met betrekking tot stapresolutie, koppel en snelheid. Typische staphoeken voor de HB-stappenmotor variëren van 3,6° tot 0,9° (100 – 400 stappen per omwenteling). De hybride stappenmotor combineert de beste eigenschappen van zowel de PM- als de VR-type stappenmotoren.



De rotor is veelgetand zoals de VR-motor en bevat een axiaal gemagnetiseerde concentrische magneet rond zijn as. De tanden op de rotor zorgen voor een nog betere weg die helpt de magnetische flux naar de gewenste locaties in de luchtspleet te leiden. Dit verhoogt verder de detent-, vasthoud- en dynamische koppelkarakteristieken van de motor in vergelijking met zowel de VR- als de PM-typen.



De twee meest gebruikte typen stappenmotoren zijn de permanente magneet- en de hybride typen. Als een
ontwerper niet zeker weet welk type het beste past bij zijn toepassingsvereisten, moet hij eerst het PM-type evalueren, aangezien dit normaal gesproken meerdere keren goedkoper is. Zo niet, dan kan de hybride motor de juiste keuze zijn.







Er bestaan ook enkele speciale stappenmotorontwerpen. Eén is de schijfmagneetmotor. Hier is de rotor
ontworpen als een schijf met zeldzame aardmagneten, zie fig. 5. Dit motortype heeft enkele voordelen, zoals een zeer lage traagheid en een geoptimaliseerd magnetisch stroompad zonder koppeling tussen de twee statorwikkelingen. Deze eigenschappen zijn essentieel in sommige toepassingen.
