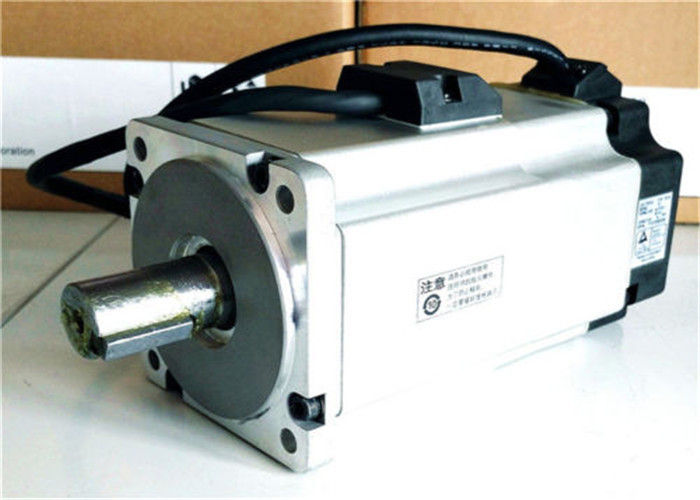

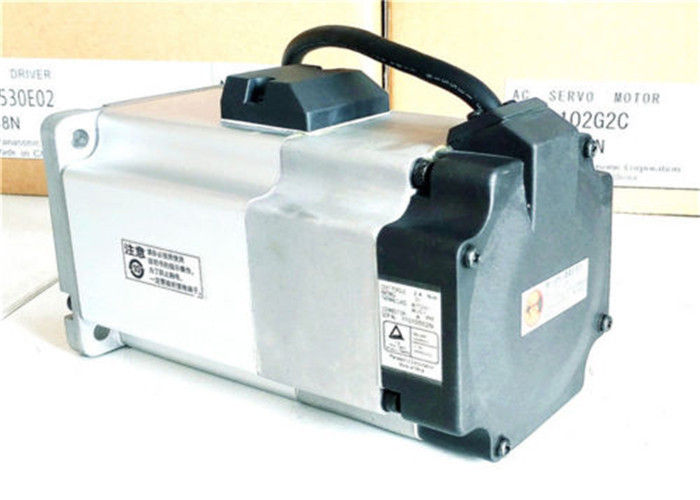

Panasonic Industrial Automation Verkoop A4 400W 2500P/R INCREMENTAL MSMD042P1T
Specificaties:
Categorieën Motoren en magnetronen
Motoren - wisselstroom, gelijkstroom
Fabricante Panasonic Verkoop van industriële automatisering
Serie MINAS A4
Status van het stuk Verouderd
Type AC-motoren
Función Servomotores
Motortype -
Nominale spanning 200 VCA
RPM 3000 rpm
Torsion - nominaal (oz-in / mNm) 184,1 / 1300
Vermogen nominale 400 W
Tipo de codificador Incrementele
Tamaño / Medidas Cuadrado - 2.362 "x 2.362" (60,00 mm x 60,00 mm)
Diameter - Eje 0,55" (14,00 mm)
Lange lengte - Eje y cojinete 1.181" (30,00 mm)
Verwijderingsruimte 2.756" (70,00 mm)
Type van afsluiting Extremidades de hilo
Caracteristieken
Verminderingsradius van het tandwiel
Torsion - momentario max. (oz-in / mNm) 538,1 / 3800
Operatietemperatuur 0 °C ~ 40 °C
Goedkeuringen CE, CSA, CULUS, TUV, UL
Gewicht: 1,7 kg
Andere superieure producten
| Yasakawa Motor, bestuurder SG- |
Mitsubishi Motor HC, HA- |
| Westinghouse-modules 1C, 5X- |
Emerson VE, KJ... |
| Honeywell TC, TK... |
GE Modules IC - |
| Fanucmotor A0- |
Yokogawa zender EJA- |
AANGESCHIEDENDE producten
750 W
MHMD082G1U+MCDHT3520
MHMD082G1U+MCDHT3520E
MHMD082G1V+MCDHT3520
MHMD082G1V+MCDHT3520E
100W ((kleine traagheid):Universal MSMD012G1U+MADKT1505CA1Puls type MSMD012G1U+MADKT1505E met remMSMD012G1V+MADKT1505CA1Puls type MSMD012G1V+MADKT1505E
200W ((kleine traagheid):Universal MSMJ022G1U+MADKT1507CA1Puls type MSMJ022G1U+MADKT1507E met remMSMJ022G1V+MADKT1507CA1Puls type MSMJ022G1V+MADKT1507E
200W ((grote traagheid):Universal MHMJ022G1U+MADKT1507CA1Pulstype MHMJ022G1U+MADKT1507E met remMHMJ022G1V+MADKT1507CA1Pulstype MHMJ022G1V+MADKT1507E
400W ((kleine traagheid):Universal MSMJ042G1U+MBDKT2510CA1Pulstyp MSMJ042G1U+MBDKT2510E
met remMSMJ042G1V+MBDKT2510CA1Pulstyp MSMJ042G1V+MBDKT2510E
400W ((grote traagheid):Universal MHMJ042G1U+MBDKT2510CA1Pulstype MHMJ042G1U+MBDKT2510E met remMHMJ042G1V+MBDKT2510CA1Pulstype MHMJ042G1V+MBDKT2510E
750W ((kleine traagheid):Universal MSMJ082G1U+MCDKT3520CA1Pulstype MSMJ082G1U+MCDKT3520E met remMSMJ082G1V+MCDKT3520CA1Pulstype MSMJ082G1V+MCDKT3520E
?750W ((grote traagheid):Universal MHMJ082G1U+MCDKT3520CA1Pulstype MHMJ082G1U+MCDKT3520E met remMHMJ082G1V+MCDKT3520CA1Pulstype MHMJ082G1V+MCDJT3520E
Panasonic servomotor Middeninertie
1.0KW:Universal MDME102GCGM+MDDKT3530CA1Pulstype MDME102GCGM+MDDKT3530E
1.5KW:Universal MDME152GCGM+MDDKT5540CA1Pulstype MDME152GCGM+MDDKT5540E
2.0KW:Universal MDME202GCGM+MDDKT7364CA1Pulstyp MDME202GCGM+MDDKT7364E
Panasonic Servomotor Grote traagheid
1.0KW:Universal MHME102GCGM+MDDHT3530CA1Pulstype MHME102GCGM+MDDKT3530E
1.5KW:Universal MHME152GCGM+MDDKT5540CA1Pulstype MHME152GCGM+MDDKT5540E
2.0KW:Universal MHME202GCGM+MDDKT7364CA1Pulstype MHME202GCGM+MDDKT7364E
Partner: Siemens 6es7972-0cb20-0xa0
Hoe te installeren
De motor kan verticaal of horizontaal worden gemonteerd.
Een horizontale bevestiging
• Plaats de motor met de uitgang van de kabel naar beneden gericht om het binnendringen van olie en water te voorkomen.
B Verticale bevestiging
• Als de motor is aangesloten op een reductieversnellingsbak, moet u ervoor zorgen dat de olie in de reductieversnellingsbak niet
Ga in de motor.
Olie- en waterbescherming
A Deze motor ((IP65)) kan worden gebruikt wanneer deze onderworpen is aan water- en/of olie druppels, maar is
Daarom mogen de motoren niet in een dergelijke omgeving worden geplaatst of gebruikt.
B Indien de motor is gekoppeld aan een reductieversnellingsbak, moet de motor worden gebruikt met olieverzegelingen om te voorkomen dat
de olie van de reductieversnellingen die in de motor komt.
C Gebruik de motor niet wanneer de kabels onder water of olie zitten.
A Zorg ervoor dat de kabels niet worden blootgesteld aan momenten of verticale belastingen als gevolg van externe buigkrachten of zelfgewicht bij de kabeluitgangen of -verbindingen.
B Indien de motor verplaatsbaar is, bevestigt u de kabel (die bij de motor wordt meegeleverd) aan een papieren onderdeel (bijv. vloer).en moet worden verlengd met een extra kabel die in een kabeldrager moet worden geplaatst, zodat de buigspanningen tot een minimum kunnen worden beperkt.
C De buigradius van de kabels zo groot mogelijk maken.wordt binnen de gespecificeerde waarde van elk model. B Bij de installatie van een stijve koppeling moet bijzondere aandacht worden besteed aan een overmatige buigbelasting die schade en/of slijtage van de as en de lagers kan veroorzaken.C Een flexibele koppeling wordt aanbevolen om de straalbelasting kleiner te houden dan de toegestane waarde, die uitsluitend is ontworpen voor servomotoren met een hoge mechanische stijfheid.
D Voor de toegestane schachtbelasting zie de lijst van toegestane schachtbelastingen in de installatie-opmerkingen van bijlage m.
A Niet rechtstreeks met een hamer op de as slaan terwijl de koppeling aan de motor wordt bevestigd/afgekoppeld
as. (anders zal de encoder aan het andere uiteinde van de as beschadigd raken).
B Probeer een perfecte uitlijning tussen de assen te bereiken (een verkeerde uitlijning kan trillingen veroorzaken en de lagers beschadigen).
