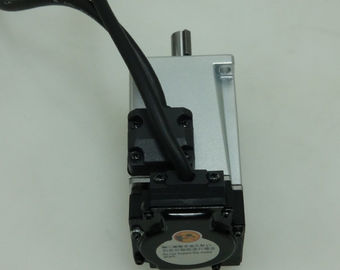

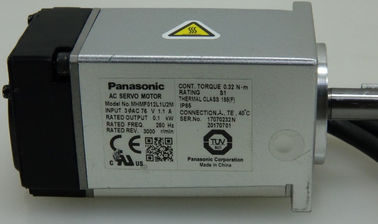

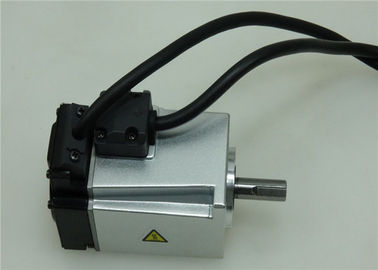

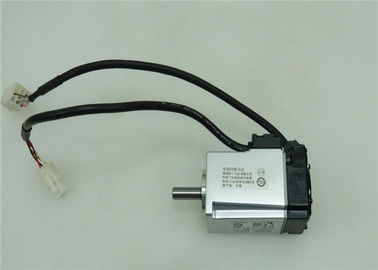

De SERVOmotor 0.1kW 250Hz 3000 r/min MHMF012L1U2M van PANASONIC AC
Productdetails:
Plaats van herkomst: | Japan |
Merknaam: | Panasonnic |
Modelnummer: | MHMF012L1U2M |
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: | 1 |
---|---|
Prijs: | Onderhandelbaar |
Verpakking Details: | NIEUW in originele doos |
Levertijd: | 2-3 het werkdagen |
Betalingscondities: | T / T, Western Union |
Levering vermogen: | 100 |
Gedetailleerde informatie |
|||
Merk: | Panasonic | Model: | MHMF012L1U2M |
---|---|---|---|
Plaats van herkomst: | Japan | Type: | AC -servomotor |
Spanning - beoordeeld: | 200VAC | RPM: | 3000 tpm |
Markeren: | AC servomotor,elektrische servomotor |
Productomschrijving
PANASONIC AC SERVO MOTOR 0.1kW 250Hz 3000 r/min MHMF012L1U2M
3-stappenwinst
Naast de normale versnellingsschakelaar is een 3-stap versnellingsschakelaar beschikbaar. Hiermee wordt zowel bij het stoppen als bij het draaien de juiste versnellingsinstellingen gekozen.De 3-stap gain schakelaar geeft u keuzes van 3 verschillende afstemmingen voor normaal draaienDe juiste gain tuning zorgt voor lagere trillingen en een snellere positioneringstijd van uw applicatie.
Naast de normale versnellingsschakelaar is een 3-stap versnellingsschakelaar beschikbaar. Hiermee wordt zowel bij het stoppen als bij het draaien de juiste versnellingsinstellingen gekozen.De 3-stap gain schakelaar geeft u keuzes van 3 verschillende afstemmingen voor normaal draaienDe juiste gain tuning zorgt voor lagere trillingen en een snellere positioneringstijd van uw applicatie.
Omzetting van de traagheidsverhouding
Je kunt de rechte traagheidsverhouding aanpassen door de traagheidsverhouding van de interface.het kan de uitgebalanceerde snelheid en positiewinst draaiende combinatie aanpassenHet resulteert in een snellere reactie van je systeem.
Specificaties:
Specificaties van de post
Deelnummer MHMF012L1U2M
Detail Hoog traagheidsniveau, looddraadtype
Familienaam MINAS A6
Serie MHMF-serie
Tipe Hoge traagheid
Speciaal besteld product Speciaal besteld product
Waarschuwingen voor speciale bestellingen Vermijd de motor of apparatuur die de motor bevat die in Japan of andere regio's via Japan wordt gedistribueerd.
Behuizing IP65
Over de behuizing Behalve het draaiende deel van de uitgangsas en het eind van de kopdraad.
Omgevingsvoorwaarden Voor meer informatie, zie de gebruiksaanwijzing.

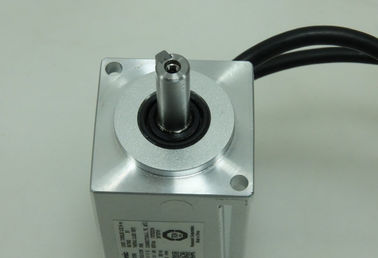

Flanke vierkante afmeting 40 mm vierkante
Afmetingen van de flenzen (eenheid: mm) 40

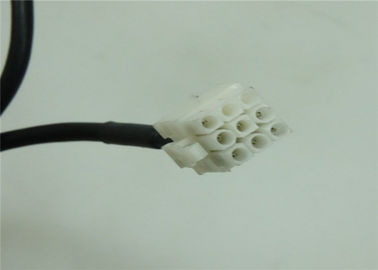

Motor-uitvoerconfiguratie Looddraad
Motorcoder-connector Looddraad
Vermogen van de stroomvoorziening (kVA) 0.5
Spanningsspecificaties 200 V
Nominale kracht 100 W
Nominale stroom (A (rms)) 1.1
Het remmen zonder
Gewicht (kg) 042
met een diameter van niet meer dan 20 mm
Schacht Sleutelweg, middelste tik
Nominaal koppel (N ⋅ m) 0.32
Continu stationair koppel (N ⋅ m) 0.33
Momenteel max. piekkoppel (N ⋅ m) 1.11
Max. stroom (A (o-p)) 5.5
Regeneratieve remfrequentie (tijden/min) zonder optie: Geen limiet
Met optie: Geen limiet
Optie (externe regeneratieve weerstand) Deel nr. : DV0P4281
Voor de regeneratieve remfrequentie wordt verwezen naar de gegevens in [beschrijving van de motorspecificatie], aantekening: 1 en 2.
Nominale rotatiesnelheid (r/min) 3000
Maximale nominale rotatiesnelheid (r/min) 6500
Moment van traagheid van de rotor (x10-4 kg ⋅ m2) 0.071
Aanbevolen traagheidsmomentverhouding van de belasting en de rotor 30 maal of minder
Voor het aanbevolen moment van traagheidsverhouding van de belasting en de rotor verwijzen wij u naar de gegevens in [beschrijving van de motorspecificaties],Noot: 3.
Roterende encoder: specificaties 23-bits Absolute/Incrementele systeem
Opmerking Bij gebruik van een roterende encoder als een incrementaal systeem (zonder gebruik van data voor meerdere bewegingen) mag geen batterij voor absolute encoder worden aangesloten.
Roterende encoder: Resolutie 8388608
Toegestane belasting
Specificaties van de post
Tijdens de montage: radiale belasting P-richting (N) 147
Tijdens de montage: stuwkracht A-richting (N) 88
Bij montage: stuwkracht richting B (N) 117.6
Tijdens het gebruik: radiale belasting P-richting (N) 68.6
Tijdens het gebruik: stuwkracht A, richting B (N) 58.8
Voor meer informatie verwijzen wij naar [beschrijving van de motorspecificatie] "Toegestane belasting op de uitgangsas.
AANGESCHIEDENDE producten
200 W
MHMJ022G1U+MADKT1507CA1
MHMJ022G1U+MADKT1507E
MHMJ022G1V+MADKT1507CA1
MHMJ022G1V+MADKT1507E
400 W
MSMJ042G1U+MBDKT2510CA1
MSMJ042G1U+MBDKT2510E
MSMJ042G1V+MBDKT2510CA1
MSMJ042G1V+MBDKT2510E
400 W
MHMJ042G1U+MBDKT2510CA1
MHMJ042G1U+MBDKT2510E
MHMJ042G1V+MBDKT2510CA1
MHMJ042G1V+MBDKT2510E
750 W
MSMJ082G1U+MCDKT3520CA1
MSMJ082G1U+MCDKT3520E
MSMJ082G1V+MCDKT3520CA1
MSMJ082G1V+MCDKT3520E
750 W
MHMJ082G1U+MCDKT3520CA1
MHMJ082G1U+MCDKT3520E
MHMJ082G1V+MCDKT3520CA1
MHMJ082G1V+MCDJT3520E
100 W
MSMD012G1U+MADHT1505
MSMD012G1U+MADHT1505E
MSMD012G1V+MADHT1505
MSMD012G1V+MADHT1505E
MHMJ022G1U+MADKT1507CA1
MHMJ022G1U+MADKT1507E
MHMJ022G1V+MADKT1507CA1
MHMJ022G1V+MADKT1507E
400 W
MSMJ042G1U+MBDKT2510CA1
MSMJ042G1U+MBDKT2510E
MSMJ042G1V+MBDKT2510CA1
MSMJ042G1V+MBDKT2510E
400 W
MHMJ042G1U+MBDKT2510CA1
MHMJ042G1U+MBDKT2510E
MHMJ042G1V+MBDKT2510CA1
MHMJ042G1V+MBDKT2510E
750 W
MSMJ082G1U+MCDKT3520CA1
MSMJ082G1U+MCDKT3520E
MSMJ082G1V+MCDKT3520CA1
MSMJ082G1V+MCDKT3520E
750 W
MHMJ082G1U+MCDKT3520CA1
MHMJ082G1U+MCDKT3520E
MHMJ082G1V+MCDKT3520CA1
MHMJ082G1V+MCDJT3520E
100 W
MSMD012G1U+MADHT1505
MSMD012G1U+MADHT1505E
MSMD012G1V+MADHT1505
MSMD012G1V+MADHT1505E

Invoer/uitvoersignaal toewijzing
U kunt de parameters gebruiken om de universele 10 ingangen en 6 uitgangen willekeurig toe te wijzen. (Invoer kan worden geselecteerd als A-contacten of B-contacten).De Panaterm installatie software biedt een exclusief scherm voor een eenvoudiger installatie.
Schakeling van de koppelbeperker
Deze kunnen worden gebruikt voor toepassingen zoals vereenvoudigde druk, spanningsbeheersing en sensorloze homing.
