Productnaam: | EINDeenheid | Modelleer nr.: | TU818 |
---|---|---|---|
Artikelaantal: | 3BSE069209R1 | Type: | Compact |
Verbinding: | Klemmenblok | Kanalen: | 32 |
Voltage: | 50V | Kies/overtollige I/O uit: | Kies uit |
Hoog licht: | ethernet de module van I o,plc i o modules |

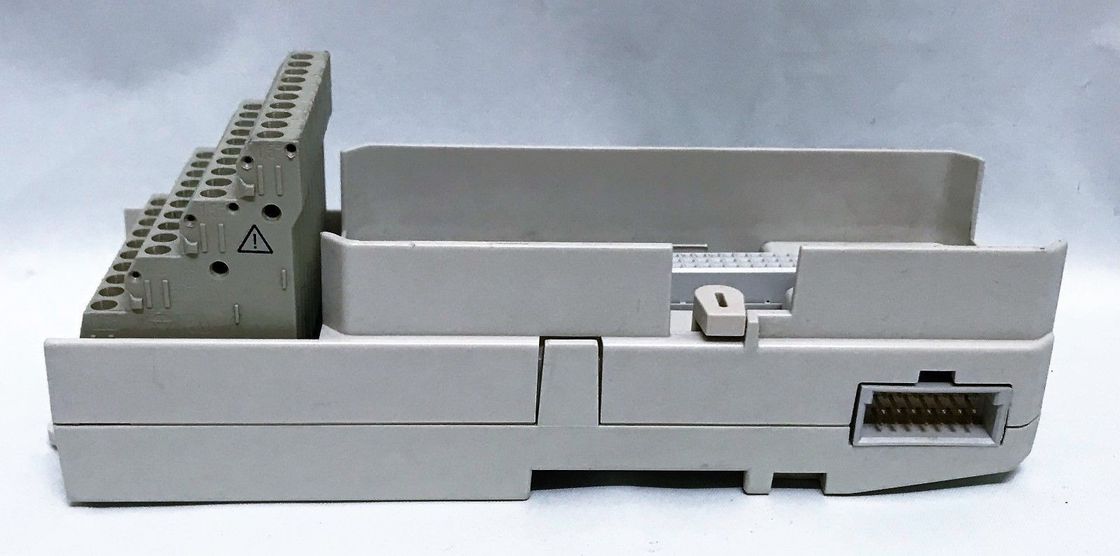

Eenheid van de de Modulebeëindiging van ABB TU818V1 de Compacte, MTU, NIEUWE 50V 3BSE069209R1 S800 I/O
Beschrijving van TU818V1
TU818 is 32 kanaliseert eenheid van de de modulebeëindiging van 50 V de compacte (MTU) voor S800 I/O. MTU is een passieve die eenheid voor verbinding van de gebied bedrading aan de I/O modules wordt gebruikt. Het bevat ook een deel van ModuleBus.
MTU verdeelt ModuleBus aan de I/O module en aan volgende MTU. Het produceert ook het correcte adres aan de I/O module door de uitgaande positiesignalen naar volgende MTU te verplaatsen.
Twee mechanische sleutels worden gebruikt om MTU voor verschillende soorten I/O modules te vormen. Dit is slechts een mechanische configuratie en het beïnvloedt niet de functionaliteit van MTU of de I/O module. Elke sleutel heeft zes posities, wat een totaal aantal 36 verschillende configuraties geeft.
Eigenschappen en voordelen
Algemene Informatie
Artikelaantal | 3BSE069209R1 |
Type | Compact |
Verbinding | Eindblok |
Kanalen | 32 |
Voltage | 50 V |
Steun | Beide richtingen |
Opzettend detail | Horizontale 55 ºC (131 °F) Verticaal 40 ºC (104 °F) |
Gebruik met I/O | AI810, AI815, AI835A, AI843, AI845, AI880A, DI810, DI811, DI818, DI830, DI831, DI840, DI880, DI885, DO818, DP840 |
Procesverbindingen | de terminal van de 40 poolschroef |
Kies/overtollige I/O uit | Kies uit |
Gedetailleerde gegevens
Maximumstroom per I/O kanaal | 2.5 A |
Maximum huidige procesverbinding | L1+ maximum 8A L2+ maximum 8A |
Aanvaardbare draadgrootte | Vast lichaam: 0,5 - 2,5 mm2 Vastgelopen: 0,5 - 1,5 mm2 |
Diëlektrisch testvoltage | 500 V a.c. |
I/O EINDeenheid VAN MTU
Naam | Type | Verbinding | Kanalen | Voltage | Steun |
TU810V1 | Compact | Eindblok | 16 | 50 V | Beide richtingen |
TU811V1 | Compact | Eindblok | 8 | 250 V | Beide richtingen |
TU812V1 | Compact | 25 speld D-Sub | 16 | 50 V | Beide richtingen |
TU813 | Compact | De schakelaar van de golfplaatmodule | 8 | 250 V | Beide richtingen |
TU814V1 | Compact | De schakelaar van de golfplaatmodule | 16 | 50 V | Beide richtingen |
TU818 | Compact | Eindblok | 32 | 50 V | Beide richtingen |
TU819 | Compact | 25 speld D-Sub | 32 | 50 V | Beide richtingen |
TU830V1 | Uitgebreid | Eindblok | 16 | 50 V | Beide richtingen |
TU831V1 | Uitgebreid | Eindblok | 8 | 250 V | Beide richtingen |
TU833 | Uitgebreid | De schakelaar van de golfplaatmodule | 16 | 50 V | Beide richtingen |
TU834 | Uitgebreid | Eindblok | 8 | 50 V | Beide richtingen |
TU835V1 | Uitgebreid | Eindblok | 8 | 50 V | Beide richtingen |
TU836V1 | Uitgebreid | Eindblok | 8 | 250 V | Beide richtingen |
TU837V1 | Uitgebreid | Eindblok | 8 | 250 V | Beide richtingen |
TU838 | Uitgebreid | Eindblok | 16 | 50 V | Beide richtingen |
TU839 | Uitgebreid | Eindblok | 8 | 250 V | Beide richtingen |
TU842 | Overtollig | Eindblok | 16 | 50 V | Horizontaal |
TU843 | Overtollig | Eindblok | 16 | 50 V | Verticaal |
TU844 | Overtollig | Eindblok | 8 | 50 V | Horizontaal |
TU845 | Overtollig | Eindblok | 8 | 50 V | Verticaal |
TU850 | Uitgebreid | Eindblok | 16 | 50 V | Beide richtingen |
TU851 | Uitgebreid | Eindblok | 16 | 250 V | Beide richtingen |
TU852 | Overtollig | 25 speld D-Sub | 16 | 50 V | Horizontaal |
TU854 | Overtollig | 25 speld D-Sub | 16 | 50 V | Horizontaal |
TU890 | Compact | Eindblok | 8 | 24 V | Horizontaal |
TU891 | Compact | Eindblok | 8 | 24 V | Horizontaal |
Milieu en certificatie
Ce-teken | Ja |
Elektrische veiligheid | CEI 61131-2 |
Gevaarlijke Plaats | ATEX-Streek 2 |
Mariene certificatie | ABS, BV, DNV-GL, LR, RS |
Beschermingsclassificatie | IP20 volgens CEI 60529 |
Corrosieve atmosfeer isa-S71.04 | G3 |
Klimaatexploitatievoorwaarden | 0 tot +55 °C (Opslag -40 tot +70 °C), RH=5 aan 95% geen condensatie, IEC/EN 61131-2 |
Verontreinigingsgraad | Graad 2, CEI 60664-1 |
Mechanische exploitatievoorwaarden | IEC/EN 61131-2 |
EMC | EN 61000-6-4, EN 61000-6-2 |
Overvoltagecategorieën | IEC/EN 60664-1, EN 50178 |
Materiaalklasse | Klasse I volgens CEI 61140; (beschermde aarde) |
RoHSnaleving | ENGELS 50581:2012 |
WEEE-naleving | DIRECTIVE/2012/19/EU |
Afmetingen
Hoogte | 170 mm (6,7 binnen.) met inbegrip van klink |
Breedte | 64 mm (2,52 binnen.) met inbegrip van schakelaar de geïnstalleerde rand, van 58,5 mm (2,3 binnen.) aan rand |
Diepte | 64 mm (2,52 binnen.), met inbegrip van terminals |
Gewicht | 0,17 kg (0,37 pond) |
