Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Productnaam: | EINDeenheid | Modelleer nr.: | TU810V1 |
|---|---|---|---|
| Artikelaantal: | 3BSE01320R1 | Type: | Compact |
| Verbinding: | Klemmenblok | Kanalen: | 16 |
| Voltage: | 50V | Kies/overtollige I/O uit: | Kies uit |
| Hoog licht: | ethernet de module van I o,plc i o modules |
||

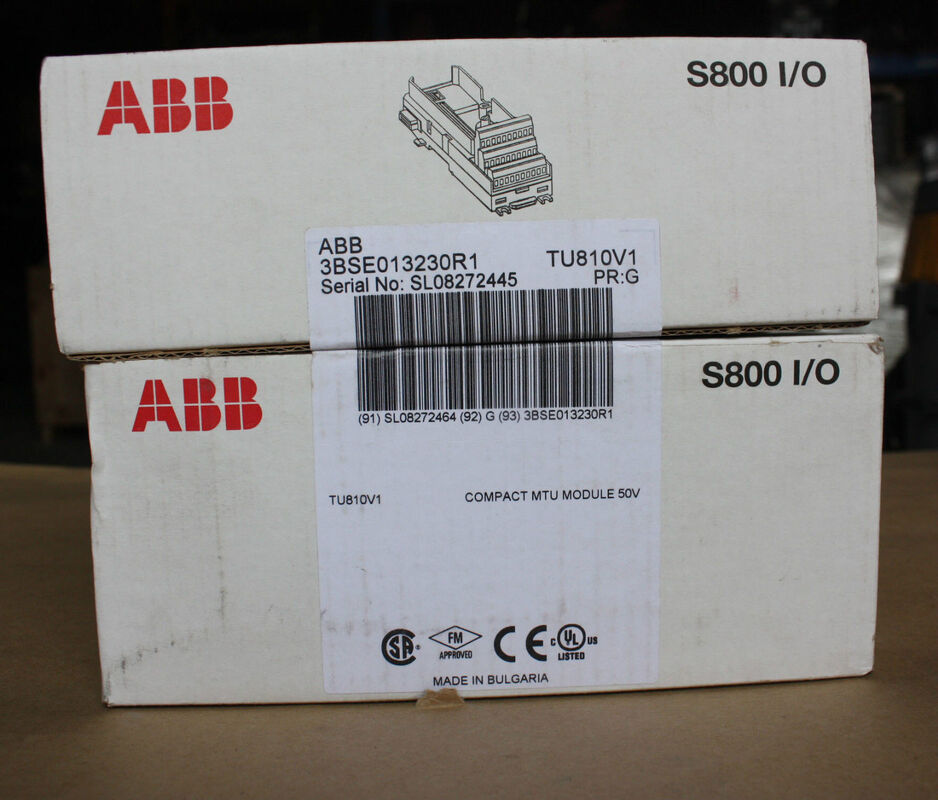

I/O MTU 3BSE01320R1 COMPACT VERZEGELD DE MODULEtu810v1 EINDblok 50V VAN ABB S800
Beschrijving van TU810V1
TU810/TU810V1 is 16 kanaliseert eenheid van de de modulebeëindiging van 50 V de compacte (MTU) voor S800 I/O. MTU is een passieve die eenheid voor verbinding van de gebied bedrading aan de I/O modules wordt gebruikt. Het bevat ook een deel van ModuleBus.
MTU verdeelt ModuleBus aan de I/O module en aan volgende MTU. Het produceert ook het correcte adres aan de I/O module door de uitgaande positiesignalen naar volgende MTU te verplaatsen.
Twee mechanische sleutels worden gebruikt om MTU voor verschillende soorten I/O modules te vormen. Dit is slechts een mechanische configuratie en het beïnvloedt niet de functionaliteit van MTU of de I/O module. Elke sleutel heeft zes posities, wat een totaal aantal 36 verschillende configuraties geeft.
Eigenschappen en voordelen
Algemene Informatie
| Artikelaantal | 3BSE013230R1 |
| Type | Compact |
| Verbinding | Eindblok |
| Kanalen | 16 |
| Voltage | 50 V |
| Steun | Beide richtingen |
| Opzettend detail | Horizontale 55 ºC (131 °F) Verticaal 40 ºC (104 °F) |
| Gebruik met I/O | AI810, AI815, AI820, AI830, AI830A, AI835, AI835A, AI845, AO810, AO810V2, AO815, AO820, AO845, AO845A, DI810, DI811, DI814, DI830, DI831, DI840, DI880, DI885, DO810, DO814, DO815, DO840, DO880, DP820, DP840 |
| Procesverbindingen | 2 x 2 Procesmacht, 5 x 2 Procesmacht (0 V) |
| Kies/overtollige I/O uit | Kies uit |
Gedetailleerde gegevens
| Maximumstroom per I/O kanaal | 2A |
| Maximum huidige procesverbinding | 5A |
| Aanvaardbare draadgrootte | Vast lichaam: 0,2 - 4 mm2 liepen vast: 0,2 - 2,5 mm2, AWG 24 - 12 |
| Diëlektrisch testvoltage | 500 V a.c. |
I/O EINDeenheid VAN MTU
| Naam | Type | Verbinding | Kanalen | Voltage | Steun |
|
TU810V1
|
Compact | Eindblok | 16 | 50 V | Beide richtingen |
| TU811V1 | Compact | Eindblok | 8 | 250 V | Beide richtingen |
| TU812V1 | Compact | 25 speld D-Sub | 16 | 50 V | Beide richtingen |
| TU813 | Compact | De schakelaar van de golfplaatmodule | 8 | 250 V | Beide richtingen |
| TU814V1 | Compact | De schakelaar van de golfplaatmodule | 16 | 50 V | Beide richtingen |
| TU818 | Compact | Eindblok | 32 | 50 V | Beide richtingen |
| TU819 | Compact | 25 speld D-Sub | 32 | 50 V | Beide richtingen |
| TU830V1 | Uitgebreid | Eindblok | 16 | 50 V | Beide richtingen |
| TU831V1 | Uitgebreid | Eindblok | 8 | 250 V | Beide richtingen |
| TU833 | Uitgebreid | De schakelaar van de golfplaatmodule | 16 | 50 V | Beide richtingen |
| TU834 | Uitgebreid | Eindblok | 8 | 50 V | Beide richtingen |
| TU835V1 | Uitgebreid | Eindblok | 8 | 50 V | Beide richtingen |
| TU836V1 | Uitgebreid | Eindblok | 8 | 250 V | Beide richtingen |
| TU837V1 | Uitgebreid | Eindblok | 8 | 250 V | Beide richtingen |
| TU838 | Uitgebreid | Eindblok | 16 | 50 V | Beide richtingen |
| TU839 | Uitgebreid | Eindblok | 8 | 250 V | Beide richtingen |
| TU842 | Overtollig | Eindblok | 16 | 50 V | Horizontaal |
| TU843 | Overtollig | Eindblok | 16 | 50 V | Verticaal |
| TU844 | Overtollig | Eindblok | 8 | 50 V | Horizontaal |
| TU845 | Overtollig | Eindblok | 8 | 50 V | Verticaal |
| TU850 | Uitgebreid | Eindblok | 16 | 50 V | Beide richtingen |
| TU851 | Uitgebreid | Eindblok | 16 | 250 V | Beide richtingen |
| TU852 | Overtollig | 25 speld D-Sub | 16 | 50 V | Horizontaal |
| TU854 | Overtollig | 25 speld D-Sub | 16 | 50 V | Horizontaal |
| TU890 | Compact | Eindblok | 8 | 24 V | Horizontaal |
| TU891 | Compact | Eindblok | 8 | 24 V | Horizontaal |
Milieu en certificatie
| Ce-teken | Ja |
| Elektrische veiligheid | CEI 61131-2, UL 508 |
| Gevaarlijke Plaats | C1 cULus van Afd. 2, C1-Streek 2 cULus, ATEX-Streek 2 |
| Mariene certificatie | ABS, BV, DNV-GL, LR, RS, CCS |
| Beschermingsclassificatie | IP20 volgens CEI 60529 |
| Corrosieve atmosfeer isa-S71.04 | G3 |
| Klimaatexploitatievoorwaarden | 0 tot +55 °C (Opslag -40 tot +70 °C), RH=5 aan 95% geen condensatie, IEC/EN 61131-2 |
| Verontreinigingsgraad | Graad 2, CEI 60664-1 |
| Mechanische exploitatievoorwaarden | IEC/EN 61131-2 |
| EMC | EN 61000-6-4, EN 61000-6-2 |
| Overvoltagecategorieën | IEC/EN 60664-1, EN 50178 |
| Materiaalklasse | Klasse I volgens CEI 61140; (beschermde aarde) |
| RoHSnaleving | ENGELS 50581:2012 |
| WEEE-naleving | DIRECTIVE/2012/19/EU |
Afmetingen
| Hoogte | 170 mm (6,7 binnen.) met inbegrip van klink |
| Breedte | 64 mm (2,52 binnen.) met inbegrip van schakelaar, van 58,5 mm (2,3 binnen.) de geïnstalleerde rand aan rand |
| Diepte | 64 mm (2,52 binnen.) met inbegrip van terminals |
| Gewicht | 0,17 kg (0,37 pond) |
