Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Productnaam: | I/O Module | Modelleer nr.: | TB840A |
|---|---|---|---|
| Artikelaantal: | 3BSE037760R1 | Protocol: | Modulebus van ABB |
| Meester of slaaf: | Slaaf | 24 V-consumptietype.: | 120 mA |
| TERMIANTION module: | TU807 | Artikel Nr.: | 3BSE039025R1 |
| Markeren: | digitale input-output module,ethernet de module van I o |
||

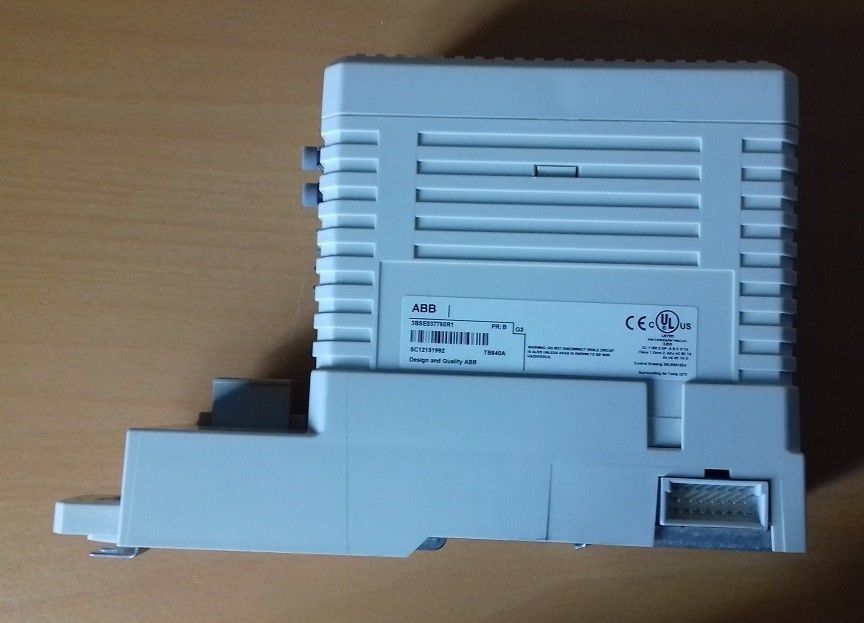

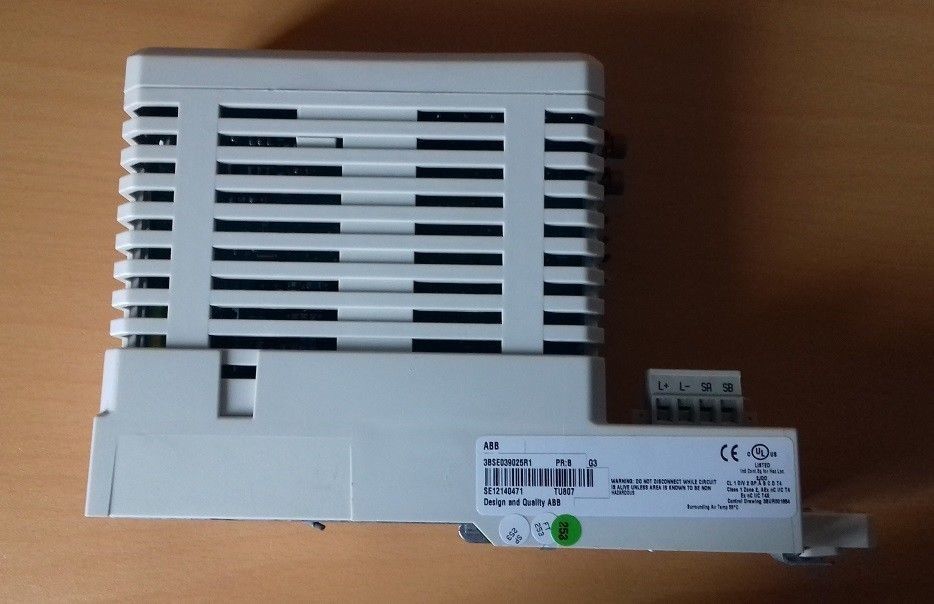

I/O TB840A 3BSE037760R1 DE CLUSTERmodem VAN ABB S800 & DE BEËINDIGINGSbasis VAN TU807 3BSE039025R1
Beschrijving van TB840A
S800 is I/O een uitvoerig, verdeeld en modulair proces I/O systeem dat met oudercontrolemechanismen en PLCs over industrie-standaardgebiedsbussen communiceert. De Modem van TB840 ModuleBus is een vezel optische interface aan Optische ModuleBus. TB840A wordt gebruikt in overtolligheidsconfiguraties waar elke module met verschillende optische ModuleBus-lijnen wordt verbonden, maar met zelfde elektromodulebus verbonden.
De ModuleBus-Modem heeft een elektro en optische Modulebus-interface die logisch gezien dezelfde bus is. Een maximum van 12 I/O modules kan met elektromodulebus worden verbonden en tot zeven clusters kunnen met de vezel optische ModuleBus worden verbonden. De vezel optische interface is voorgenomen voor lokale distributie van I/O clusters en waar meer dan 12 I/O modules in een I/O post worden vereist.

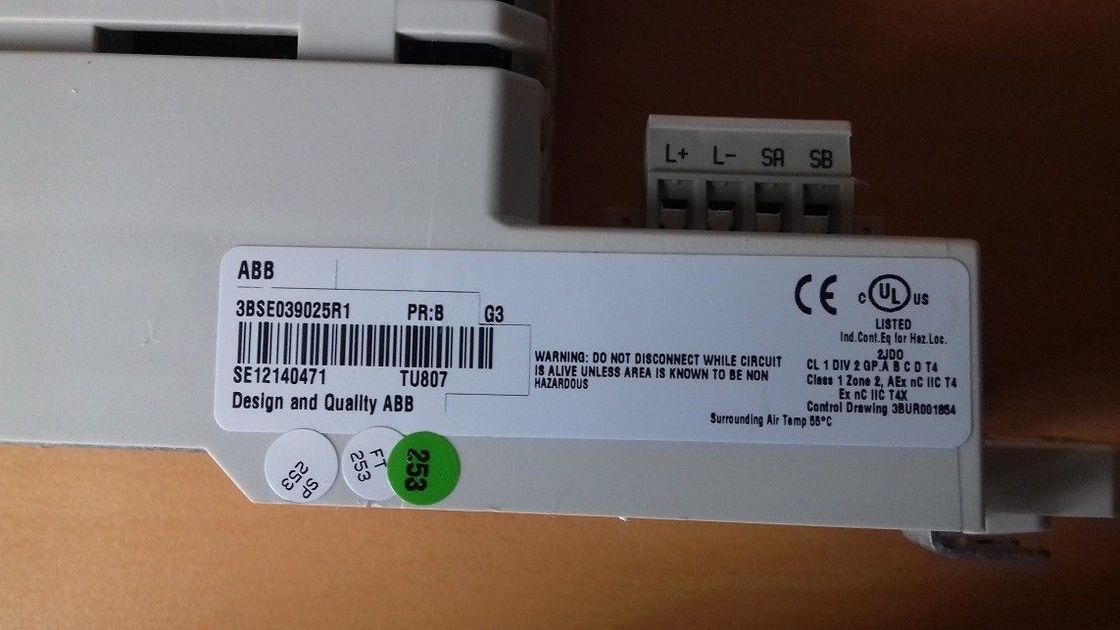

Beschrijving van TU807
TU807 is een eenheid van de modulebeëindiging (MTU) voor enige configuratie van Optische ModuleBus-Modem TB840/TB840A. MTU is een passieve eenheid die verbindingen voor voeding, één enkele elektromodulebus, één TB840/TB840A en een roterende schakelaar voor clusteradres die hebben (1 tot 7) plaatsen.
Algemene Informatie
TU840A
| Protocol | Modulebus van ABB |
| Artikelaantal | 3BSE037760R1 |
| Meester of slaaf | Slaaf |
| Lijnovertolligheid | Ja |
| Moduleovertolligheid | Ja |
| Heet Ruilmiddel | Ja |
| Gebruikt samen met HALLO Controlemechanisme | Ja |
TU807
| Protocol | Modulebus van ABB |
| Artikelaantal | 3BSE039025R1 |
| Meester of slaaf | Niet van toepassing |
| Heet Ruilmiddel | Nr |
| Gebruikt samen met HALLO Controlemechanisme | Nr |
| Machtsinput | 24 V D.C. (19,2 - 30 V) |
| Steun | Verticaal of Horizontaal |
Gedetailleerde gegevens
TB840A: 24 V-consumptietype. 120 mA
TU807:
| Schakelaar | Eindblok |
| 24 V-consumptietype. | N/A |
| ModuleBus huidige distributie | Maximum5v 1,5 A 24V 1,5 A |
| Mechanische Sleutels | 36 verschillende combinaties |
| Aanvaardbare draadgrootte | Vast lichaam: 0,2 - 2,5 mm2 Vastgelopen: 0,2 - 2,5 mm2, AWG 24 - 12 Geadviseerde torsie: 0,5 NM |
| Geschat isolatievoltage | 50 V |
| Dialectisch testvoltage | 500 V a.c. |
Mededelingen
| ModelNo. | Protocol | Meester of slaaf |
| CI801 | PROFIBUS DP-V1 | Slaaf |
| CI840A | PROFIBUS DP-V1 | Slaaf |
| CI853 | COMLI EN MODBUS RTU | Meester/Slaaf |
| CI854B | PROFIBUS DP-V1 | Meester |
| CI855 | MasterBus 300 van ABB | Meester |
| CI856 | S100 I/O VAN ABB | Meester |
| CI857 | INSUM VAN ABB | Meester |
| CI858 | DriveBus van ABB | Meester |
| CI860 | HSE van STICHTINGSfieldbus | Meester/Slaaf |
| CI865 | Satt I/O van ABB | Meester |
| CI867 | MODBUS TCP | Meester/Slaaf |
| CI868 | CEI 61850 | Meester/Slaaf |
| CI869 | Advant Fieldbus 100 van ABB | Slaaf |
| CI871 | PROFINET IO | Meester |
| CI873 | EtherNet IP/DeviceNet | Meester |
| TB820V2 | Modulebus van ABB | Slaaf |
| TB825 (Multiwijze) | Modulebus van ABB | Slaaf |
| TB826 (Enige Wijze) | Modulebus van ABB | Slaaf |
| TB840A | Modulebus van ABB | Slaaf |
| TB842 | Modulebus van ABB | Niet van toepassing |
| TU807 | Modulebus van ABB | Niet van toepassing |
| TU840 | Modulebus van ABB | Niet van toepassing |
| TU841 | Modulebus van ABB | Niet van toepassing |
| TU846 | Modulebus van ABB | Niet van toepassing |
| TU847 | Modulebus van ABB | Niet van toepassing |
| TU848 | Modulebus van ABB | Niet van toepassing |
| TU849 | Modulebus van ABB | Niet van toepassing |
Milieu en certificatie
| Temperatuur, het Werken | 0 tot +55 °C |
| Temperatuur, Opslag | -25 tot +70 °C |
| Verontreinigingsgraad | Graad 2, CEI 60664-1 |
| Corrosiebescherming | Isa-S71.04: G3 |
| Relatieve vochtigheid | 5 tot 95% geen condensatie |
| Beschermingsklasse | IP20 volgens EN60529, CEI 529 |
| EG-merk | Ja |
| Elektrische veiligheid | CEI 61131-2, UL 508 |
| Gevaarlijke plaats | C1 cULus van Afd. 2, C1-Streek 2 cULus, ATEX-Streek 2 |
| Mariene certificaten | ABS, BV, DNV-GL, LR, RS, CCS |
| RoHSnaleving | ENGELS 50581:2012 |
| WEEE-naleving | DIRECTIVE/2012/19/EU |
Eigenschappen en voordelen
TB840A:
TU807:
Afmetingen
TB840A:
| Hoogte | 119 mm (4,69 binnen.) |
| Breedte | 54 mm (2,13 binnen.) |
| Diepte | 96 mm (3,78 binnen.) |
| Gewicht (met inbegrip van basis) | 0,2 kg (0,44 pond) |
TU807:
| Hoogte | 186,5 mm (7,34“) met inbegrip van klink |
| Breedte | 59 mm (1,57“) |
| Diepte | 47 mm (1,85“) |
| Gewicht (met inbegrip van basis) | 0,45 kg (0,99 pond.) |
