Categorie: | Input-output Module | Geef opdracht tot Nr.: | 3BSE028925R1 |
---|---|---|---|
Signaalspecificatie: | 3 draadoto: Pt100, Cu10, NI100, Ni120 en weerstand biedende potentiometer | Geschat isolatievoltage: | 50V |
Diëlektrisch testvoltage: | 500VAC | Huidige consumptie +5 V Modulebus: | 70mA |
Modelaantal: | AI843 | Machtsdissipatie: | 1.6W |
Hoog licht: | plc i o modules,ethernet de module van I o |

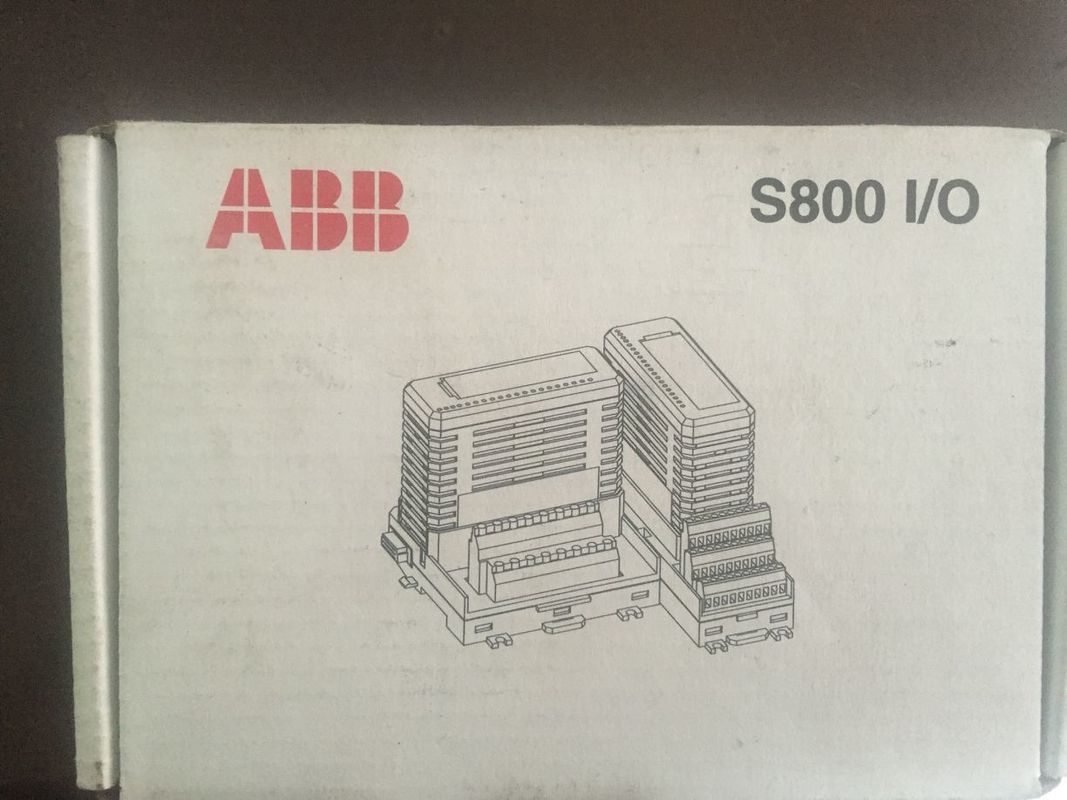

Analoge de Inputmodule 3BSE028925R1 -30 mV van ABB AI843 TC/mV aan +75 mV
De de Inputmodule van AI843 Thermocouple/mV verstrekt 8 differentiële inputkanalen voor Thermocouple/mV-metingen. De metingswaaiers configureerbaar per kanaal zijn: -30 mV aan lineaire +75 mV, of TC Types B, C, E, J, K, L, N, R, S, T en U. Een afzonderlijk Pt100-kanaal wordt gebruikt metingen voor van de „Koude Verbindings“ (de omringende) temperatuur, zo dienend als CJ-Kanaal voor CH. 1… 8.
De verbindingstemperatuur kan plaatselijk op de MTUs-schroefterminals, of op een verre vorm van de verbindingseenheid worden gemeten het apparaat. Alternatief die, kan een temperatuur van de moeilijke situatieverbinding voor de module door de gebruiker (als parameter) of een verbindingstemperatuur worden geplaatst door de toepassing wordt geplaatst.
Type | Analoge Input |
Signaalspecificatie | -30..75 MVLINEAR, TC TYPES B, C, E, J, K, L, N, R, S, T EN U |
Artikelaantal | 3BSE028925R1 |
Aantal kanalen | 8 |
Signaaltype | Zie lijst |
HERT | Nr |
SOE | Nr |
Overtolligheid | Ja |
Zeer integer | Nr |
Intrinsieke veiligheid | Nr |
Werktuigkundigen | S800 |
Resolutie | 16 beetjes |
Inputimpedantie | > 1 MΩ |
Isolatie | Groupwise van grond wordt geïsoleerd die |
Fout | Max. 0,1% |
Temperatuurafwijking | Type. 10 ppm/°C, Max. 25 ppm/°C |
Inputfilter (stijgingstijd 0-90%) | 1.1 kHz |
Updatecyclusduur | * (nr van actieve kanalen) Mej. 320 + 80 bij 50 Herz 267 + 67 * (nr van actieve kanalen) bij 60 Herz |
Maximumgebiedskabellengte | 600 meters (656 yards) of max. 500 Ω |
CMRR, 50Hz, 60Hz | 100 dB |
NMRR, 50Hz, 60Hz | > 40 dB |
Geschat isolatievoltage | 50 V |
Diëlektrisch testvoltage | 500 V a.c. |
Machtsdissipatie | 1.5 W |
Huidige consumptie +5 V Modulebus | 60 mA |
Huidige consumptie +24 V Modulebus | 50 mA |
Huidige consumptie +24 externe V | 0 |
Voorled's | F (ault), R (de V.N.), W (het arning) |
Supervisie | Modulefout: de verwijzing kanaliseert buitengrenzen, lage voeding Kanaalfout: open-circuit, CJ kanaalfout (CH 8): uit waaier 100°C (212°F) Verbindingskanaal) Lineaire kanaalfout: niets |
Statusaanwijzing van supervisie | Modulefout, Modulewaarschuwing, Kanaalfout |
Ce-teken | Ja |
Elektrische veiligheid | CEI 61131-2, UL 508 |
Gevaarlijke Plaats | C1 cULus van Afd. 2, C1-Streek 2 cULus, ATEX-Streek 2 |
Mariene certificatie | - |
Beschermingsclassificatie | IP20 volgens IEC60529 |
Corrosieve atmosfeer isa-S71.04 | G3 |
Klimaatexploitatievoorwaarden | 0 tot +55 °C (Opslag -40 tot +70 °C), RH=5 aan 95% geen condensatie, IEC/EN 61131-2 |
Verontreinigingsgraad | Graad 2, CEI 60664-1 |
Mechanische exploitatievoorwaarden | IEC/EN 61131-2 |
EMC | EN 61000-6-4 en EN 61000-6-2 |
Overvoltagecategorieën | IEC/EN 60664-1, EN 50178 |
Materiaalklasse | Klasse I volgens CEI 61140; (beschermde aarde) |
Maximum omgevingstemperatuur | 55 °C (131 °F), voor verticale steun in compacte MTU 40 °C (104 °F) |
RoHSnaleving | ENGELS 50581:2012 |
WEEE-naleving | DIRECTIVE/2012/19/EU |
