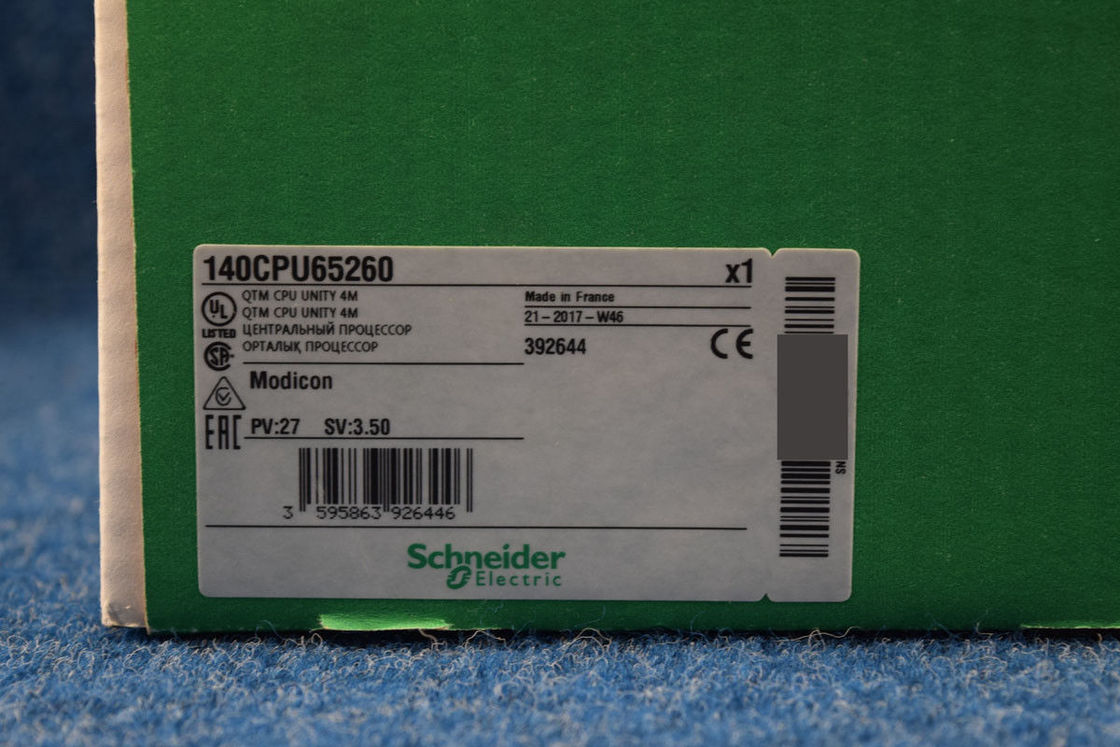

QuantumPLC CPU van 140CPU65260C Shchnider Modicon Quantum-processor met enkele sleuf 80486 met wiskundig

Vervaardiger:

Modicon Quantum

Serie:

Quantum CPU's

Gewicht:

2 lb

Product of onderdeel:

Eenheidsprocessor

Clockfrequentie:

266 MHz

Aantal slots:

10

16

2

4

6

Aantal rekken:

2 - plaatselijke racks

Aantal verdeelde I/O-stations:

63 stations - 1 rack - 3 gedistribueerde netwerken

Nummer van het afstands I/O-station:

31 - 2 afstandsrekjes

Discrete I/O-nummer:

8000 ingangen, 8000 uitgangen - verdeeld - per netwerk

31744 ingangen, 31744 uitgangen - op afstand

Onbeperkt (26 slots max) - lokaal

Analog I/O-nummer:

Onbeperkt (26 slots max) - lokaal

500 ingangen, 500 uitgangen - verdeeld - per netwerk

Invoer 1984 Uitvoer 1984 - afstandsbediening

Applicatie-specifieke I/O:

Precieze tijdstempel

Teller

High-speed onderbrekingsinvoer

Serieel verband

Aantal facultatieve modules:

6 (Ethernet, Modbus, Modbus Plus, Profibus DP, Sy/Max)

Maximaal aantal verbindingen:

Onbeperkt (AS-Interface) - lokaal

6 (Profibus DP) - lokaal

6 (Modbus Plus) - lokaal

6 (Ethernet TCP/IP) - lokaal

4 (AS-interface) - afstandsbediening

2 (AS-Interface) - verdeeld

1 (USB)

1 (Modbus) - RS232/485 Modbus/ASCII

Type geïntegreerde aansluiting:

1 Ethernet TCP/IP

1 Modbus

1 Modbus Plus

1 USB

Controles:

Procescontrole

Geheugenbeschrijving:

Uitbreidbare 8 MB - bestandsopslag met PCMCIA kaart

Uitbreidbaar 7168 kB - programma met PCMCIA kaart

Intern geheugen 768 kB

Schakelfunctie:

Sleutelschakelaargeheugenpoort aan/uit

Toepassingsstructuur:

4 bijwerkingen

32 timer onderbreken taken

128 onderbreken taken

128 I/O onderbrekende taken

1 periodieke snelle taak

1 cyclische/periodieke hoofdtaak

Uitvoeringstijd per instructie:

0.48- Wat is er?0.56 μs drijvende punten

0.0525- Wat is er?0.075 μs Boolean

0.045- Wat is er?0.06 μs op het woord

0.045- Wat is er?0.06 μs op vaste puntrekenkunde

Uitvoeringstijd voor 1 K-instructie:

9.91 65 % Boolean en 35 % numeriek

10.28 100 % Boolean

System overhead:

1 ms - hoofdtaak

0.2 ms - snelle taak

Busstroomvereiste:

2160 mA

Lokale signaal:

1 LED rood voor Ethernet-botsing

1 LED groen voor Ethernet-activiteit (COM)

Elektrische aansluiting:

1 vrouwelijke connector, type connector: SUB-D 9 voor aansluiting op de Modbus Plus

netwerk

1 connector, type connector: RJ45 voor het aansluiten van de Modbusbus

1 connector, type connector: RJ45 voor het aansluiten van Ethernet-netwerk

1 connector, type connector: MT-RJ (optische vezels) voor het verbinden van primaire en

secundaire PLC's (hot standby architectuur)
