Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Naam van het product: | INPUTmodule | Model nr.: | DI880 |
|---|---|---|---|
| Artikelaantal: | 3BSE028586R1 | Signaalspecificatie: | 24 V D.C. |
| Aantal kanalen: | 16 kanalen | Signaaltype: | Het huidige dalen |
| type: | Analoge Input | Werktuigkundigen: | S800 |
| Markeren: | plc i o modules,ethernet de module van I o |
||

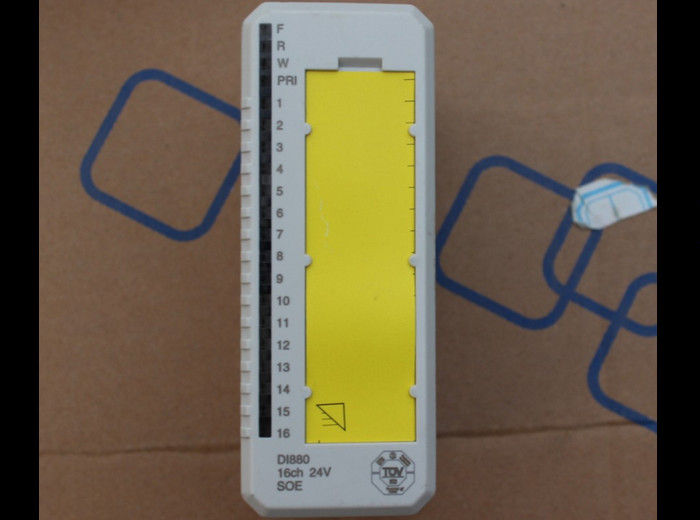

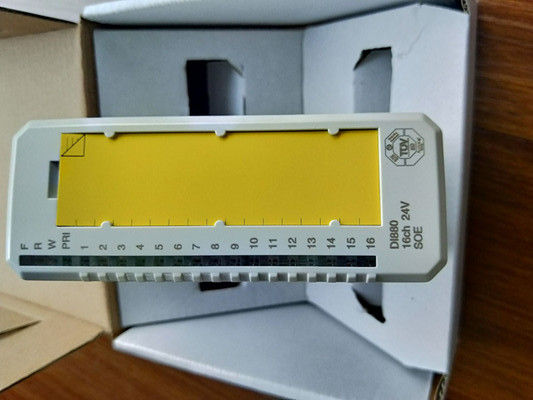

ABB DI880 3BSE028586R1 HIGH INTEGRY DIGITAL INPUT MODUL met TU810V1 basis
Beschrijving van DI880:
De DI880 is een 16 kanaal 24 V DC digitale invoermodule voor eenmalige of redundante configuratie.Elk invoerkanaal bestaat uit stroombeperkende componenten, EMC-beschermingscomponenten, input-state indicator LED en optische isolatie barrière.De functie Sequence of Event (SOE) kan gebeurtenissen verzamelen met een resolutie van 1 msDe event queue kan tot 512 x 16 events bevatten. De functie bevat een sluiterfilter voor het onderdrukken van ongewenste events.De SOE-functie kan de volgende status rapporteren in het evenementenbericht, wachtrij vol, synchronisatie jitter, onzekere tijd, sluiter filter actief en kanaal fout.
Algemene informatie
| Type | Digitale invoer |
| Signalspecificatie | 24 V stroom |
| Artikelnummer | 3BSE028586R1 |
| Aantal kanalen | 16 |
| Signaltype | Stroomverzinken |
| HART | - Nee, niet echt. |
| Staatsonderneming | - Ja, dat klopt. |
| Afschaffing | - Ja, dat klopt. |
| Hoge integriteit | - Ja, dat klopt. |
| Intrinsieke veiligheid | - Nee, niet echt. |
| Mechanische werkzaamheden | S800 |
I/O-modules
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | A.I. 843 | AI845 | AI880A |
| AI890 | A.I.893 | Al895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Gedetailleerde gegevens
| Invoerspanningsbereik, "0" | -30... +5 V |
| Invoerspanningsbereik, "1" | 1130 V |
| Inputimpedantie | 3.1 kΩ |
| Isolatie | Groepsgewijs van de grond geïsoleerd |
| Filtertijden (digitaal, selecteerbaar) | 0 tot 127 ms |
| Stroombeperking | Ingebouwd in de huidige beperkte sensor vermogen |
| Maximale lengte van de veldkabel | 600 meter (656 meter) |
| Accuraatheid van de gebeurtenisopname | -0 ms / +1,3 ms |
| Resolutie voor het opnemen van gebeurtenissen | 1 ms |
| Nominale isolatiespanning | 50 V |
| Dielectrische testspanning | 500 V.c. |
| Energieverlies | 2.4 W |
| Stroomverbruik +5 V Modulebus | Typisch 125 mA, maximaal 150 mA |
| Stroomverbruik + 24 V extern | 15 mA + sensorvermogen, max. 527 mA |
Diagnostiek
| LED's voor | F (ault), R (un), W (lezen), P (rimary), Kanaal 1-16 Status |
| Toezicht | Procesvermogen, interne circuits |
| Aanduiding van de status van het toezicht | Fout van de module, waarschuwing van de module, fout van het interne kanaal |
Milieu en certificering
| CE-markering | - Ja, dat klopt. |
| Elektrische veiligheid | IEC 61131-2, UL 508 |
| Gevaarlijke plaats | C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2 |
| Certificering van schepen | ABS, BV, DNV-GL, LR, RS, CCS |
| Beschermingscategorie | IP20 volgens IEC 60529 |
| Corrosieve atmosfeer ISA-S71.04 | G3 |
| Klimatische bedrijfsomstandigheden | 0 tot +55 °C (opslag -40 tot +70 °C), RH=5 tot 95% geen condensatie, IEC/EN 61131-2 |
| Verontreinigingsgraad | Graad 2, IEC 60664-1 |
| Mechanische bedrijfsomstandigheden | IEC/EN 61131-2 |
| EMC | EN 61000-6-4 en EN 61000-6-2 |
| Overspanningscategorieën | IEC/EN 60664-1, EN 50178 |
| Klasse van de uitrusting | Klasse I volgens IEC 61140; (grondbeschermd) |
| Maximale omgevingstemperatuur | 55 °C (131 °F), voor verticale montage in compacte MTU's 40 °C (104 °F) |
| RoHS-naleving | EN 50581:2012 |
| Naleving van WEEE | Richtlijn 2012/19/EU |
Compatibiliteit
| Gebruik met MTU | De in lid 1 bedoelde vergunningen zijn uitsluitend van toepassing op: |
| Sleutelcode | FF |
Afmetingen
| Hoogte | 119 mm (4,7 ̊) |
| Breedte | 45 mm (1,77 ̊) |
| Diepte | 102 mm (4.01 ), 111 mm (4.37 ), inclusief aansluiting |
| Gewicht | 00,15 kg (0,33 lbs) |
