Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Productnaam: | Inputmodule | Modelleer nr.: | DI814 |
---|---|---|---|
Artikelaantal: | 3BUR001454R1 | Signaalspecificatie: | 24 V D.C. |
Aantal kanalen: | 16 kanalen | Signaaltype: | Het huidige dalen |
Type: | Analoge Input | Werktuigkundigen: | S800 |
Hoog licht: | ethernet de module van I o,digitale input-output module |

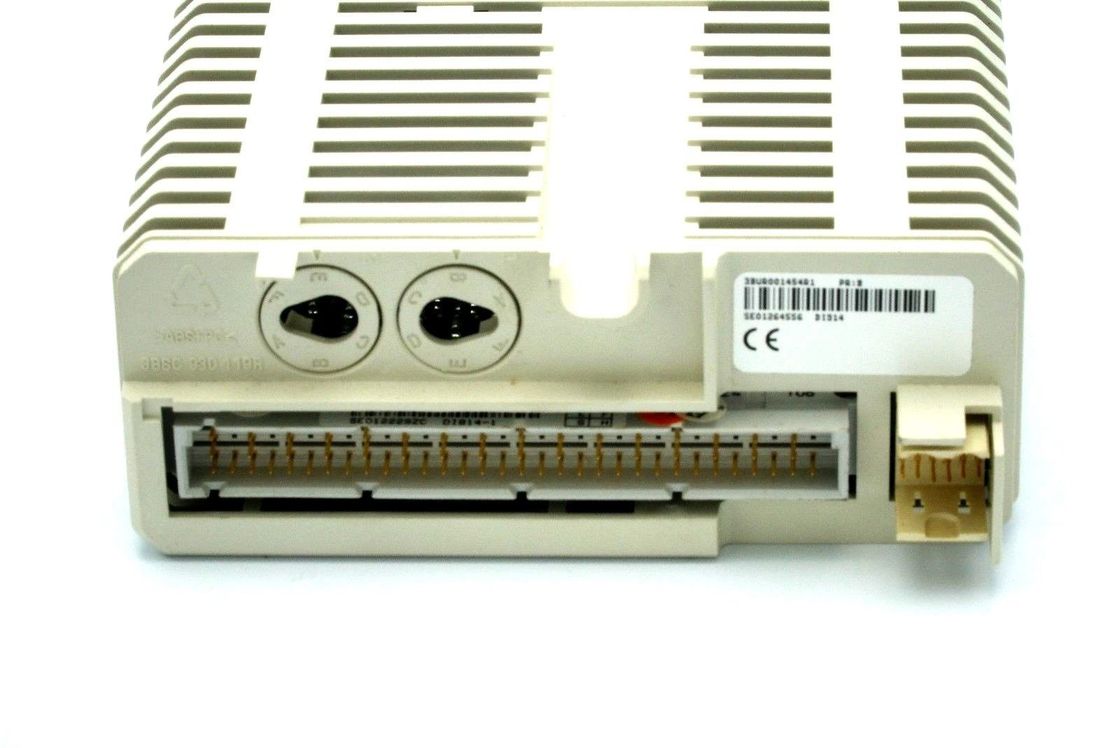

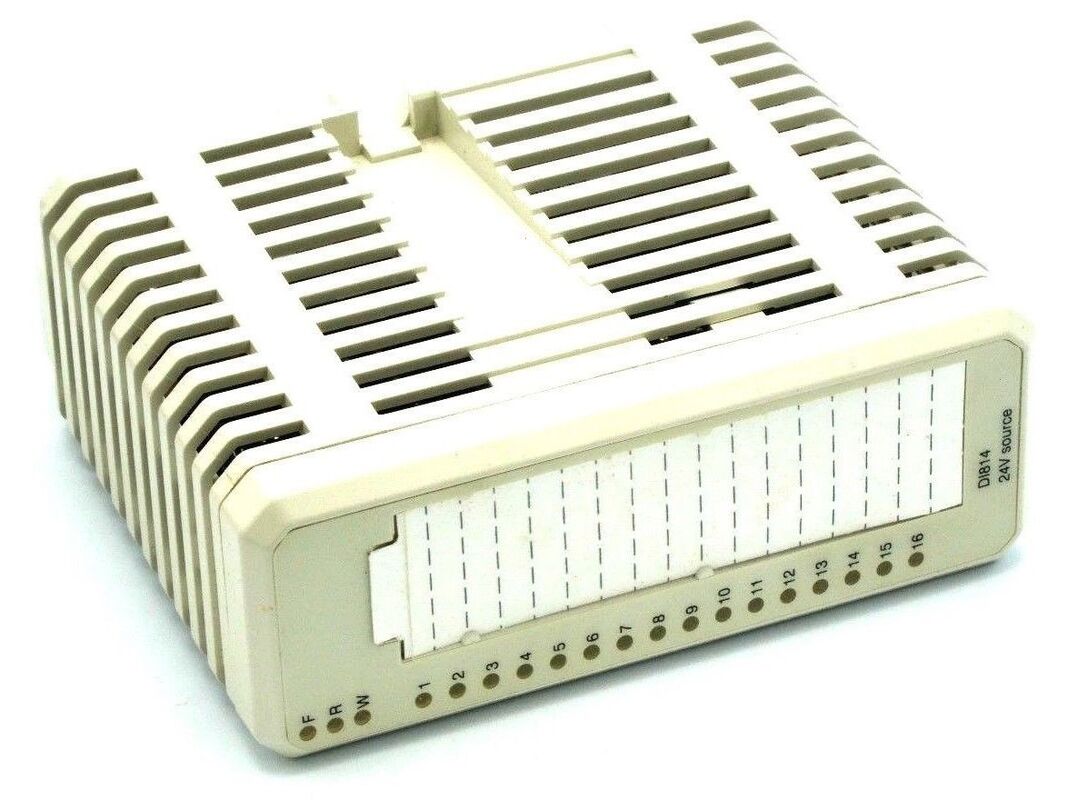

I/O DIGITALE DE INPUTmodule DI814 24VDC 2X8 CH VAN ABB 3BUR001454R1 S800. NIEUW
Beschrijving van DI814:
De waaier van het inputvoltage is 18 tot 30 volt gelijkstroom en de ingangsstroombron bedraagt 6 mA 24 V. De input is verdeeld in twee individueel geïsoleerde groepen met acht kanalen en één die voltagesupervisie in elke groep worden ingevoerd. Elk inputkanaal bestaat uit stroom die componenten, EMC beschermingscomponenten, de aanwijzingsleiden van de inputstaat en optische isolatiebarrière beperken. De de supervisieinput van het procesvoltage geeft de signalen van de kanaalfout als het voltage verdwijnt. Het foutensignaal kan door ModuleBus worden gelezen.
Algemene Informatie
Type | Digitale Input |
Signaalspecificatie | 24 V D.C. |
Artikelaantal | 3BUR001454R1 |
Aantal kanalen | 16 |
Signaaltype | Huidige sourcing |
HERT | Nr |
SOE | Nr |
Overtolligheid | Nr |
Zeer integer | Nr |
Intrinsieke veiligheid | Nr |
Werktuigkundigen | S800 |
I/O Modules
AI801 | AI810 | AI815 | AI820 | AI825 |
AI830A | AI835A | AI843 | AI845 | AI880A |
AI890 | AI893 | AI895 | AO801 | AO810V2 |
AO815 | AO820 | AO845A | AO890 | AO895 |
DI801 | DI802 | DI803 | DI810 | DI811 |
DI814 | DI818 | DI820 | DI821 | DI825 |
DI828 | DI830 | DI831 | DI840 | DI880 |
DI890 | DO801 | DO802 | DO810 | DO814 |
DO815 | DO818 | DO820 | DO821 | DO828 |
DO840 | DO880 | DO890 | DP820 | DP840 |
Gedetailleerde gegevens
De waaier van het inputvoltage, „0“ | -30..5 V |
De waaier van het inputvoltage, „1“ | 15..30 V |
Inputimpedantie | 3.5 kΩ |
Isolatie | Groupwise van grond, 2 groepen met 8 kanalen wordt geïsoleerd dat |
Filtertijden (digitaal, verkiesbaar) | 2, 4, 8, Mej. 16 |
Het huidige beperken | De sensormacht kan huidig zijn door MTU wordt beperkt die |
Maximumgebiedskabellengte | 600 meters (656 yards) |
Geschat isolatievoltage | 50 V |
Diëlektrisch testvoltage | 500 V a.c. |
Machtsdissipatie | Type. 1.8 W |
Huidige consumptie +5 V Modulebus | 50 mA |
Huidige consumptie +24 V Modulebus | 0 |
Huidige consumptie +24 externe V | 0 |
Diagnostiek
Voorled's | F (ault), R (de V.N.), W (het arning), Kanaal 1-16 („0“ of „1“) |
Supervisie | Procesvoltage, 1 per groep |
Statusaanwijzing van supervisie | Modulefout, Modulewaarschuwing, Kanaalfout |
Eigenschappen en voordelen
Milieu en certificatie
Ce-teken | Ja |
Elektrische veiligheid | CEI 61131-2, UL 508 |
Gevaarlijke Plaats | C1 cULus van Afd. 2, C1-Streek 2 cULus, ATEX-Streek 2 |
Mariene certificatie | ABS, BV, DNV-GL, LR, RS, CCS |
Beschermingsclassificatie | IP20 volgens IEC60529 |
Corrosieve atmosfeer isa-S71.04 | G3 |
Klimaatexploitatievoorwaarden | 0 tot +55 °C (Opslag -40 tot +70 °C), RH=5 aan 95% geen condensatie, IEC/EN 61131-2 |
Verontreinigingsgraad | Graad 2, CEI 60664-1 |
Mechanische exploitatievoorwaarden | IEC/EN 61131-2 |
EMC | EN 61000-6-4 en EN 61000-6-2 |
Overvoltagecategorieën | IEC/EN 60664-1, EN 50178 |
Materiaalklasse | Klasse I volgens CEI 61140; (beschermde aarde) |
Maximum omgevingstemperatuur | 55 °C (131 °F), voor verticale steun in compacte MTU 40 °C (104 °F) |
RoHSnaleving | ENGELS 50581:2012 |
WEEE-naleving | DIRECTIVE/2012/19/EU |
Compability
Gebruik met MTU | TU810, TU812, TU814, TU830, TU838 |
Het sluitencode | BE |
Afmetingen
Hoogte | 119 mm (4,7“) |
Breedte | 45 mm (1,77“) |
Diepte | 102 mm (4,01“), 111 mm (4,37“) met inbegrip van schakelaar |
Gewicht | 0,15 kg (0,33 pond.) |
Terminal:
TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
Sommige die ABB-punten door WTL worden verkocht:
WTL is niet aansprakelijk voor om het even welke lichamelijk letsel of bezitsschade als gevolg van het gebruik van dit materiaal. Het is
de verantwoordelijkheid van de koper in verband met de veilige behandeling & de verrichting van dit materiaal en om materiaal te verifiëren is
naleving aan hun machines.
