| Productnaam: | Inputmodule | Modelleer nr.: | AI895 |
|---|---|---|---|
| Artikelaantal: | 3BSC690086R1 | Signaalspecificatie: | 4… 20 mA |
| Aantal kanalen: | 8 kanalen | Signaaltype: | Eenpolige gebeëindigd enig |
| Type: | Analoge Input | Werktuigkundigen: | S800 |
| Hoog licht: | ethernet de module van I o,digitale input-output module |
||

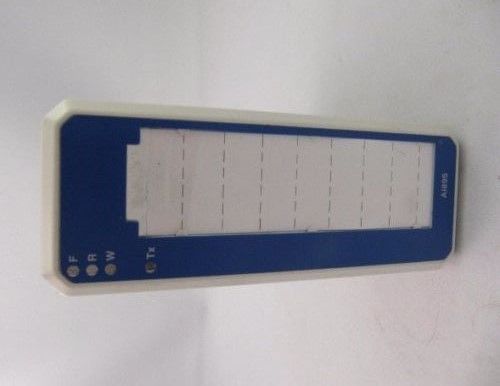

Module van de de Reeks kanaliseert de Analoge Input van ABB S800 AI895 3BSC690086R1, 8, 4-20mA/Hart
Beschrijving van AI895:
De Analoge de Inputmodule van AI895 kan zenders met 2 draden direct omzetten en met een bepaalde verbinding kan het 4 draadzenders ook omzetten zonder het HERTvermogen te verliezen. De Analoge de Inputmodule van AI895 heeft 8 kanalen. De module omvat de Intrinsieke componenten van de Veiligheidsbescherming op elk kanaal voor verbinding om materiaal op gevaarlijke gebieden zonder de behoefte aan extra externe apparaten te verwerken. Elk kanaal kan een two-wire van het proceszender en HERT mededeling aandrijven en controleren. De daling van het inputvoltage van de huidige input is typisch 3 V, inbegrepen PTC. De zenderlevering voor elk kanaal kan minstens 15 V bij een 20 mA lijnstroom verstrekken om Ex verklaarde proceszenders aan te drijven en is beperkt tot 23 mA in overbelastingsvoorwaarden.
TU890 en TU891 Compacte MTU kan met deze module worden gebruikt en het laat twee draadverbinding aan de procesapparaten zonder toe extra terminals. TU890 voor Ex toepassingen en TU891 voor niet Ex toepassingen.
Algemene Informatie
| Type | Analoge Input |
| Signaalspecificatie | 4… 20 mA |
| Artikelaantal | 3BSC690086R1 |
| Aantal kanalen | 8 |
| Signaaltype | Eenpolige gebeëindigd enig |
| HERT | Ja |
| SOE | Nr |
| Overtolligheid | Nr |
| Zeer integer | Nr |
| Intrinsieke veiligheid | Ja |
| Werktuigkundigen | S800 |
I/O Modules
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Gedetailleerde gegevens
| Resolutie | 12 beetje |
| Isolatie | Groupwise van grond wordt geïsoleerd die |
| Onder/over waaier | 1.5 / 22 mA |
| Fout | Type. 0,05%, Max. 0,1% |
| Temperatuurafwijking | Type. 100 ppm/°C |
| Inputfilter (stijgingstijd 0-90%) | Mej. 20 |
| Het huidige beperken | Gebouwd in huidige beperkte zendermacht |
| CMRR, 50Hz, 60Hz | >80 dB |
| NMRR, 50Hz, 60Hz | >10 dB |
| Geschat isolatievoltage | 50V |
| Diëlektrisch testvoltage | 500V a.c. |
| Machtsdissipatie | 4.75 W |
| Huidige consumptie +5 V Modulebus | Type. 130 mA |
| Huidige consumptie +24 externe V | Type. 270 mA, Max. |
Diagnostiek
| Voorled's | F (ault), R (de V.N.), W (het arning), Tx (HERTcommuniation) |
| Supervisie | Interne proceslevering |
Eigenschappen en voordelen
• 8 kanalen voor 4… 20 mA, kiezen gebeëindigde eenpolige input uit.
• HERTmededeling.
• 1 groep van 8 die kanalen van grond worden geïsoleerd.
• Macht en monitor voor Ex verklaarde two-wire zenders.
• Niet energie-opslaand analoge input voor uiterlijk aangedreven bronnen.
Compability
| Gebruik met MTU | TU890, TU891 OF TU891Z |
| Het sluitencode | VE |
Afmetingen
| Hoogte | 119 mm (4,7“) |
| Breedte | 45 mm (1,77“) |
| Diepte | 102 mm (4,01“), 111 mm (4,37“) met inbegrip van schakelaar |
| Gewicht | 0,2 kg (0,44 pond.) |
