Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Productnaam: | Inputmodule | Modelleer nr.: | AI820 |
---|---|---|---|
Artikelaantal: | 3BSE008544R1 | Signaalspecificatie: | -20. +20 mA, 0(4). .20 mA, -10. +10 V, 0(2). .10 V |
Aantal kanalen: | 4 | Signaaltype: | Bipolair verschil |
Type: | Analoge invoer | Mechanica: | S800 |
Hoog licht: | digitale input-output module,plc i o modules |

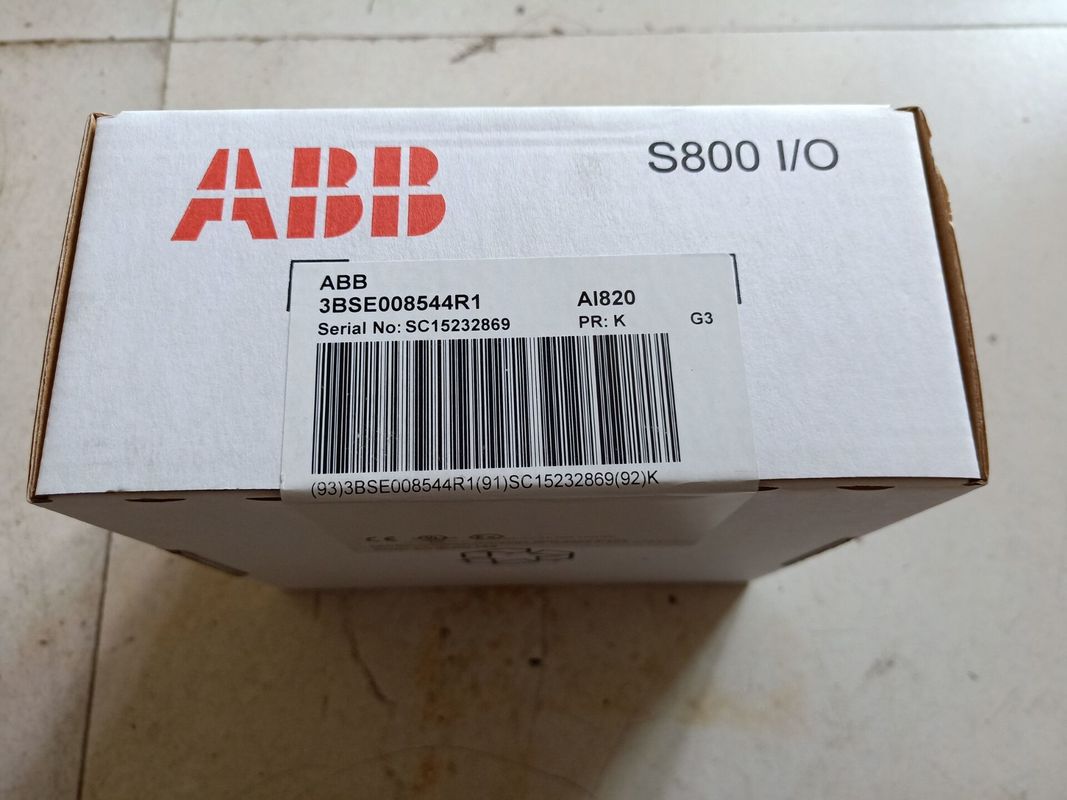

Digitale I/O Module 4 van ABB S800 Module van de kanalenai820 3BSE008544R1 de Analoge Input
I/O Modules
AI801 | AI810 | AI815 | AI820 | AI825 |
AI830A | AI835A | AI843 | AI845 | AI880A |
AI890 | AI893 | AI895 | AO801 | AO810V2 |
AO815 | AO820 | AO845A | AO890 | AO895 |
DI801 | DI802 | DI803 | DI810 | DI811 |
DI814 | DI818 | DI820 | DI821 | DI825 |
DI828 | DI830 | DI831 | DI840 | DI880 |
DI890 | DO801 | DO802 | DO810 | DO814 |
DO815 | DO818 | DO820 | DO821 | DO828 |
DO840 | DO880 | DO890 | DP820 | DP840 |
Algemene Informatie
Type | Analoge Input |
Signaalspecificatie | -20. +20 mA, 0(4). .20 mA, -10. +10 V, 0(2). .10 V |
Artikelaantal | 3BSE008544R1 |
Aantal kanalen | 4 |
Signaaltype | Bipolair verschil |
HERT | Nr |
SOE | Nr |
Overtolligheid | Nr |
Zeer integer | Nr |
Intrinsieke veiligheid | Nr |
Werktuigkundigen | S800 |
Gedetailleerde Gegevens:
Resolutie | 14 beetjeplusteken |
Inputimpedantie | 200 kΩ ± 25% (voltagewijze, gemeenschappelijke wijze) 800 kΩ ± 25% (voltagewijze, normale wijze) 250 Ω (huidige input) |
Isolatie | Groupwise van grond wordt geïsoleerd (RIV=50 V die) |
Onder/over waaier | ± 15% |
Fout | Max. 0,1% |
Temperatuurafwijking | Voltage: Max. 70 ppm/°C-Stroom: Max. 50 ppm/°C |
Inputfilter (stijgingstijd 0-90%) | Mej. 40 |
Het huidige beperken | De zendermacht kan huidig zijn door MTU wordt beperkt die |
Maximumgebiedskabellengte | 600 meters (656 yards) |
Diëlektrisch testvoltage | 500 V a.c. |
Machtsdissipatie | 1.7 W |
Huidige consumptie +5 V Modulebus | 80 mA |
Huidige consumptie +24 V Modulebus | 0 |
Huidige consumptie +24 externe V | 70 mA |
Beschrijving van AI820:
De Analoge de Inputmodule van AI820 heeft 4 differentiële, bipolaire stroom/voltageinput. Elk kanaal kan of een voltage of huidige input zijn. De huidige input kan een toevallige maximum normale wijze 30 weerstaan de verbinding van V D.C. Om de huidige inputkring tegen gevaarlijke inputniveaus te beschermen, d.w.z., door een 24 V-bron toevallig te verbinden, is de weerstandsclassificatie van de huidige de betekenisweerstanden van 250W ongeveer 5 Watts. Dit is bedoeld één kanaal tegelijkertijd tijdelijk om slechts te beschermen.
De module verdeelt de externe zenderlevering aan elk kanaal. Dit voegt een eenvoudige verbinding (met uitgebreide MTUs) toe om de levering aan externe 2 draadzenders te verdelen. Er is geen stroom die op de terminals van de zendermacht beperken.
Alle 4 kanalen zijn geïsoleerd van ModuleBus in één groep. De macht aan de inputstadia wordt omgezet van 24 V op ModuleBus.
Diagnostiek
Voorled's | F (ault), R (de V.N.), W (het arning) |
Supervisie | Interne Voeding |
Statusaanwijzing van supervisie | Modulefout, Modulewaarschuwing, Kanaalfout |
Eigenschappen en voordelen
Compability
Gebruik met MTU | TU810, TU812, TU814, TU830, TU833 |
Het sluitencode | BB |
Afmetingen
Hoogte | 119 mm (4,7“) |
Breedte | 45 mm (1,77“) |
Diepte | 102 mm (4,01“), 111 mm (4,37“) met inbegrip van schakelaar |
Gewicht | 0,2 kg (0,44 pond.) |
Terminal:
TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
