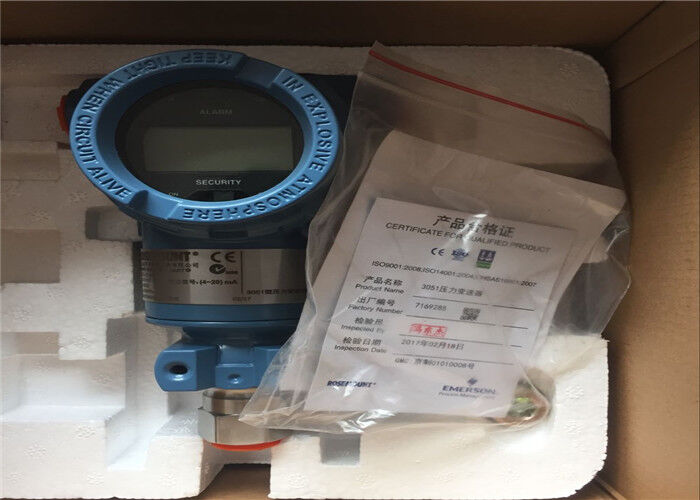

Rosemount 3051 Smart DP Cell Transmitter Druk Temperatuur Transmitter 3051DP 3051GP
3051DP 3051GPBeschrijving
De Rosemount 3051 Pressure Transmitter-familie is een wereldberoemde reeks instrumenten voor het meten van druk, drukverschil en niveau in industriële processen. 3051DP(Differentiële druk) model is ontworpen voor stroom-, niveau- en differentialdruktoepassingen waarbij de druk wordt gemeten over twee punten (bijv. over een openingsplaat). 3051GP(Gauge Pressure) model meet de druk ten opzichte van de atmosferische druk.Deze zenders zijn een hoeksteen van procesmeting in industrieën zoals olie en gas.Deze zijn voorzien van de industrie-standaard capacitieve sensortechnologie, die zelfs onder moeilijke omstandigheden een robuuste prestatie biedt.
3051DP 3051GPKenmerken
- •
Superieure prestaties:Biedt een hoge nauwkeurigheid (tot ± 0,075% van de span voor de 3051DP, ± 0,1% voor de 3051GP), waardoor precieze metingen voor kritieke procesbesturing worden gewaarborgd.
- •
Onovertroffen stabiliteit:Geavanceerde sensorontwerp- en productieprocessen resulteren in een langetermijndrift van minder dan ±0,15% van de URL per 10 jaar, waardoor onderhoudsbehoeften en kalibratiecycli worden verminderd.
- •
Robuuste sensortechnologie:De beproefde capacitieve siliciumsensor biedt uitstekende bescherming tegen overdruk en weerstand tegen schokken en trillingen.
- •
Intelligente elektronica:Het beschikt over de krachtige SensorTM-technologie, met gedetailleerde diagnoses, een instelbaar LCD-scherm en een brede afdraaiverhouding (tot 100:1),met een zender voor een breed scala aan toepassingen.
- •
Wereldwijde veiligheidscertificeringen:Verkrijgbaar met een breed scala aan internationale veiligheids- en gevaarlijkheidsgoedkeuringen (bv. FM, ATEX, IECEx, SIL 2/3), waardoor ze wereldwijd geschikt zijn voor gebruik in explosieve omgevingen.
- •
Gemakkelijk integreren en configureren:Kan eenvoudig worden geconfigureerd en gecontroleerd met behulp van de Rosemount 375 Field Communicator, AMS Device Manager of de lokale knopinterface.
3051DP 3051GPMateriaal en toepassing
- •
Sensordiafragma:Verkrijgbaar in verschillende materialen, waaronder 316L roestvrij staal, Hastelloy C-276, Monel, en Tantalumvoor het hanteren van corrosieve en schuurmiddelen.
- •
Procesverbindingen:Meestal gemaakt van 316 roestvrij staalAndere legeringen zoals koolstofstaal of Hastelloy zijn beschikbaar voor specifieke diensten.
- •
Elektronische behuizing:Gebouwd van duurzaam materiaal AluminiumlegeringVoor zeer corrosieve omgevingen zijn optioneel roestvrijstalen behuizingen beschikbaar.
- •
Verzegelingen/O-Rings:Standaard afdichting is Viton (FKM)Opties zoals: EPDM, Kalrez (FFKM), en PTFEzijn beschikbaar voor verschillende temperatuur- en chemische compatibiliteitseisen.
3051DP 3051GPPrimaire toepassingen:
- •
3051DP:Stroommeting (met behulp van orificeplaten, venturis), vloeistofniveau in gesloten tanks, filtermonitoring en differentialdruk in apparatuur.
- •
3051GP:Bepaling van de druk in vaten en pijpleidingen, pompontladingsdruk, tankniveau (hydrostatisch) en filter-/scrubberdrukdaling.
3051DP 3051GPBelangrijke parameters
De volgende tabel vergelijkt de belangrijkste specificaties voor de Rosemount 3051DP- en 3051GP-zenders.
|
|
Rosemount 3051DP (differentiële druk)
|
Rosemount 3051GP (drukmeter)
|
|
|
|
|
|
3051DP meet het verschil tussen twee drukken.
|
|
|
± 0,075%van een kalibrated span
|
± 0,1%van een kalibrated span
|
Referentiewaarden voor nauwkeurigheid; omvat lineariteit, hysteresis en herhaalbaarheid.
|
|
|
±0,15% van de URL per 10 jaar
|
±0,15% van de URL per 10 jaar
|
URL = bovenste bereikgrens. Een belangrijke indicator van betrouwbaarheid op lange termijn.
|
|
|
|
|
Het vermogen om het meetbereik binnen de grenzen van de zender in te stellen.
|
|
|
0-5 inH2O tot 0-2000 psi (afhankelijk van het model)
|
0-30 inH2O tot 0-10.000 psi (afhankelijk van het model)
|
URL = Upper Range Limit. Er is een ruime keuze beschikbaar.
|
|
|
variëren per model (bijv. tot 3600 psi)
|
Niet van toepassing (N/A)
|
De maximale lijndruk die de sensor kan weerstaan.
|
|
|
< ± 0,15% van de URL per 1000 psi
|
< ± 0,1% van de URL per 1000 psi
|
Het effect op de nauwkeurigheid na druk boven de URL.
|
|
|
-40 tot 248 °F (-40 tot 120 °C)
|
-40 tot 248 °F (-40 tot 120 °C)
|
Met standaard afstandsbediening.
|
|
Omgevingstemperatuurbereik
|
-40 tot 185 °F (-40 tot 85 °C)
|
-40 tot 185 °F (-40 tot 85 °C)
|
|
|
|
4-20 mA HART met digitaal signaal
|
4-20 mA HART met digitaal signaal
|
Foundation Fieldbus en PROFIBUS-PA-opties zijn ook beschikbaar.
|
|
|
10.5 tot en met 45 V gelijkstroom (HART)
|
10.5 tot en met 45 V gelijkstroom (HART)
|
|
|
|
|
| Merk: |
GROEN |
| Voorwaarde: |
Deeltjes |
| Model: |
3051DP 3051GP1 |
| Voerspanning (DC): |
10.5 - 30 V-DC |
| Kalibratie (min-max): |
0 - 25 IN-H2O |
| Type: |
Druk |
| Verzendgewicht: |
7.95 pond. |
| Vervoerdimensies: |
90,50 x 4,50 x 5,50 inch |
| SKU: |
D539689 (IDN) |
| Categorie: |
Transmitters |
| Aanvullende aantekeningen: |
Probe-connector afgesneden |
3051 de technische indicatoren van de zender zijn als volgt:
| Naam Model |
Meetbereik |
Afstandsverhouding |
Precisiteit |
| Differentiële druktransmitter 3051CD |
0-0,5inH2O tot 2000Psi |
100:1 |
00,075% |
| Gewichtsdrukzender 3051CG |
0-2,5 inH2O tot 2000Psi |
100:1 |
00,075% |
| Absolute druktransmitter 3051CA |
0-0.167Psia tot 2000Psi |
100:1 |
00,075% |
| Absolute druktransmitter 3051TA |
0-0.3-1MPsia |
100:1 |
00,075% |
| Gewichtsdruktransmitter 3051TG |
0.3-1MPsig |
100:1 |
00,075% |
| Niveauszender 3051L |
2.5inH2O-8310H2O |
100:1 |
00,075% |
| Differentiële druktransmitter 3051HD |
0-0,62 kPa tot 13800 kPa |
100:1 |
00,075% |
| Gewichtsdrukzender 3051HG |
0-0,62 kPa tot 13800 kPa |
100:1 |
00,075% |
| Differentiële druktransmitter 3051PD |
0-0,62 kPa tot 248 kPa |
10:1 |
0.05% |
| Gewichtsdrukzender 3051PG |
0-0,62 kPa tot 13800 kPa |
10:1 |
0.05%
|
Model 3051C laagspanningsdrukzender 6-12V gelijkstroomtoevoer, stroomverbruik 18-36mW, 4-20mA uitgang, stroomverbruik meer dan 200mW. De uitgangen 0,8-3,2V en 1-5V zijn optioneel.
1, het werkingsprincipe
Tijdens de werking brengen het isolatiediafragma en de vulvloeistof aan de hoge en lage drukzijde de procesdruk over op de vulvloeistof,en dan de vulling vloeistof draagt de druk naar de sensor diafragma in het midden van de sensorHet sensordiafragma is een gespannen elastisch element waarvan de verplaatsing varieert met de druk (voor GP-sender,de atmosferische druk wordt toegepast op de laagdrukzijde van het sensordiafragma). AP absolute drukzender, de laagdrukzijde handhaaft altijd een referentiedruk.1 mm) en de verplaatsing is evenredig aan de drukDe capacitieve platen aan beide zijden detecteren de positie van het sensordiafragma.Het verschil in capaciteit tussen het sensordiafragma en de capacitieve plaat wordt omgezet in een overeenkomstige stroom, spannings- of digitaal HART-uitgangssignaal (High Speed Adressable Remote Transmitter Data Highway).
2 productkenmerken
·Volledige zenderreeks
• meetbereik: 0-0,5inH2O tot 6000 psig
·Kleine structuur, sterk, schokbestendig
·Module structuur
· demping verstelbaar
• Meerdere mogelijkheden voor flexibele toepassing
·Intelligente, analoge of laagvermogenscircuits
• Elektrische aansluiting en installatie: uitgerust met een verscheidenheid aan procesconnectoren en montageflens.
3 technische specificaties:
1, uitstekende prestaties: nauwkeurigheid 0,075% bereik ratio 100:1
2, differentialdruk: kalibratiebereik van 0,5 inH2O tot 2000psi
3, meetdruk: kalibratiebereik van 2,5 inH2O tot 2000psi
4, absolute druk: kalibratiebereik van 0,167psia tot 4000psia
5, procesisolatie diafragma: roestvrij staal, Hastelloy CR, Monel R, (alleen CD, CG) en verguld Monel
6, compact ontwerp, stevig en lichtgewicht, gemakkelijk te installeren
Detail van het artikel:
| Vervaardiger: |
GROEN |
| Beschrijving van de fabrikant: |
Dit model is oud voorraad van september 2012
De Rosemount 3051S Coplanar Pressure Transmitters zijn de marktleider voor differentiële, gauge en absolute drukmeting.,primaire elementen en afdichtingsoplossingen.
De 3051S Coplanar Pressure Transmitter serie van instrumentatie kan uw werking optimaliseren op vier kritieke gebieden: productie, kwaliteit, energie-efficiëntie en veiligheid en milieu.Door gebruik te maken van de kracht van de schaalbare Rosemount 3051S in uw hele operatieAls u een systeem heeft, kunt u de procesvariabiliteit minimaliseren, meer inzicht krijgen in het proces, onderhoud en stilstand verminderen en voldoen aan de wettelijke eisen.ervoor te zorgen dat u het volledige potentieel van uw meetinvestering benut.
Met de Rosemount 3051 en de Power Advisory Diagnostics kunt u problemen identificeren voordat ze opkomen, hetzij in het instrument of ergens in uw elektrische lus.
De Rosemount 3051S-serie van instrumenten biedt elke keer nauwkeurige en betrouwbare metingen, zodat u onderhoud, storingen, procesvariabiliteit kunt verminderen en snellere opstart kunt bereiken
• Referentie nauwkeurigheid: 0,025% van Span
• Langetermijnstabiliteit: 15 jaar
• Beperkte garantie: 15 jaar
• Afstand: 200:1
• Totale prestaties: 0,1% van de span
• Geavanceerde diagnostiek met SIL 2/3 veiligheidscertificering
Kenmerken
- Ultra, ultra voor stroom en klassieke prestaties
- 4-20 mA HART, Wireless, FOUNDATION veldbusprotocollen
- Gauge-, differentiële of absolute metingen
- Opties voor afstandsbediening en interface
- een vermogen van niet meer dan 10 kW
- Nul- en spanregeling
- PlantWeb waarschuwingen
- Breukdrukgrens: 10.000 psig (689,5 bar)
|
| Voorwaarde: |
Nieuwe open doos oude voorraad, sommige dozen hebben waterbeschadiging, merken op de eenheden zijn intact nooit gebruikt. |
Specificaties:
| Verlaagd bereik |
Tot 150:1 |
| Communicatieprotocol |
4-20 mA HART,DraadloosHART®, FOUNDATION veldbus, Profibus, 1-5 V laag vermogen HART |
| Meetbereik |
Tot 2000psi (137,89 bar) Differentieel, Tot 2000psig (137,89 bar) Gage, Tot 4000psia (275,79 bar) Absolute |
| Verwerkingsbevochtigd materiaal |
316L SST, legering C-276, legering 400, tantalum, verguld legering 400, vergold 316L SST |
| Diagnostiek |
Basic Diagnostics, Power Advisory Diagnostics (Basisdiagnostics, Power Advisory Diagnostics) - De volgende functies zijn vereist: |
| Certificeringen/goedkeuringen |
SIL 2/3 gecertificeerd volgens IEC 61508 door een onafhankelijke derde partij, NSF, NACE, gevaarlijke locatie, zie volledige specificaties voor volledige lijst van certificeringen |
| Verwerkingsbevochtigd materiaal |
316L SST, legering C-276, legering 400, tantalum, verguld legering 400, vergold 316L SST |
| Diagnostiek |
Basic Diagnostics, Power Advisory Diagnostics (Basisdiagnostics, Power Advisory Diagnostics) - De volgende functies zijn vereist: |
| Certificeringen/goedkeuringen |
SIL 2/3 gecertificeerd volgens IEC 61508 door een onafhankelijke derde partij, NSF, NACE, gevaarlijke locatie, zie volledige specificaties voor volledige lijst van certificeringen
|
Besteltype van de serie 3051:
1. Rosemount 3051C Coplanar druktransmitter
2. Rosemount 3051T In-line druktransmitter
3. Rosemount 3051CFA Annubair stroommeter
4. Rosemount 3051 CFC Compact Flowmeter
5. Rosemount 3051CFP integrale orifice stroommeter
6. Rosemount 3051L Level Transmitter
