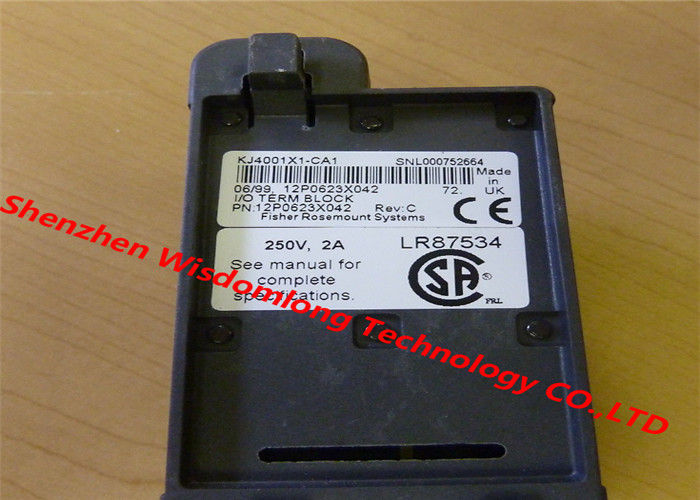

Emerson KJ4001X1-CA1 I/O Terminal Block Power Interface Module 2 24vdc
KJ4001X1-CA1 Beschrijving
De KJ4001X1-CA1 is een gezekerd, in het veld bedraad I/O-aansluitblok, exclusief ontworpen voor de elektronische marshalling (CHARMS I/O) architectuur van Emerson’s DeltaV™ Distributed Control System (DCS). Het dient als een kritieke interface tussen DeltaV I/O-modules en veldsensoren/actuatoren, en biedt geïntegreerde overstroombeveiliging, veilige signaalterminatie en compatibiliteit met gevaarlijke gebieden voor digitale en discrete I/O-circuits. Gebouwd voor industriële procesbesturingsomgevingen, ondersteunt het Zone 2 / Div. 2 gevaarlijke locaties, maakt het directe veldbedrading mogelijk en zorgt het voor een betrouwbare signaalintegriteit, terwijl het systeem- en veldapparaten beschermt tegen kortsluiting en overbelastingsschade. Het is niet hot-swappable en vereist uitschakeling voor installatie/verwijdering, zonder door de gebruiker te onderhouden interne componenten.
KJ4001X1-CA1Belangrijkste Kenmerken
- Geïntegreerde Zekeringbeveiliging: Ingebouwde zekeringen per kanaal voor overstroom-/kortsluitingsbeveiliging, waardoor externe zekeringpanelen overbodig worden en de bedrading wordt vereenvoudigd.
- Gecertificeerd voor Gevaarlijke Gebieden: ATEX / IECEx / FM goedgekeurd voor Zone 2, Div. 2 (II 3G Ex ec IIC Gc, T4), geschikt voor olie-, gas-, chemische en raffinage-installaties.
- DeltaV CHARMS Compatibiliteit: Naadloze koppeling met DeltaV CHARM I/O-modules, ter ondersteuning van discrete digitale I/O (DI/DO) veldsignaalterminatie.
- Robuust Industrieel Ontwerp: IP20-bescherming, trillings-/schokbestendig, geschikt voor ISA-S71.04 Klasse G3 zware industriële omgevingen (veel stof, corrosieve gassen).
- Veilige Veldbedrading: Schroefklemverbindingen voor betrouwbare veldbedrading, ter ondersteuning van 24 VDC veldcircuits tot 250 VAC / 60 VDC per kanaal.
- Compacte DIN-rail Montage: Standaard 35 mm DIN-rail montage voor eenvoudige installatie in schakelkasten, ruimtebesparend ontwerp.
- Geen Kalibratie Vereist: Onderhoudsvrije werking, geen interne aanpassingen of kalibratie nodig voor betrouwbare prestaties op lange termijn.
- Wereldwijde Veiligheidscertificeringen: CE, ATEX, IECEx, FM, CSA gecertificeerd voor wereldwijde industriële inzetEmerson.
KJ4001X1-CA1Materialen & Toepassingen
Materialen
- Behuizing: Vlamvertragend, zeer sterk technisch thermoplast (UL94 V-0), slagvast, chemisch bestendig, IP20-geclassificeerd.
- Aansluitingen: Vernikkelde messing schroefklemmen, corrosiebestendig, veilige draadretentie, geschikt voor massieve/gestrande velddraden.
- Zekeringelementen: Industriële snelwerkende zekeringen, geclassificeerd voor overstroombeveiliging per kanaal, afgestemd op DeltaV I/O-module specificaties.
- Interne Circuits: Hoge-temperatuur FR-4 PCB met vergulde contacten, ESD-bescherming, stabiel onder EMI/EMC industriële omstandigheden.
- Montagebasis: Versterkte kunststof DIN-rail clip, veilige vergrendeling op 35 mm standaard DIN-rail, trillingsbestendig.
Typische Toepassingen
- Olie & Gas: Raffinaderijen, offshore platforms, pijpleidingen, compressorstations, procesbewaking en veiligheidsafsluitlussen.
- Chemisch & Petrochemisch: Reactorbesturing, destillatiekolommen, opslagtanksbewaking, discrete I/O in gevaarlijke gebieden.
- Energieopwekking: Thermische centrales, gecombineerde cycluscentrales, ketelbesturing, hulpinstallaties van turbines.
- Farmaceutica & Voedselverwerking: Cleanroomautomatisering, batchprocesbesturing, materiaalbehandelingsvergrendelingen.
- Water & Afvalwater: Pompstations, klepbesturing, niveau-/stroombewaking, SCADA-gekoppelde discrete I/O.
- Algemene Industriële Productie: Metaalverwerking, verpakkingslijnen, materiaalbehandeling, machineveiligheidsvergrendelingen.
KJ4001X1-CA1Belangrijke Parameters
| Parameter |
Specificatie |
| Onderdeelnummer |
KJ4001X1-CA1 |
| Producttype |
DeltaV Gezekerd I/O Aansluitblok (CHARMS Interface) |
| Systeemcompatibiliteit |
Emerson DeltaV DCS, CHARM I/O Subsystem |
| Beschermingsgraad |
IP20 (achter/zijkant), voorkant open voor bedrading |
| Gevaarlijke Gebiedsclassificatie |
ATEX: II 3G Ex ec IIC Gc T4; IECEx; FM: Klasse I Div 2 GP A,B,C,D |
| Zekeringtype |
Per-kanaal snelwerkende overstroomzekeringen (geïntegreerd) |
| Veldspanningsbereik |
Max. 250 VAC, 60 VDC per kanaal |
| Veldstroombereik |
1 A per kanaal (gezekerd) |
| Montage |
35 mm standaard DIN-rail |
| Bedrijfstemperatuur |
0°C tot +60°C |
| Opslagtemperatuur |
-40°C tot +85°C |
| Relatieve Vochtigheid |
5–95% RV (niet-condenserend) |
| Trillingsbestendigheid |
1 mm piek-tot-piek (2–13,2 Hz); 0,7 g (13,2–150 Hz) |
| Schokbestendigheid |
10 g halve sinusgolf, 11 ms duur |
| Omgevingsklasse |
ISA-S71.04-1985 Klasse G3 (zwaar industrieel) |
| Bedradingsaansluitingen |
Schroeftype, geschikt voor 24–12 AWG draad |
| Afmetingen (B×H×D) |
Ca. 51 × 76 × 51 mm (2,0 × 3,0 × 2,0 inch) |
| Gewicht |
Ca. 0,1 kg (0,22 lbs) |
| Hot-Swappable |
Nee (uitschakelen vereist voor installatie/verwijdering) |
| Certificeringen |
CE, ATEX, IECEx, FM, CSA, RoHS |
| Onderhoud |
Geen door de gebruiker te onderhouden onderdelen, geen kalibratie vereist |
Goede Service bij WTL:
> Wij bieden hoge kwaliteit, snelle levering, concurrerende prijs voor Rosemount.
> Stuur uw RFQ om de laatste prijs te krijgen.
> Normaal gesproken verzenden we de artikelen binnen 1-2 weken na ontvangst van de betaling.
> We kunnen naar u verzenden via UPS/DHL//EMS/Fedex. Neem contact met ons op en we zullen uw voorkeursmanieren gebruiken.
> We hebben een grote voorraad en de prijzen zijn variabel, dus soms zijn de prijzen die we plaatsen niet accuraat. Indien nodig, neem contact met ons op voor specifieke prijzen.
WTL is niet aansprakelijk voor persoonlijk letsel of schade aan eigendommen die voortvloeien uit het gebruik van deze apparatuur. Het is
de verantwoordelijkheid van de koper met betrekking tot de veilige behandeling en werking van deze apparatuur en om te verifiëren dat de apparatuur voldoet
aan hun machines.
