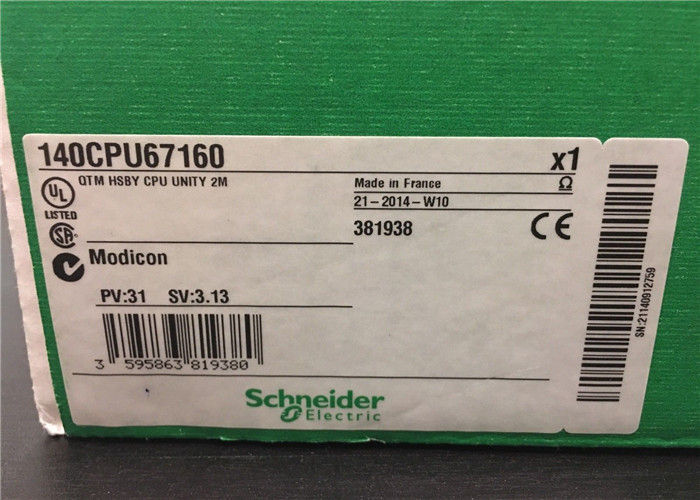

140CPU67160 Multi Mode Modicon Quantum PLC Unity Processor 266 MHz Frequentie
140CPU67160 Snelle details:
- SCHNEIDER ELECTRIC
- MODICON
- 140-CPU-671-60
- 140CPU67160
- CPU MODULE QUANTUM PROCESSOR HSBY 2048/7168K
- BESCHIKBAAR
- Nieuw met één jaar garantie en gebruikt met zes maanden
Meer info over de 140CPU67160:
Unity Hot Standby Processor Met Multimode Ethernet - 1024 Kb - 266 Mhz
Quantum | 140CPU67160 | Modicon | 140 CPU 671 60 | Processor HSBY UNITY 2048/7168K
Quantum programmeerbare controllers zijn ontwikkeld om te voldoen aan de belangrijkste nationale en internationale normen met betrekking tot elektronische apparatuur die wordt gebruikt in procesautomatisering.
Specificaties:
| Fabrikant: |
Modicon Quantum |
| Serie: |
Quantum CPU's |
| Gewicht: |
2 lb |
| Product of component: |
Unity processor |
| Transmissiemodus: |
Multimode |
| Kloksnelheid: |
266 MHz |
| Aantal slots: |
10 |
|
16 |
|
2 |
|
4 |
|
6 |
| Aantal racks: |
2 - lokale rack(s) |
| Aantal gedistribueerde I/O-stations: |
63 station(s) - 1 rack(s) - 3 gedistribueerde netwerken |
| Aantal externe I/O-stations: |
31 - 2 externe rack(s) |
| Aantal discrete I/O: |
8000 ingangen, 8000 uitgangen - gedistribueerd - per netwerk |
|
31744 ingangen, 31744 uitgangen - extern |
|
Onbeperkt (max. 26 slots) - lokaal - verboden in Hot Standby-toepassing |
| Aantal analoge I/O: |
Onbeperkt (max. 26 slots) - lokaal - verboden in Hot Standby-toepassing |
|
500 ingangen, 500 uitgangen - gedistribueerd - per netwerk |
|
1984 ingangen, 1984 uitgangen - extern |
| Toepassingsspecifieke I/O: |
Nauwkeurige tijdstempeling |
|
Teller |
|
Hoge-snelheid interrupt-ingangen |
|
Seriële link |
| Aantal optionele modules: |
6 (Ethernet, Modbus, Modbus Plus, Profibus DP, Sy/Max) |
| Maximaal aantal verbindingen: |
Onbeperkt (AS-Interface) - lokaal |
|
6 (Profibus DP) - lokaal |
|
6 (Modbus Plus) - lokaal |
|
6 (Ethernet TCP/IP) - lokaal |
|
4 (AS-Interface) - extern |
|
2 (AS-Interface) - gedistribueerd |
|
1 (USB) |
|
1 (Modbus) - RS232/485 Modbus/ASCII |
| Geïntegreerd verbindings type: |
1 Ethernet TCP/IP |
|
1 Modbus |
|
1 Modbus Plus |
|
1 USB |
| Controles: |
Hot standby |
|
Procesbesturing |
| Geheugenbeschrijving: |
Intern RAM 1024 kB - 512 kB voor gegevens |
|
Uitbreidbaar 8 MB - bestandsopslag met PCMCIA-kaart |
|
Uitbreidbaar 7168 kB - programma met PCMCIA-kaart |
| Schakelaar functie: |
Sleutelschakelaar geheugenpoort aan/uit |
| Applicatiestructuur: |
4 hulp taken - verboden in Hot Standby-toepassing |
|
32 timer interrupt taken - verboden in Hot Standby-toepassing |
|
128 interrupt taken - verboden in Hot Standby-toepassing |
|
128 I/O interrupt taken - verboden in Hot Standby-toepassing |
|
1 periodieke snelle taak - verboden in Hot Standby-toepassing |
|
1 cyclische/periodieke master taak |
| Uitvoeringstijd per instructie: |
0,4...0,5 µs floating points |
|
0,0525...0,075 µs Boolean |
|
0,045...0,06 µs op woord |
|
0,045...0,06 µs op fixed-point rekenkunde |
| Uitvoeringstijd voor 1 K instructie: |
10,28 100 % Boolean |
|
10,07 65 % Boolean en 35 % numeriek |
| Systeem overhead: |
1 ms - master taak |
|
0,2 ms - snelle taak |
| Busstroomvereiste: |
2500 mA |
| Lokale signalering: |
1 LED rood voor Ethernet-botsing |
|
1 LED groen voor Ethernet-activiteit (COM) |
| Elektrische aansluiting: |
1 connector, connectortype: MT-RJ (multimode glasvezel) voor het verbinden van primaire en secundaire PLC's tot 4 km |
|
1 vrouwelijke connector, connectortype: SUB-D 9 voor verbinding met het Modbus Plus-netwerk |
|
1 connector, connectortype: RJ45 voor verbinding met Modbus-bus |
|
1 connector, connectortype: RJ45 voor verbinding met Ethernet-netwerk |
ConneXium™ beheerde schakelaars (vervolg) Vooraf gedefinieerde configuratiebestanden (vervolg) Voorbeeldtopologie met vooraf gedefinieerde configuratiebestanden C5, C1 en C3 (1) Een veelvoorkomend gebruik van deze preconfiguratie is voor het koppelen van een koperen link met een glasvezel link op de primaire ring of het koppelen van een glasvezel link met een koperen link. Dit type architectuur maakt het mogelijk om Ethernet DIO of Ethernet RIO drops op enige afstand van de PLC te hebben. De schakelaar preconfiguratie maakt het ook mogelijk om Ethernet RIO en/of meerdere Ethernet DIO apparaat clouds te verbinden met een secundaire ring.
1 Primaire ring, koper/glasvezel medium
2 Ethernet DIO secundaire ring, alleen koper medium
3 Ethernet head adapter 140CRP31200 geïnstalleerd in de Quantum™ rack.
4 ConneXium switch TCSESM083F23F1 met vooraf gedefinieerd configuratiebestand C2 (2)
5 ConneXium switch TCSESM063F2CU1/CS1 met vooraf gedefinieerd configuratiebestand C6 (2)
6 ConneXium switch TCSESM063F2CU1/CS1 met vooraf gedefinieerd configuratiebestand C4 (2)
7 Modicon™ STB Ethernet DIO (3) (4)
8 Verbinding met Ethernet DIO apparaat cloud, alleen koper medium
9 Ethernet DIO apparaat cloud (3)
10 Ethernet communicatiemodule 140NOE771
11 Ethernet Interlink kabel TCSECN3M3M1S4/1S4U (1 m)
