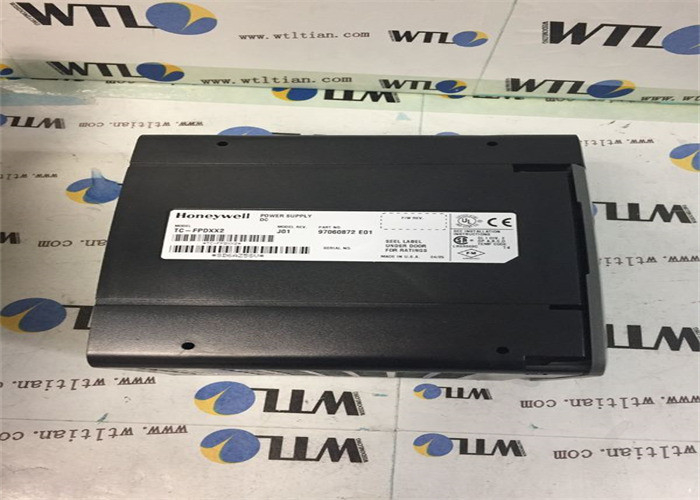

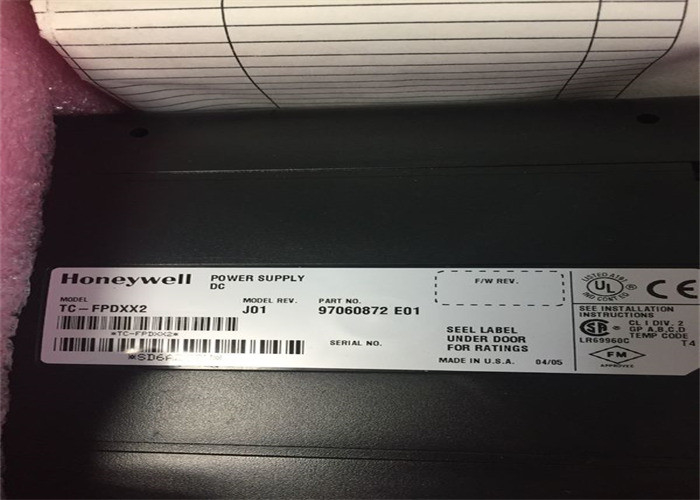

TC-FPDXX2 HONEYWELL 24VDC Voeding Rack 13SLOT Chassis Processor

TC-FPDXX2 HONEYWELL 24VDC stroomvoorziening Rack 13SLOT Chassis Processor

Beschrijving
De TC-FPDXX2 is een standaard (niet-redundante) voedingsmodule ontworpen voor het chassis van de Experion LS Series-A. Het levert betrouwbaar stroom op 24 Vdc, 5 Vdc, 3.3 Vdc en 1.2 Vdc aan verschillende in het chassis geïnstalleerde modulesDeze module is ideaal voor toepassingen die een stabiele, efficiënte verdeling van de stroom in industriële automatiseringssystemen vereisen.

Kenmerken

• Invoerspanningsbereik: 19,2 ∼ 32 VDC
• Inlaatvermogen: 100 W
• Maximale inbrengststroom: 30 A
• Frequentiebereik: gelijkstroom (geen vereiste wisselstroomfrequentie)
• Maximaal totaal vermogen: 70 W bij 60°C

Backplane-uitgangsstroom:

• 1.5 A @ 1,2 V
• 4 A @ 3,3 V
• 10 A @ 5,1 V
• 2.8 A @ 24,0 V
• Bescherming van veiligheidsbescherming: niet-uitwisselbare, ingeloste veiligheidsbescherming
• Bedrading: #14 AWG (1,4 mm)
• Afmetingen (L × D × H): 11,2 × 14,5 × 14,0 cm (4,41 × 5,71 × 5,51 in)
• Gewicht: 1,1 kg
• Plaats: linkerkant van het chassis (bezet geen slot)

Technische specificaties

• Invoerspanningsbereik: 19,2 ∼ 32 VDC
• Inlaatvermogen: 100 W
• Maximale inbrengststroom: 30 A
• Maximaal totaal vermogen: 70 W bij 60°C

Backplane-uitgangsstroom:

• 1.5 A @ 1,2 V
• 4 A @ 3,3 V
• 10 A @ 5,1 V
• 2.8 A @ 24,0 V
• Bescherming van veiligheidsbescherming: niet-uitwisselbare, ingeloste veiligheidsbescherming
• Bedrading: #14 AWG (1,4 mm)
• Afmetingen (L × D × H): 11,2 × 14,5 × 14,0 cm (4,41 × 5,71 × 5,51 in)
• Gewicht: 1,1 kg
• Plaats: linkerkant van het chassis (bezet geen slot)
• Werktemperatuur: 0 tot +60°C
• Bergingstemperatuur: -40 tot +85°C
• Vochtigheid: 5 tot 95% relatieve vochtigheid (niet-condenserend)
• Inlaatspanning daalt: kan tot 16 V dalen gedurende maximaal 2 minuten per uur (bij motorstarten)
• Energieverbruiksgegevens: het gecombineerde uitgangsvermogen van de 5V-, 24V-, 3,3V- en 1,2V-backplanes mag niet meer bedragen dan 70 W.
• Eerdere modellen: TC-FPDXX1 ?? 50 W @ 60°C; 70 W @ 40°C
