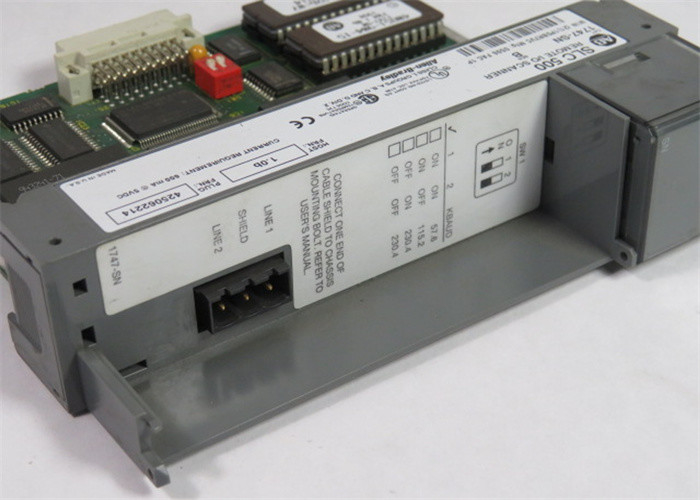

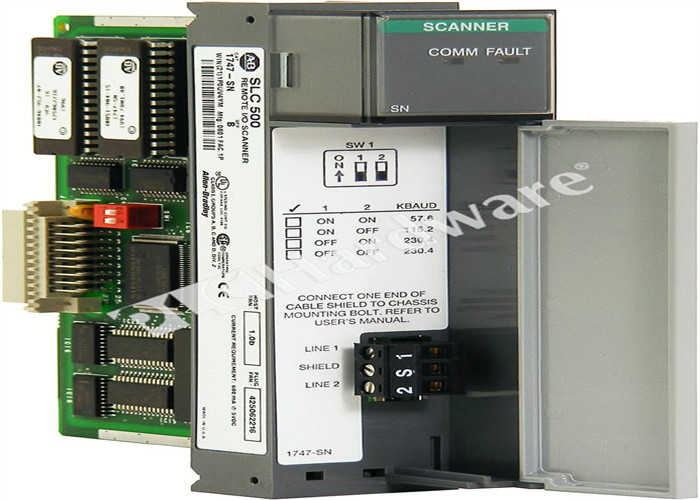

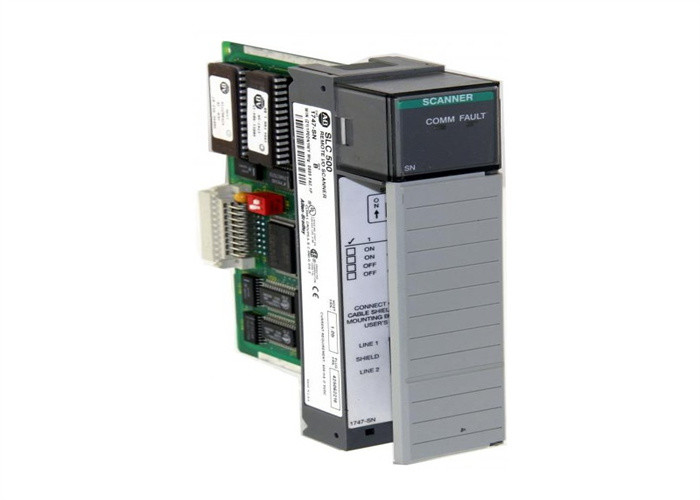

AB 1747-SN Verwijderde I/O-scanmodule Digitale I/O-module Nieuw

Kenmerken vanAB 1747-SN Remote I/O-scanmodule

De 1747-SN is een AB-communicatiemodule die wordt gebruikt voor het implementeren van Remote I/O (RIO) -communicatie tussen RIO-protocol-aangedreven apparaten, zoals PanelView grafische operatorterminals, berichtweergave,SLC500-controllersDeze communicatiemodule is specifiek een Scanner-module.communiceren met compatibele RIO-adaptermodules om een update van de I/O-status aan te vragen, berichten en diagnoses via het RIO-netwerk.

De 1747-SN wordt geleverd met één (1) RIO-communicatiepoort. RIO protocol may be implemented physically at a maximum wire length of 3050 meters or 1050 ft where supported connections are up to Sixteen (16) devices when operating in normal mode and Thirty-Two (32) devices in complementary modeDeze scannermodule is in staat om gegevens te verzenden met een transmissie-snelheid van 57,6 Kbaud met een kabellengte van 3048 meter en 230,4 Kbaud met een kabellengte van 762 meter.De apparaten zijn verbonden in topologie met beide uiteinden beëindigd met behulp van een 82 Ohm weerstand.

De 1747-SN ondersteunt het downloaden, uploaden en inbedrijven van de SLC500-controller en de gegevensoverdracht naar de aangesloten grafische terminal in het netwerk.

De 1747-SN maakt gebruik van de uitgebreide capaciteit van de knoop om informatie in het communicatiekanaal te overbrengen met een snelheid van 57,6 Kbaud door een kabellengte van 3048 meter (10.000 voet) en met een snelheid van 230.4 Kbaud door een maximale afstand van 762 meter (2500 voet) kabel met behulp van een 82-Ohm beëindigende weerstandInformatie wordt eveneens met de niet-uitgebreide capaciteit van de knooppunt verstuurd met snelheden van 57,6 Kbaud en 230,4 Kbaud via een kabelafstand van 3048 meter (10,0 m).De verdeling van de afstand tussen de centrale en de centrale van het voertuig is gebaseerd op de verdeling van de afstand tussen de centrale en de centrale.Het heeft vier selecteerbare baudpercentages en maakt gebruik van 2 DIP-switches (Switch 1 en 2) voor de selectie van baudpercentages. The 1747-SN’s operating temperature range is between 0 and 60 degrees Celsius at 5 to 95% humidity without condensation and it has a non-operational temperature between -40 degrees Celsius and 85 degrees Celsius.
