PLC 5 Afzonderlijke Inputmodule 32 Ingevoerde Kanalen Allen Bradley 1771-IBN
-
-
Grote Afbeelding :

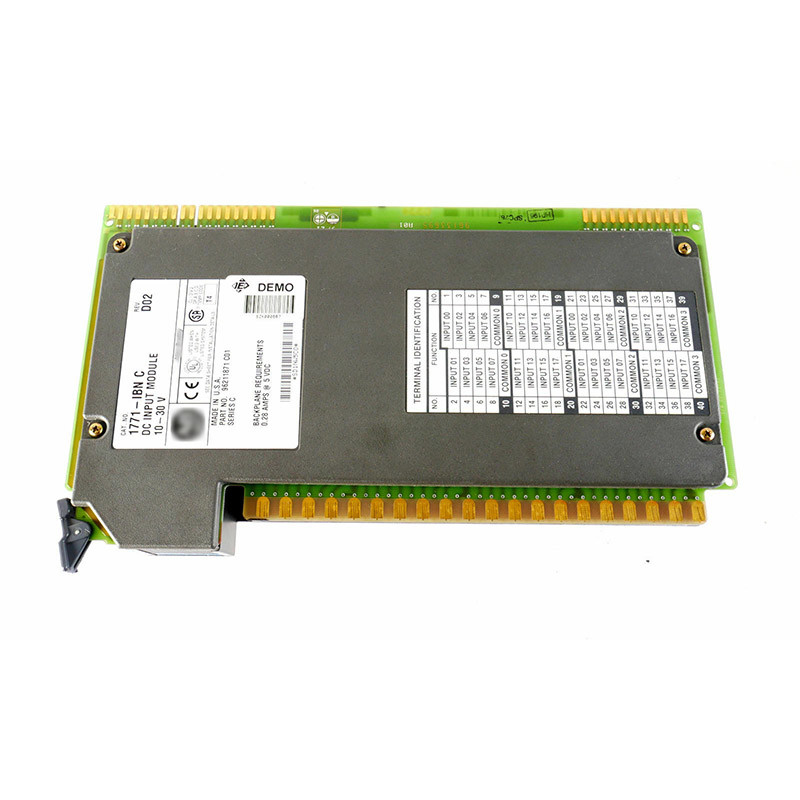

PLC 5 Afzonderlijke Inputmodule 32 Ingevoerde Kanalen Allen Bradley 1771-IBN
|
Productdetails:
| Plaats van herkomst: |
De V.S. |
| Merknaam: |
AB |
| Modelnummer: |
1771-IBN |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: |
1 |
| Prijs: |
Onderhandelbaar |
| Verpakking Details: |
Nieuw in originele doos |
| Levertijd: |
5-8 het werkdagen |
| Betalingscondities: |
T/T |
| Levering vermogen: |
100 |
|
Gedetailleerde productomschrijving
| Merken: |
AB |
Model: |
1771-IBN |
| Moduletype: |
Digitale DC-ingangsmodule |
Aantal ingangen: |
32 input (4 Reeksen van 8) |
| Typische vertraging van het wisselstroomsignaal (uit): |
20 (+/- 15) ms |
Typische DC-signaalvertraging (aan): |
6 (+/- 2) ms (digitaal filter) |
| Markeren: |
PLC 5 Afzonderlijke Inputmodule, 32 Module van de kanalen de Afzonderlijke Input, Allen Bradley 1771-IBN |
AB 1771-IBN PLC5 Discrete Input Module Dertig twee (32) Input
Kanalen Technische specificaties voor 1771-IBN
| Typische vertraging van het wisselstroomsignaal (uit) |
20 (+/- 15) ms |
| Draadarm |
1771-WN |
| Typische DC-signaalvertraging (uit) |
N/A |
| Typische DC-signaalvertraging (aan) |
6 (+/- 2) ms (digitaal filter) |
| Maximaal gelijkstroomstroom buiten staat |
1.7 Miliamperen |
| Achtergrondstroom |
280 milliampère |
| DC-operatiespanning |
10 tot 30 volt |
| Aantal ingangen |
32 Invoerpunten (4 sets van 8) |
| Modultype |
Digitale DC-invoermodule |
| Deelnummer/catalogusnummer. |
1771-IBN |
| Typische DC-signaalvertraging (uit) |
N/A |
| Draadarm |
1771-WN |
| Merken |
AB |
Ongeveer 1771-IBN
De AB 1771-IBN is een 24VDC discrete invoermodule uit de productfamilie Bulletin 1771.Deze module is een programmable logic controller (PLC) module die wordt gebruikt om interfaces van externe signaalinrichtingen zoals schakelaars, sensoren, hulpcontacten die een stroom van 24VDC-spanning of signaalspanning met een bereik van 10-30VDC toelaten.
De 1771-IBN beschikt over 32 ingangskanalen met een nominaal ingangsbereik van 4,7 mA @ 10VDC of 15,6 mA @ 30VDC.Elk kanaal van deze module heeft een OFF-spanning van 5VDC, maximale en aan-spanning van 10VDC, minimaal. De module's inputsignaal vertraging is 6 ms +/- 2 ms laag tot hoog en hoog tot laag verspreiding. Het heeft een vermogensafvoer van 16,4 Watt,maximale en thermische dissipatie 53.3 BTU/uur maximaal en minimaal van 5,1 BTU/uur minimale dissipatie. Deze module heeft een achtervlakstroomopname van maximaal 280 mA bij 5VDC.
Bij het aansluiten van signaaltoestellen op deze invoermodule is de juiste draadgrootte 0,25-2,5 mm2 (22...14 AWG) vaste koperdraad of koperdraad met een isolatiewaarde van 75 °C (167 °F) of meer en een maximale isolatiedichtheid van 1.2 mm (3/64 inch). Het vereist een veldbedradingsarm met catalogusnummer 1771-WN met een draaiband schroef koppel van 1,0 n-m. Het heeft een open type behuizing.
De 1771-IBN is geconfigureerd met behulp van de RSLogix5-programmeringssoftware die de programmeringssoftware is voor de hele PLC5-productenfamilie.De 1771-IBN verbruikt 32-bit register dat elk kanaal van de module rechtstreeks vertegenwoordigtBovendien beschikt de 1771-IBN over 32 LED-indicatoren, die voor elk van de invoerkanalen zijn bestemd.
Het biedt een modulair ontwerp met ruimtebesparende middelen om input toe te voegen aan een PLC-besturingssysteem.Het wordt geleverd met een 1771-WN bedrading arm om de module te vervangen elimineren van de noodzaak om de bedrading te ontkoppelenHet is een serie C-module en ondersteunt 1/2 en 1-slot I/O-adressering.met een vermogen van meer dan 10 W.
De 1771-IBN-module heeft 32 (4 sets van 8) ingangen met een 10 - 60V DC Sink (Source load) spanningscategorie.Het heeft een typische signaalvertraging van 6 ms (+/-2) bij stroomstroom en 6 ms (+/-2) bij stroomstroomHet heeft een maximale off-state stroom van 1,7mA en een backplane stroombelasting van 280mA. Het heeft een maximale vermogensafvoer van 15,6W en thermische afvoer van 53,3 BTU/uur.Het is geïnstalleerd in een 1771 I/O chassis met een PLC processorDe knoppen voor het plaatsen in de juiste slot liggen tussen de pinnen 18 en 20 voor de bovenste aansluiting en de pinnen 14 en 16 voor de onderste aansluiting.
De 1771-IBN-module heeft 32 statusindicatoren op het frontpaneel.Het bevat ook een inlaatfilterfunctie om elektrisch lawaai te verminderen.
