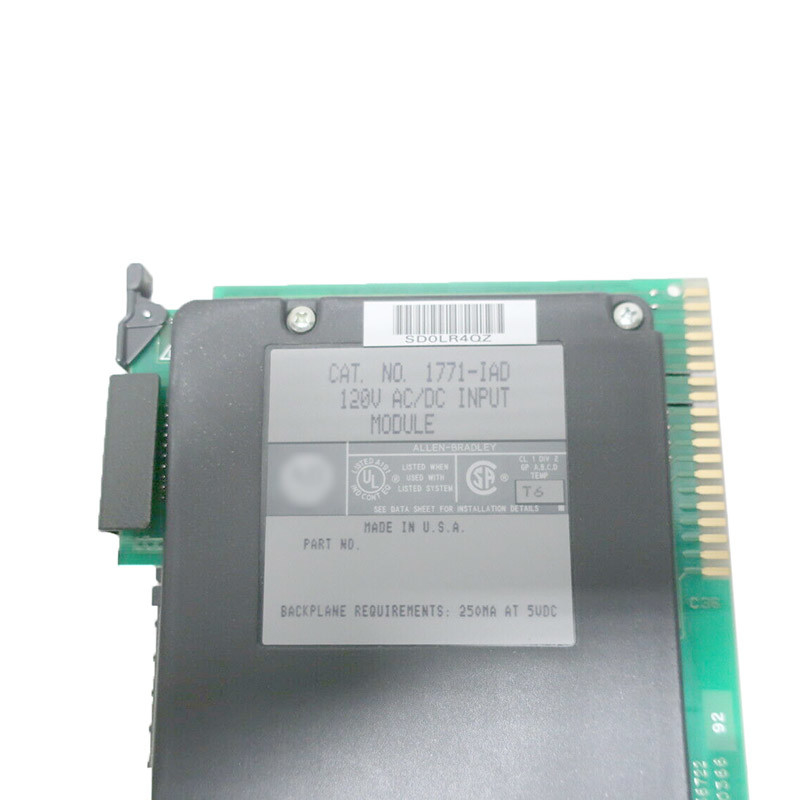

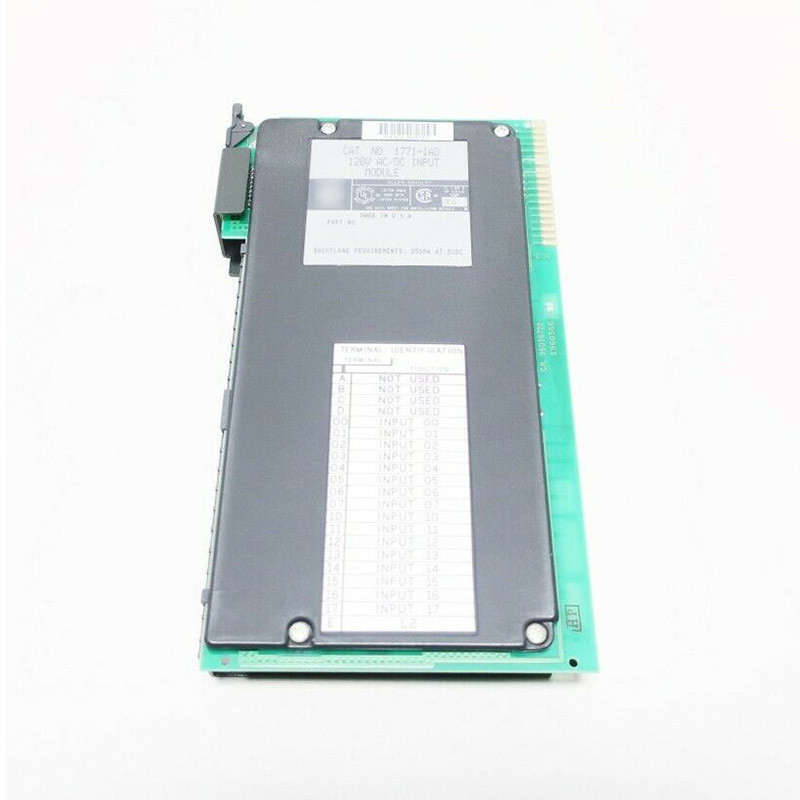

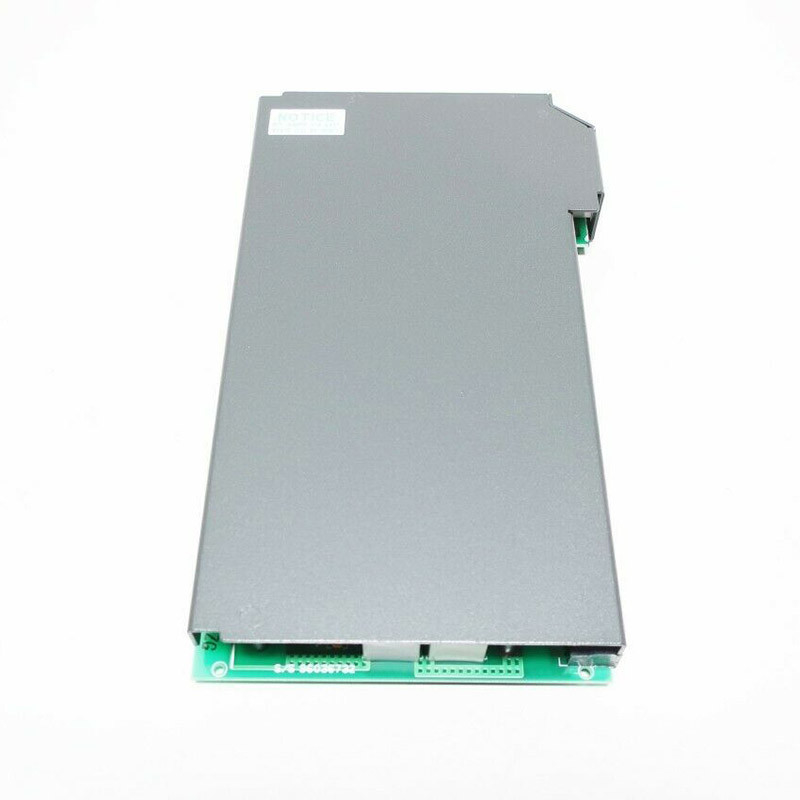

Allen Bradley 1771-IAD 16 kanalen Discrete Input Module AC DC

De AB 1771-IAD is een discrete invoer module. Deze module maakt deel uit van de 1771 familie van Programmable Logic Controller (PLC). Deze module is ontworpen om AC en DC signaalspanningen te accepteren, zoals 120VAC met een frequentie van 50/60 Hz en 125VDC. Het heeft zestien (16) invoerkanalen en is compatibel voor installatie in een verscheidenheid aan 1771 chassis, zoals 1771-A1B tot A4B of latere universele I/O chassis. Het kan ook worden geïnstalleerd in de 1771-AM1 en AM2 chassis.

De 1771-IAD wordt voornamelijk gebruikt om discrete apparaten te koppelen, zoals drukknoppen, schakelaars van verschillende soorten, hulpcontacten van relais, contactors en andere apparaten.

De 1771-IAD heeft een invoersignaalvertraging, zoals 120V ac/60Hz: 5ms (+3ms) of 20ms(+5ms) selecteerbaar, 120V dc: 3ms (+0,1ms) of 10ms (+1ms) selecteerbaar voor de overgang van Uit naar Aan, en 25ms (+5ms) voor 120V ac of dc voor de overgang van Aan naar Uit. Het heeft een Aan-status spanningsbereik van 79 VAC tot 138VAC of VDC. Het heeft een maximale vermogensdissipatie van 8,8 Watt en een minimum van 1,0 Watt met een thermische dissipatie van 30,1 BTU/uur, maximaal, en 3,42 BTU/uur, minimaal. Het heeft een backplane stroomverbruik van 195 mA bij 5V.

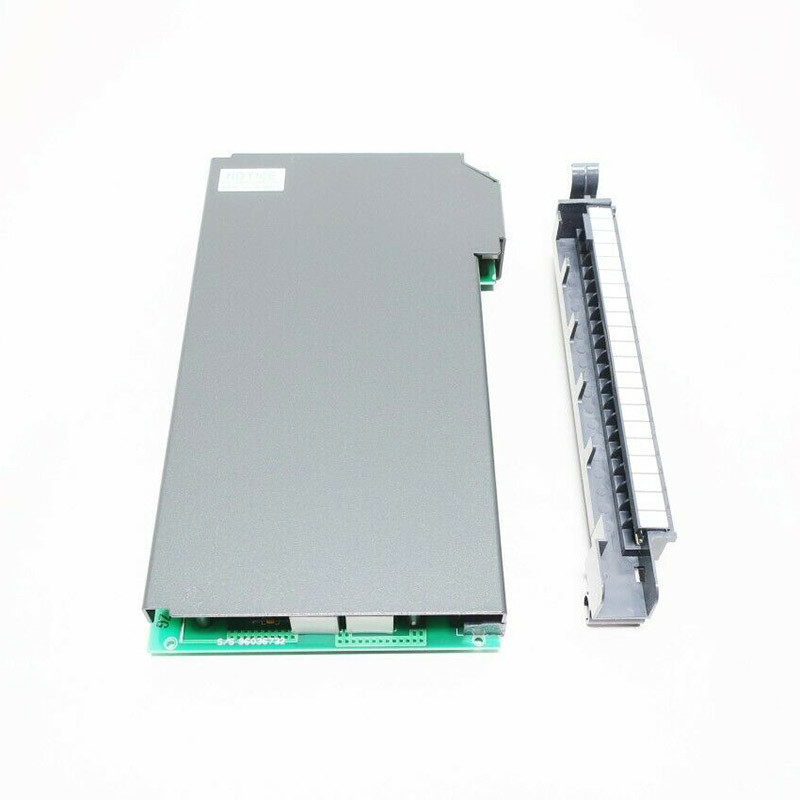

De 1771-IAD maakt gebruik van een veldbedradingsarm van 1771-WH. Deze veldbedradingsarm is vergelijkbaar met verwijderbare klemmenblokken, die worden gebruikt voor modulaire bedrading en vereenvoudigde installatie en onderhoud van de invoer module. Bij het installeren van de 1771-IAD in een van de compatibele chassis, is een sleufpositie vereist tussen positie 10 en 12 of tussen positie 14 en 16.

De AB 1771-IAD is een PLC 5 Digitale AC/DC Invoer Module. Het bevat informatie van diverse invoerapparaten zoals drukknoppen, eindschakelaars, controlelampjes, motorstarters en annunciators om te koppelen met aan/uit sensoren en actuatoren. Het biedt een modulair ontwerp met ruimtebesparende en voordelige middelen om invoer toe te voegen aan een PLC-besturingssysteem. Het wordt geleverd met een 1771-WH bedradingsarm om de module te vervangen, waardoor de noodzaak om de bedrading los te koppelen komt te vervallen. Het is een serie D module en ondersteunt ½, 1 en 2-slot I/O-adressering.

De 1771-IAD module heeft 16 ingangen met een 120V AC/DC spanningscategorie. Het heeft een bedrijfsspanningsbereik van 79 - 138V AC of 79 - 138V DC. Het heeft een typische signaalvertraging van 5ms (+/-3) in de AC Aan-status, 3ms (+/-0,1) of 10ms (+/-1) in de DC Aan-status, en 25ms (+/-5) in de AC/DC Uit-status. Het heeft een maximale Uit-status stroom van 3mA voor AC en 0,8mA voor DC en een backplane stroombelasting van 195mA. Het heeft een maximale vermogensdissipatie van 8,8W en een thermische dissipatie van 30,1 BTU/uur. Het wordt geïnstalleerd in een 1771 I/O chassis met een PLC-processor. Sleufbanden voor de juiste plaatsing bevinden zich tussen pinnen 14 en 16 voor de bovenste connector en tussen pinnen 10 en 12 voor de onderste connector.

De 1771-IAD module heeft 1 groene module actieve indicator en 16 rode statusindicatoren voor systeemlogica-indicatie op het voorpaneel. Het bevat opto-elektrische isolatie om de systeemcircuits te beschermen tegen elektrische transiënten. Het bevat ook invoerfiltering om elektrische ruis te verminderen.
