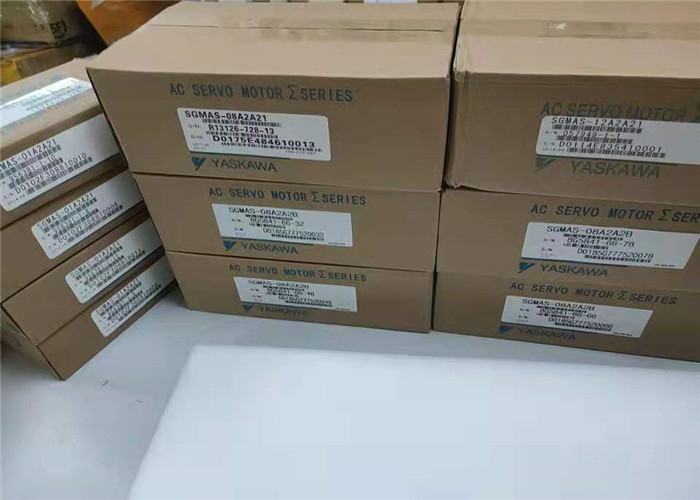

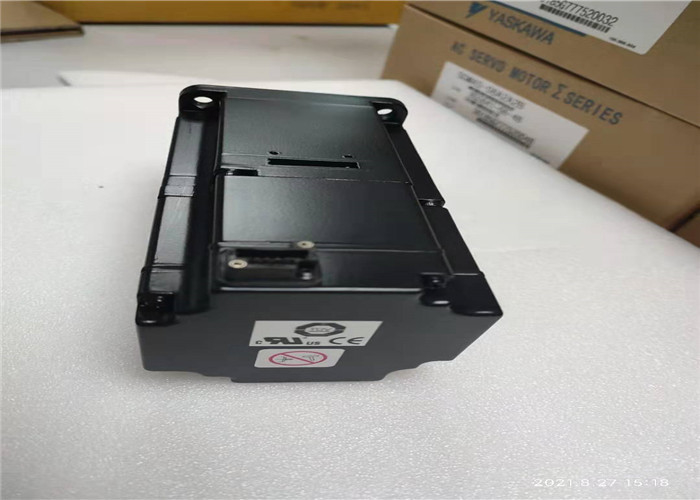

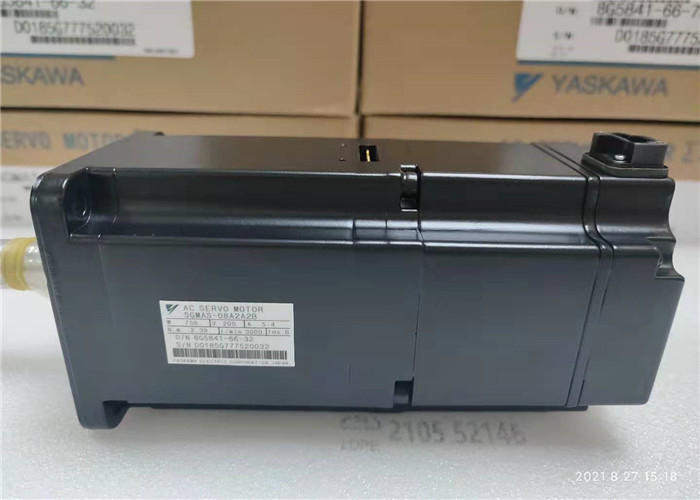

SGMAS 08A2A2B 5.4A SIGMA industriële servomotor YASKAWA 750W 200VAC

SGMJV-04ADL21 Industriële Servomotor YASKAWA  AC SERVOMOTOR RPM: 3000 200W

SGMJV-04ADL21 Specificaties

Fabrikant: Yaskawa

Productnummer: SGMJV-04ADL21

Beschrijving: SGMJV-04ADL21 is een AC Servo Motor geproduceerd door Yaskawa

Servomotor Type: SGMJV Sigma V Middel-traagheid

Goedkeuringen: UL, CE, cUL Erkend
Rem: Nee
Merk: Yaskawa
Constant Koppel (Lb-In): 11.23
Constant Koppel (Nm): 1.27
Constant Koppel (Oz-In): 179.8
Encoder Bit Resolutie: 20 BIT
Encoder Type: Incrementeel
H x B x D: 5.06 inch x 2.36 inch x 2.87 inch
Traagheid: Medium
IP-classificatie: IP65
kW: 0.4 Kilowatt
Maximale Snelheid: 6.000 RPM
Montagetype: Flensmontage
Piekkoppel (Lb-In): 39.475
Piekkoppel (Nm): 4.46
Piekkoppel (Oz-In): 631.6
Nominale Snelheid: 3.000 RPM
Serie: SGMJV
Servomotor Type: Roterend
Asafdichting: Nee
Subcategorie: Servo

Nominaal Vermogen: 400W

Voedingsspanning: 200VAC

Seriële Encoder: 20-bit Incrementeel

Ontwerp Revisie Volgorde: Standaard

Asuiteinde: Recht zonder spie

Opties: Zonder Opties

Besturing: Standaard

ANDERE SUPERIEURE PRODUCTEN

Voor montage van de basis en motor moeten de montagebouten worden vastgedraaid om veranderingen in uitlijning en mogelijke schade aan de apparatuur te voorkomen. Het wordt aanbevolen om een ring onder elke moer of boutkop te gebruiken om een stevige grip op de motorvoeten te krijgen. Als alternatief kunnen flensmoeren of -bouten worden gebruikt. De aanbevolen aanhaalmomenten voor montagebouten van middelsterk koolstofstaal, SAE
Graad 5, worden hieronder in Tabel 1 vermeld. Voor aanbevolen aanhaalmomenten van andere hardware op de motor zie tabellen 4A en 4B in de sectie Aanhaalmomenten van dit boek

Nauwkeurige mechanische uitlijning is essentieel voor succesvolle werking. Mechanische trillingen en ruwheid in
het draaien van de motor kunnen een indicatie zijn van slechte uitlijning. Over het algemeen is uitlijning met een rechte rand over,
en vulringen tussen koppelingshelften is niet voldoende nauwkeurig. Het wordt aanbevolen dat de
uitlijning wordt gecontroleerd met een meetklok en controle staven die zijn aangesloten op de motor- en belastingsassen.
De ruimte tussen de koppelingsnaven moet worden gehandhaafd zoals aanbevolen door de koppeling
fabrikant. Asverschuiving mag niet meer dan 0,002 inch bedragen. Hoekige misuitlijning moet minder dan 0,002 inch zijn.

De toepassing van poelies, v-snaarschijven, tandwielen en tandwielen op de as van de motor wordt getoond in NEMA Standaard MG1-14.07. De toepassing van de V-riemafmetingen voor wisselstroommotoren is in
MG1-14.42. De steekdiameters van V-riemschijven mogen niet kleiner zijn dan de waarden die worden getoond in Tabel 14-1 van NEMA
MG-1. Schijfverhoudingen groter dan 5:1 en hart-op-hart afstanden kleiner dan de diameter van de grote
schijf moeten worden doorverwezen naar het Bedrijf. Zorg ervoor dat de minimaal toegestane diameter van de
motorpoelie en de maximale riemspanning niet worden overschreden, omdat een overmatige trekkracht lagerschade en asbreuken kan veroorzaken. Span riemen alleen voldoende om slippen te voorkomen. Riemen mogen niet sneller lopen dan 5000 voet per minuut (25 meter per seconde). Wanneer V-riemen worden gebruikt, mogen schijfverhoudingen groter dan 5:1 en hart-op-hart afstanden kleiner dan de grote schijf niet worden gebruikt. De afmetingen van de riempoelie moeten worden bepaald volgens het type riem, de transmissie  en de te transporteren capaciteit. Ventilatieopeningen moeten vrij worden gehouden en de vereiste minimale afstanden moeten worden waargenomen om de stroom van koellucht niet te belemmeren. Zorg er bovendien voor dat de afgevoerde warme lucht niet opnieuw in de motor wordt gecirculeerd.
