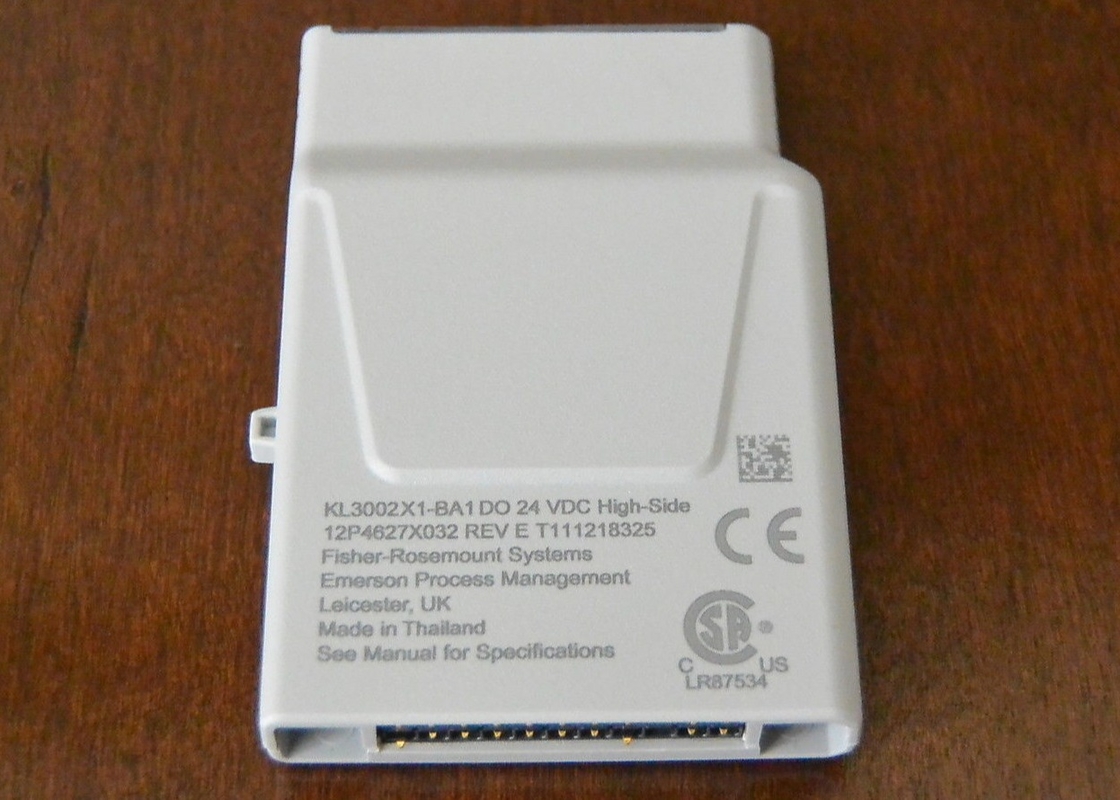

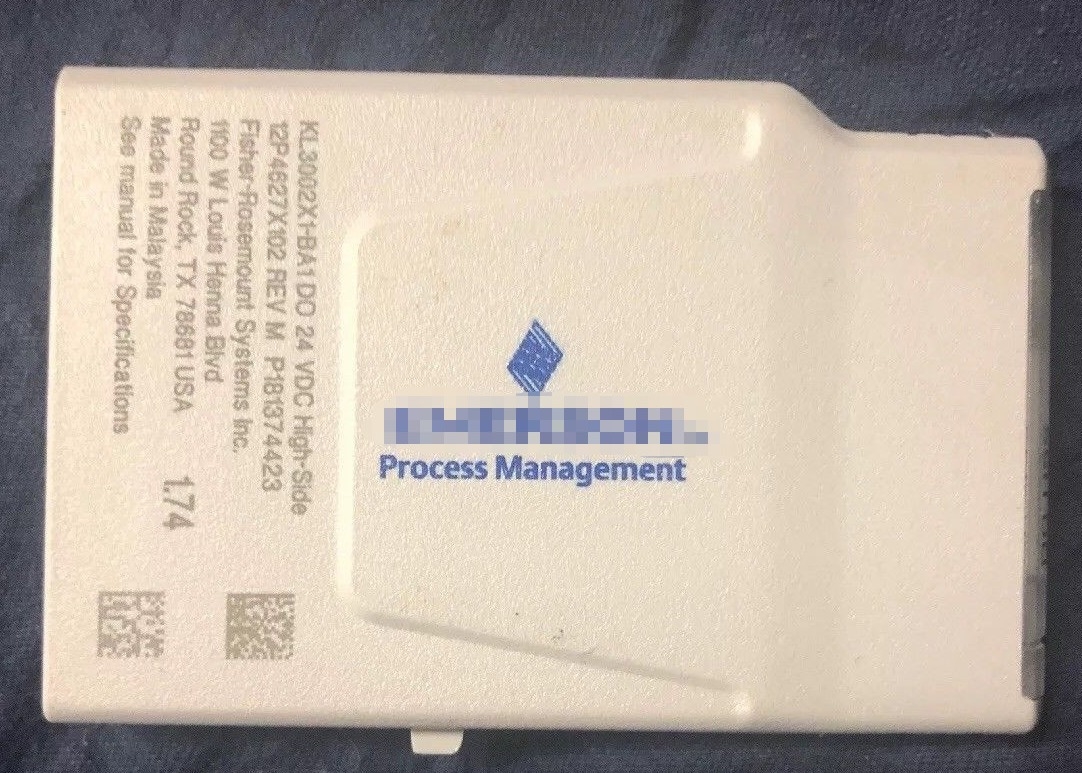

De Piek van EMERSON KL3002X1-BA1 1mm aan Piek van 2 aan 13.2Hz; 0.7g van 13,2 aan 150Hz, DOE 24 VDC HOGE ZIJcharme.

EMERSON KL3002X1-BA1 1 mm Peak to Peak van 2 tot 13,2 Hz; 0,7 g van 13,2 tot 150 Hz, DO 24 VDC HIGH SIDE CHARM.

Meer informatie:

CHARM Bus vermogen +6,3 VDC bij 32 mA
Bepaling van het veldcircuit +24 VDC bij 5 mA

Omgevingstemperatuur - 40 tot 70 °C
Schok 10 g 1⁄2 sinusgolf voor 11 msec
Trilling 1 mm Peak tot Peak van 2 tot 13,2 Hz; 0,7 g van 13,2 tot 150 Hz
Verontreinigende stoffen in de lucht ISA-S71.04
Luchtverontreinigende stoffen klasse G3
Relatieve luchtvochtigheid 5 tot 95% Niet-condenserend IP 20
Classificatie Terminalblok sleutelpositie 3C

Opmerking: Zie het etiket van het product voor het serienummer en de plaats en datum van vervaardiging.

Waarschuwing: Dit product bevat specifieke instructies voor installatie, verwijdering en bediening in gevaarlijke gebieden.Zie document 12P5403 "Installatie-instructies voor DeltaV® Electronic Marshalling Digital Automation System (CHARM I/O-subsysteem) Zone 2"Andere installatie-instructies zijn beschikbaar in de handleiding "Hardware Installatie DeltaV S-serie en CHARMs".

Dit apparaat kan niet worden verwijderd of ingebracht met de stroom van het systeem aangesloten.

Niet-vonkelende veldcircuits MOETEN worden uitgeschakeld voordat een CHARM wordt verwijderd en ingebracht.

Voor niet-vonkelende circuits kan de veiligheidspoort op een CHARM-terminalblok niet worden verwijderd wanneer het veld wordt aangedreven.

Een sleutelsysteem zorgt voor compatibiliteit tussen een CHARM en het CHARM-terminalblok wanneer het CHARM op het terminalblok is geïnstalleerd.

De toetsen van het terminalblok worden automatisch ingesteld bij de eerste installatie van het CHARM op het terminalblok.de sleutels opnieuw instellen door het terminalblok te verwijderen en de sleutels uit de vergrendelde positie te laten gaan.
