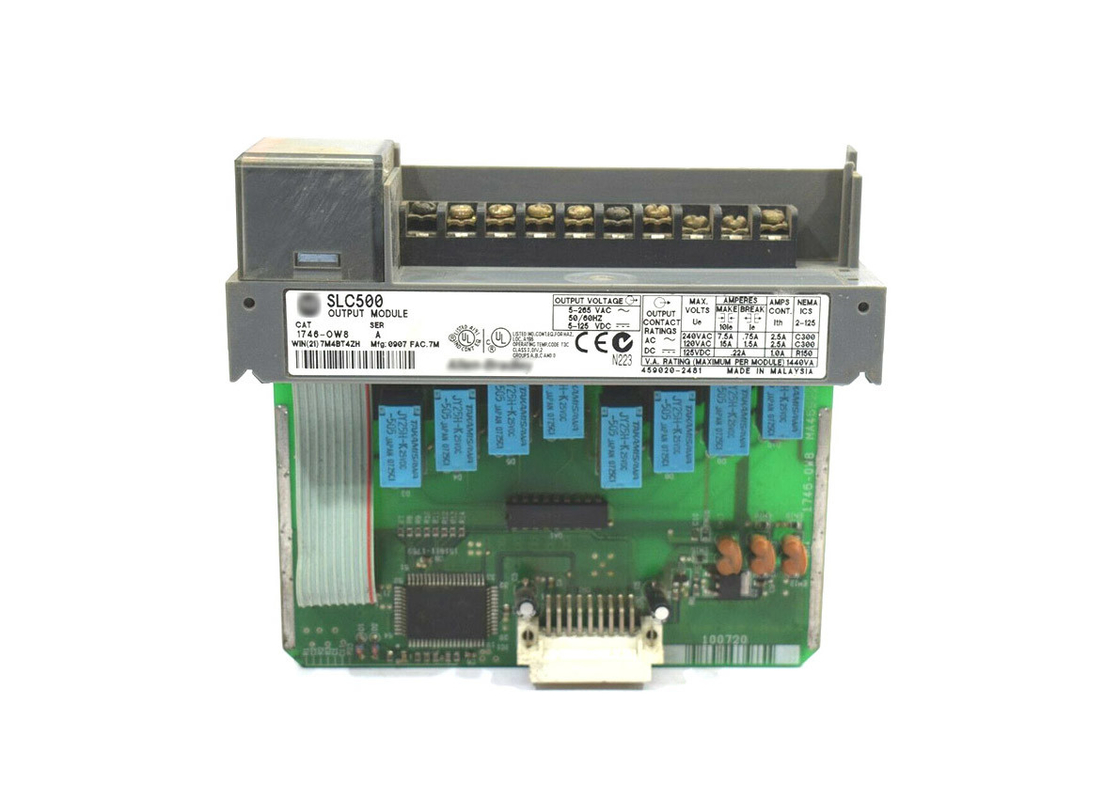

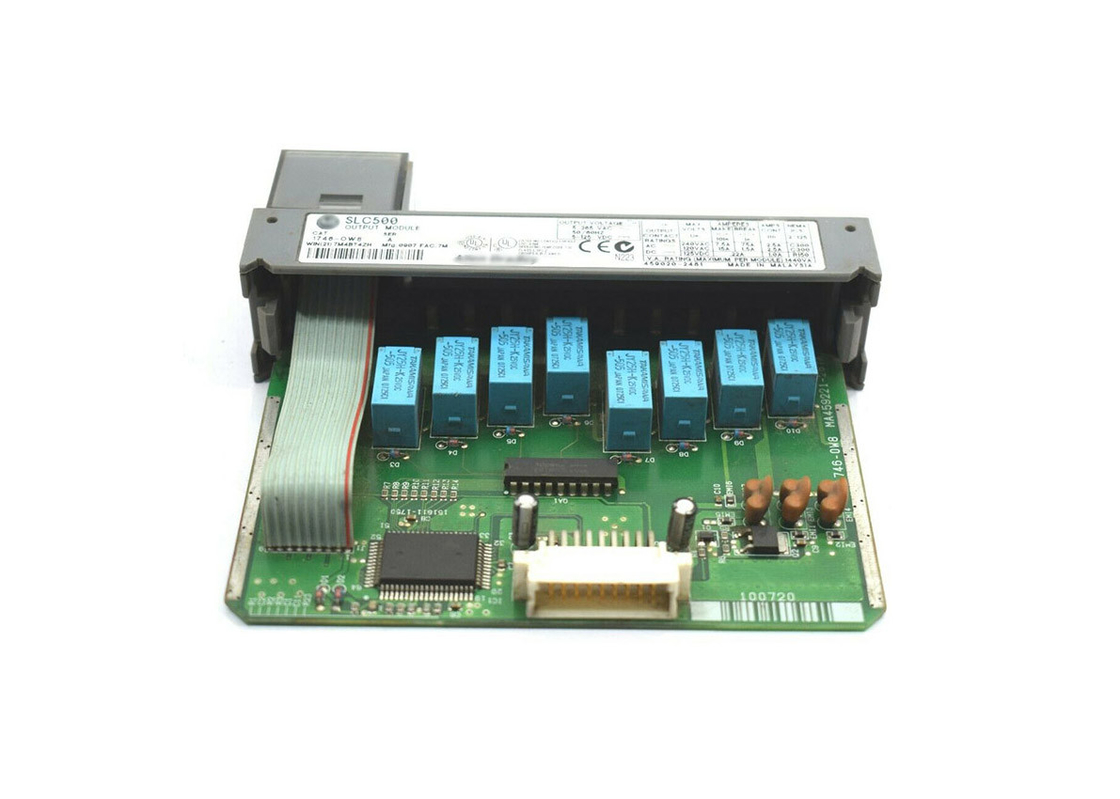

AB 1746-OW8, SLC 500 de Digitale Module van de Contactoutput
-
-
Grote Afbeelding :
AB 1746-OW8, SLC 500 de Digitale Module van de Contactoutput
|
Productdetails:
Plaats van herkomst: |
De V.S. |
Merknaam: |
AB |
Modelnummer: |
1746-OW8 |
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: |
1 |
Prijs: |
negotiable |
Verpakking Details: |
Nieuw in originele doos |
Levertijd: |
5-8 het werkdagen |
Betalingscondities: |
T/T |
Levering vermogen: |
100 |
|
Gedetailleerde productomschrijving
Merk: |
AB |
Model: |
1746-OW8 |
Reeks: |
SLC 500 |
Moduletype: |
De digitale Module van de Contactoutput |
Output: |
8 |
werkend voltage: |
5-265 volt AC of 5-125 Volts gelijkstroom |
Outputtypes: |
N.O. Relaiscontact |
Toepassingen: |
De Output van het relaiscontact (4 per Gemeenschappelijk) |
Hoog licht: |
240VAC de geïsoleerde Module van de Relaisoutput, PLCsmicrocomputermodule In vaste toestand, Module van de de Logicaoutput van ESCPP de Positieve |
AB 1746-OW8, SLC 500 de Digitale Module van de Contactoutput
Technische Beschrijvingen voor 1746-OW8
Fabrikant |
Rockwell Automation |
Merk |
AB |
Het artikelnummer/catalogiseert Nr. |
1746-OW8 |
Reeks |
SLC 500 |
Moduletype |
De digitale Module van de Contactoutput |
Output |
8 |
Werkend Voltage |
5-265 volt AC of 5-125 Volts gelijkstroom |
Nr van groepen |
2 |
Punten per groep |
4 |
Outputtypes |
N.O. Relaiscontact |
Toepassingen |
De Output van het relaiscontact (4 per Gemeenschappelijk) |
Stroom/Output (120 VAC) |
1,5 ampèren |
Stapreactie |
60 milliseconden binnen, 2,5 milliseconden uit |
Stroom/Output (24VDC) |
1,2 ampèren |
Backplane Stroom |
0.85-0.9 A |
Signaalvertraging, maximum weerstand biedende lading |
Op = Mej. 10,0 van = Mej. 10,0 |
Programmeringssoftware |
RSLogix 500 |
Ongeveer 1746-OW8
AB 1746-OW8 SLC 500 Digitale Inputmodule komt met Acht (8) output. Deze module heeft een voltagecategorie van AC/DC-Relais. De werkende temperatuur is -25-60 gr. Celsius (- 13-140 gr. Fahrenheit) en de nonoperating temperatuur is -40-85 gr. Celsius (- 40-185 gr. Fahrenheit) met een relatieve vochtigheid van 5-95% zonder condensatie. De werkende trilling van deze module bedraagt 2g 10-500 Herz en de werkende schok van deze module is 30g. AB 1746-OW8 heeft een maximumhittedissipatie van 3,7 Watts met 0,138 Watts per punt.
De Digitale de Inputmodule van AB 1746-OW8 heeft een werkende voltagewaaier van 5-125V gelijkstroom en 5-265V AC bij 47-63 Herz. De backplane stroom bij 5V gelijkstroom van deze module is 85 mA. De backplane stroom bij 24V gelijkstroom van deze module is 90 mA. AB 1746-OW8 wordt geleverd als open-typemateriaal. 1746-OW8 is voorgenomen voor gebruik in industriële omgevingen. Deze module zou in een milieu met een verontreinigingsniveau neen moeten worden geïnstalleerd hoger dan Verontreiniging 2 (zoals bepaald in ENGELS/iec0664-1 publicatie) wanneer toegepast in een Streek 2 milieu. De bijlage zou slechts met behulp van een toestel of een hulpmiddel toegankelijk moeten zijn. Maak geen materiaal los tenzij de macht is verwijderd. Maak niet het materiaal los als het gebied het is in gevaarlijk is. Als dit wordt genegeerd, zal een gevaarlijke elektrische boog worden gecreeerd.
AB 1746-OW8 is een Acht (8) die de outputmodule van het kanaalrelais door AB wordt gemaakt die met SLC 500 platform het Programmeerbare van het Logicacontrolemechanisme (PLC) wordt gebruikt. Het is specifiek compatibel met vaste of modulaire stijlhardware voor gebruik met het controlemechanisme van SLC 5/01, van SLC 5/02, van SLC 5/03, van SLC 5/04 en van SLC 5/05.
Gebruik deze module met werkende voltagecategorieën van 5 -125 VDC en 5 - 265 VAC. Deze module is verdeeld in Twee (2) groepen met de kanalen van 4Four (4) per groep om verrichting met verschillende of zelfde voltages toe te staan. De apparaten van de schommelingsafschaffing kunnen worden geïnstalleerd om de ontworpen module te maximaliseren werkende levensduur.
Vorm deze module gebruikend RSLogix 500 programmeringssoftware. Ongeacht SLC-bewerkers, is deze module compatibel voor gebruik in verre I/O topologie. Wanneer gebruikt in Verre I/O chassis, las 0 van de chassis in is gereserveerd voor een communicatie van SLC 500 adapter. Andere groeven zijn compatibel voor deze module.
Met het gebruik van 1746-OW8, kan de behoefte om relais in te voegen worden geëlimineerd. Het invoegen de relais worden typisch gebruikt voor verrichting met verschillende voltagecategorie. Aangezien deze module reeds het vermelde vermogen steunt, wordt de behoefte om kring in te voegen geëlimineerd, bewarend paneel ruimte en stijgende kosteneffectiviteit.
Deze module heeft de gelijkaardige classificatie van de signaalvertraging van Mej. 10,0 voor aan en uit overgangen bij maximum weerstand biedende lading. Deze module wordt verklaard voor Klasse 1, Afdeling 2 verrichting. De ononderbroken stroom per module is 16,0 Ampère AC met 8,0 A per groep. Het bezet enige groef van de chassis ongeacht de installatieplaats.
