AB 1747-SDN, de Scannermodule van SLC 500 DeviceNet, Cyclische I/O

De AB 1747-SDN is een DeviceNet communicatie scanner. Deze scanner module wordt gebruikt om te communiceren met DeviceNet-compatibele apparaten via het DeviceNet netwerk of via DeviceNet adapter modules.Deze module kan in slavenmodus werken.Het ondersteunt ook pass-through-configuratie waarbij:het 1747-SDN fungeert als een brug en verbindt een apart DeviceNet-netwerkDeze doorvoerfunctie is ontworpen om de 1770-KFD, 1784-PCD, 1784-PCID of 1784-PCIDS DeviceNet-verbinding op het netwerk te vervangen.

Specifiek bij het implementeren van Pass-Through-configuratie is de compatibele SLC 500-processor SLC 5/03, SLC 5/04 en SLC 5/05.015 of 5.001 is nodig en RSLinx 2.10. Voor een configuratie tot 395 woorden, vereist SLC 500 firmware nodig is 6.0001 of hoger met RSLinx 2.31 of hoger.

De 1747-SDN ondersteunt configuratie van maximaal 63 knooppunten met een baudrate van 125 Kbps.

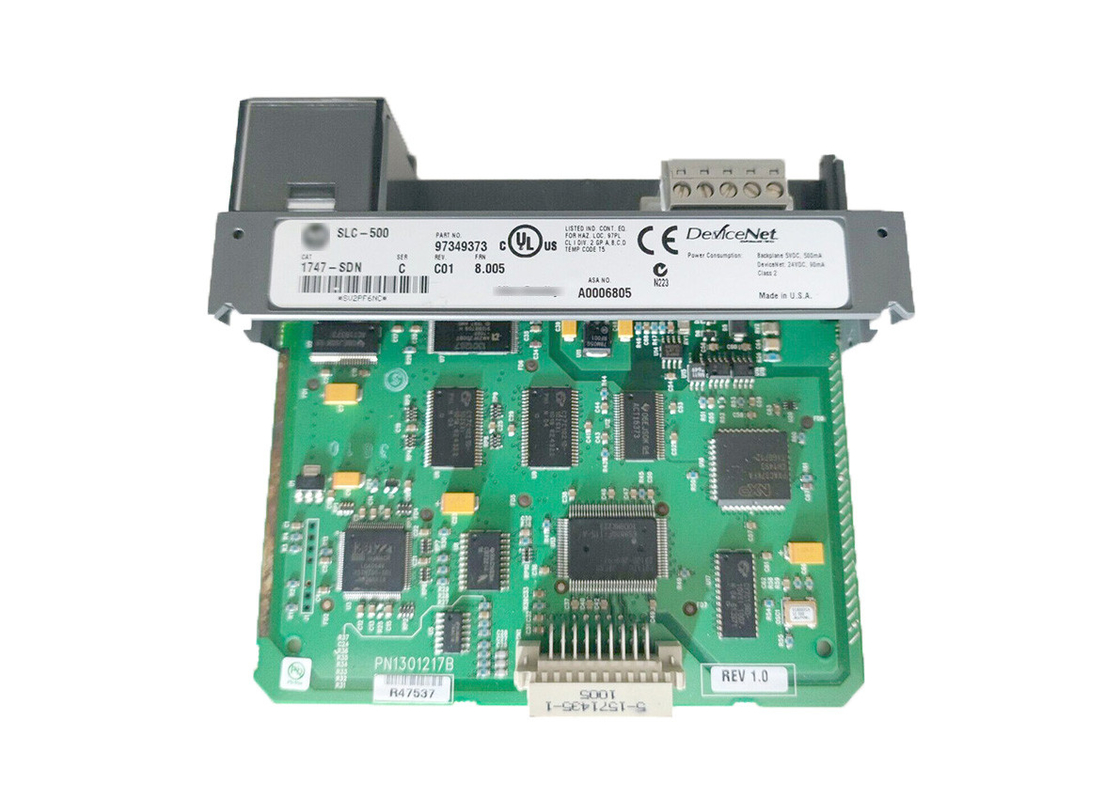

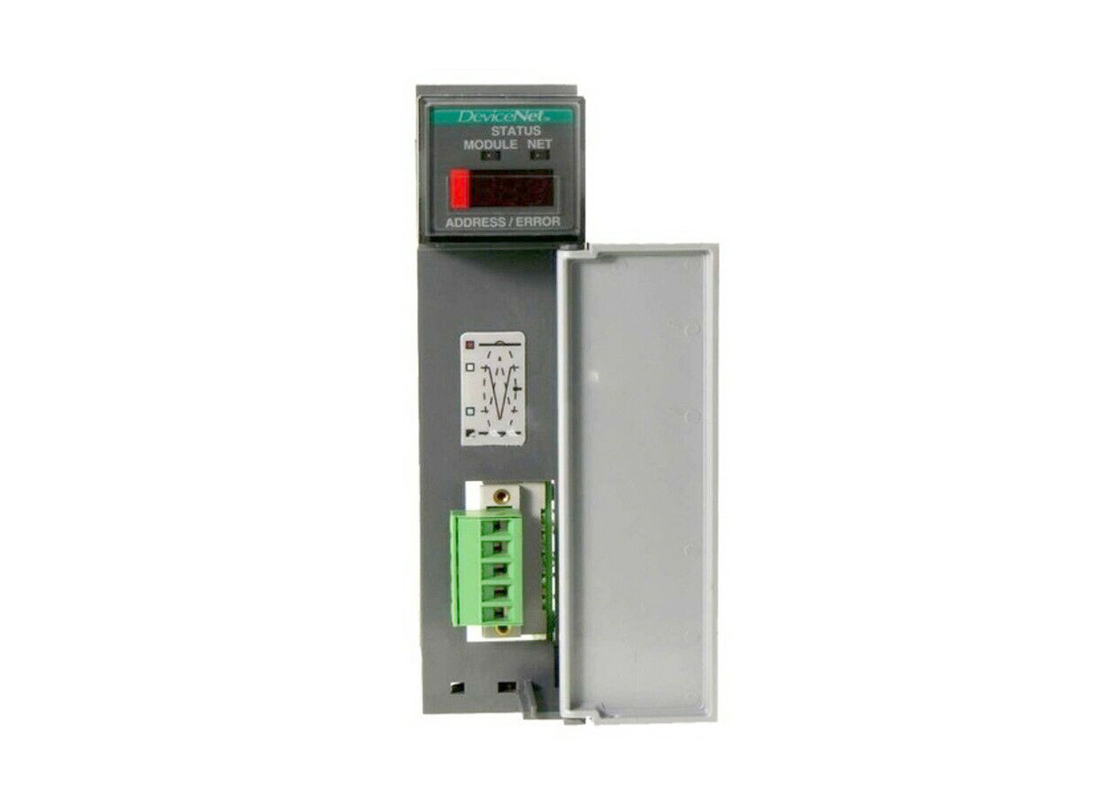

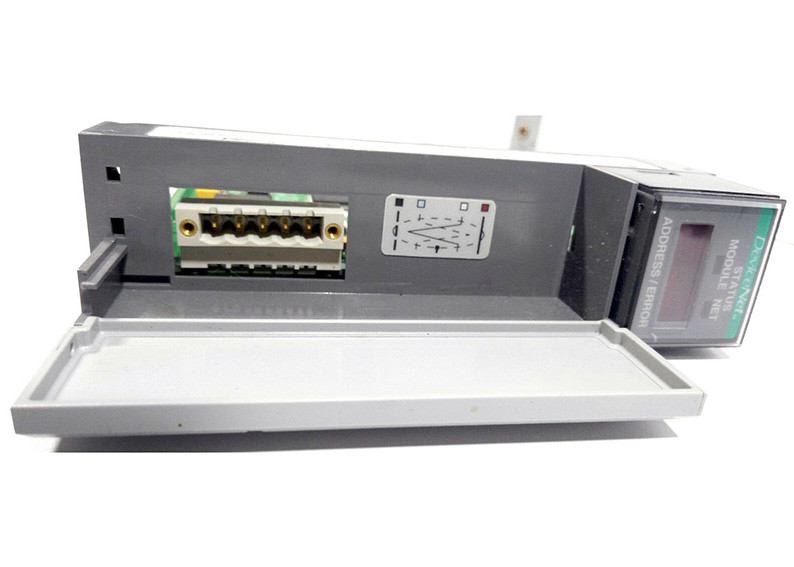

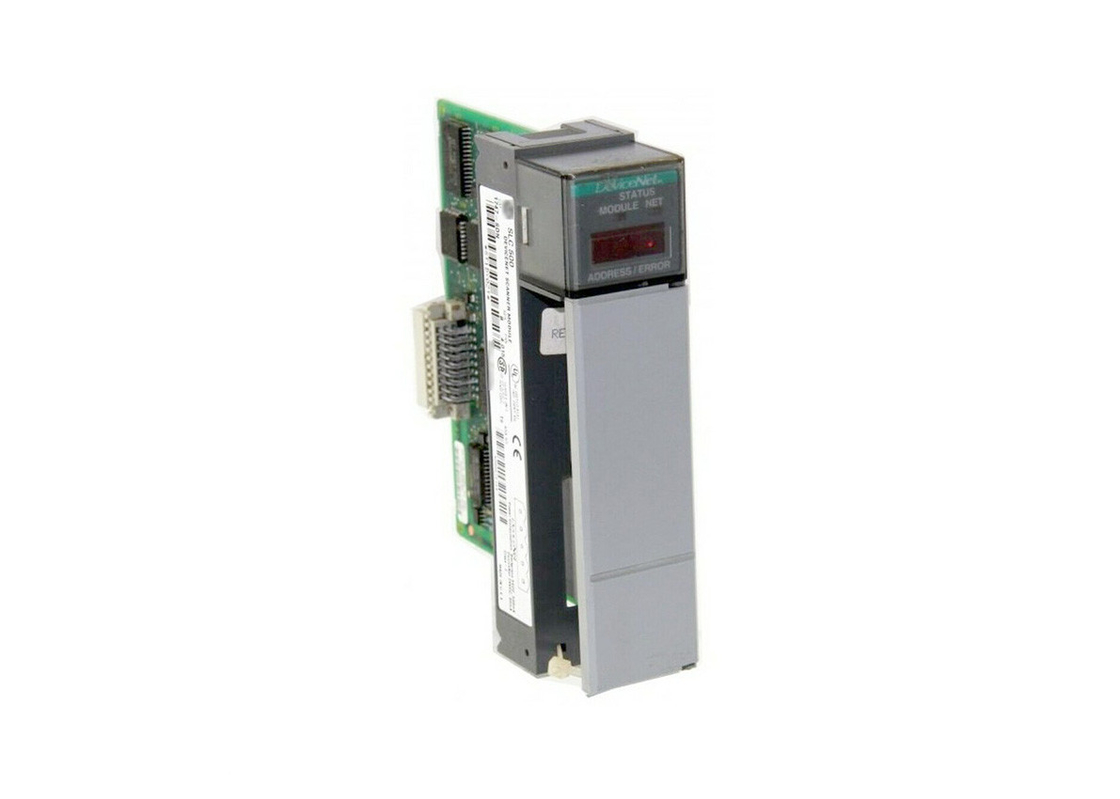

The 1747-SDN’s front panel is installed with Two (2) LED status indicators such as Module indicator to report the module’s operation and a Network status LED that indicates the DeviceNet communication linkHet heeft ook een lcd-scherm dat het adres van de module en de foutindicatie verstrekt.De terminal DeviceNet is geïnstalleerd achter de toegangsdeur en voorzien van een 10-pin lineaire stekker in de DeviceNet poortBij de configuratie van deze module kan een EDS-bestand nodig zijn als de module niet wordt herkend door de RSLinx-software.

Het is een interface tussen de SLC-processor en een DeviceNet-apparaat, en het kan communiceren met een processor via M1/M0 bestandsoverdracht en via een discrete I/O.De 1747-SDN wisselt configuratiegegevens uit, de I/O-gegevens van het apparaat en statusinformatie met de SLC 500-processor. It draws a backplane current of 500mA at 5 Volts DC and of 90mA at 24 Volts DC and it provides a 30 Volts circuit isolation using the Basic Insulation Type tested at 500V AC for 60 seconds between DeviceNet-to-backplane. The 1747-SDN has an IEC tested operational temperature range between 0 and 60 degrees Celsius (32 and 140 degrees Fahrenheit) at 5 to 95% non-condensing humidity and it is stored at a -40 to 85 degrees Celsius (-40-185 degree Fahrenheit) temperature rangeHet heeft ook een door de IEC geteste operationele trillingsweerstand van 2G bij 10-500Hz en een maximale schokpercentage van 30G. Het heeft een CISPR 11, Groep 1,Klasse A Emissiebevoegdheid en wordt aangeduid met de temperatuurcode T5 Noord-AmerikaHet wordt geleverd in een open kast en is C-UL-us en CE-gecertificeerd.
