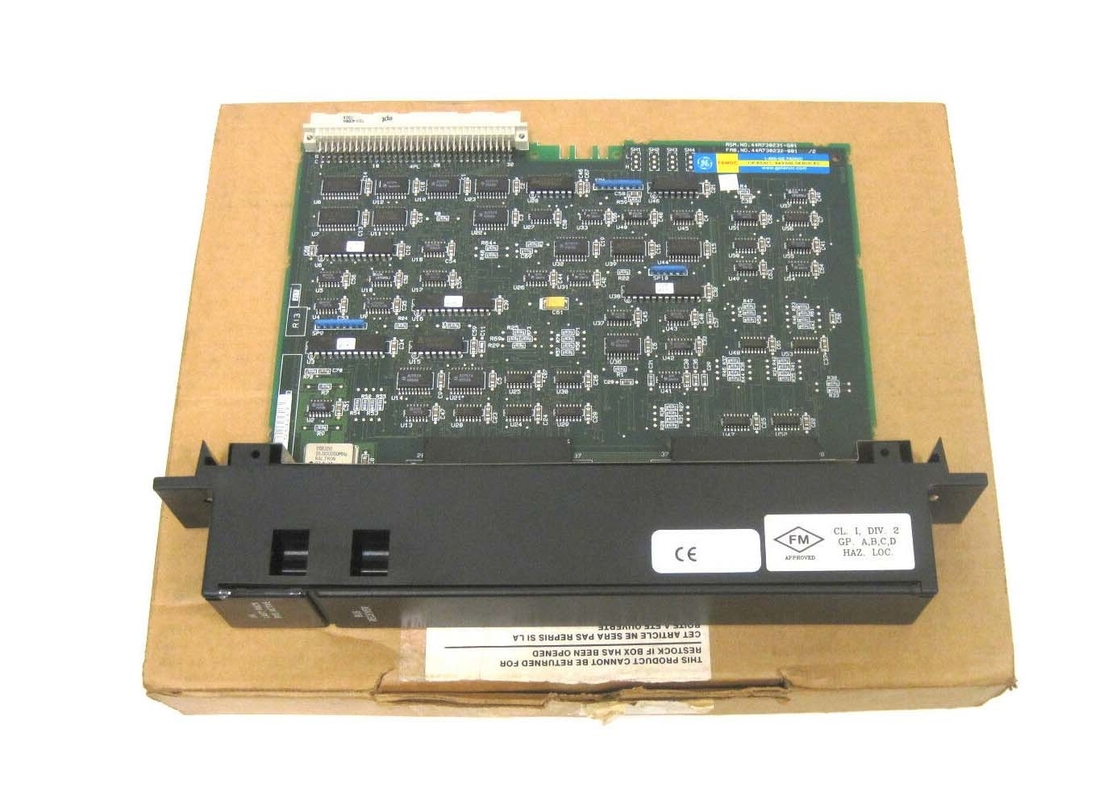

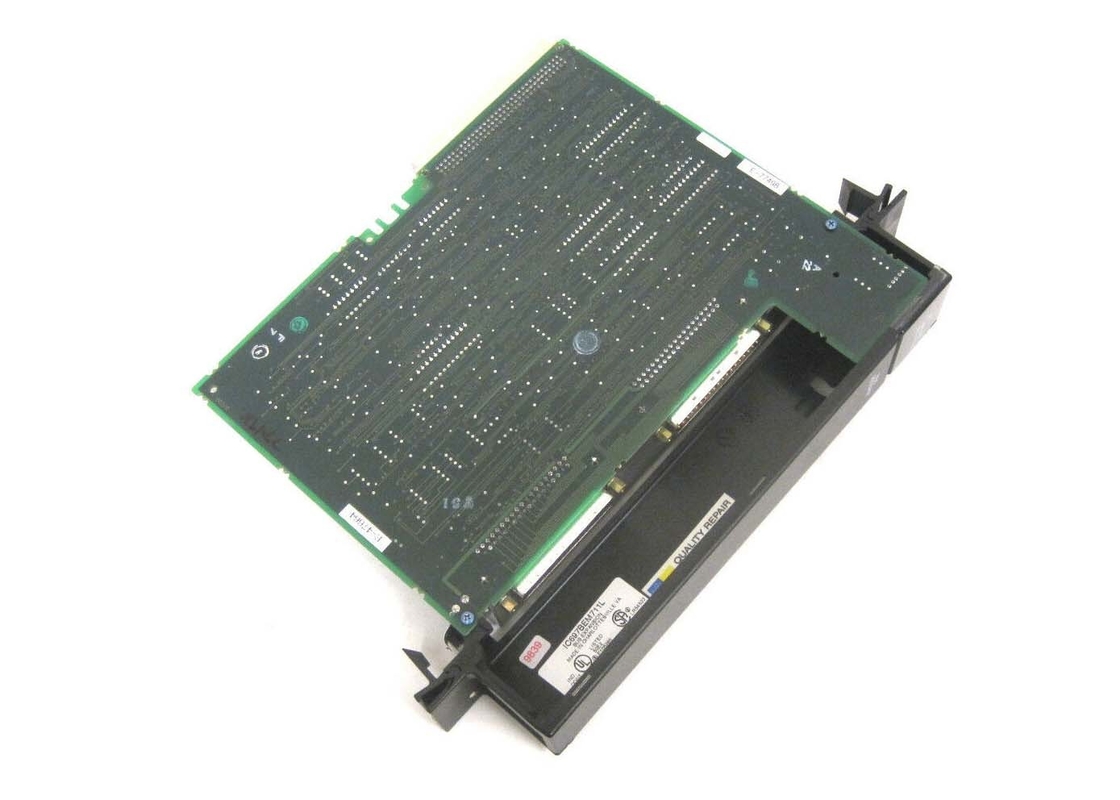

GE FANUC IC697BEM711, de Module van de Busontvanger, Reeks Ontworpen 90-70

IC697BEM711 is een Bus Receiver Module (BRM) van de serie 90-70 ontworpen door GE Fanuc.IC697BEM711 maakt het gemakkelijk uit te breiden van het hoofdrack naar maximaal zeven extra IC697 PLC-racks met maximaal 50 voet verbindingskabelDe IC697BEM711 wordt geleverd met een handige configuratie-software en vereist geen DIP-switches.

De IC697BEM711-module heeft een maximumgewicht van slechts 4 lbs. en heeft een enkele slot met twee aansluitingen.Een ander opmerkelijk kenmerk van de IC697BEM711 is het gebruik van LED's om de continue status van de module aan te geven.De IC697BEM711 houdt de laatste staat van werking van de uitvoermodules vast in geval van mogelijk verlies van communicatie met de CPU.Het maakt ook het isoleren en repareren van een defecte module in het rek.

Opmerking: het IC697 PLC-systeem kan alleen met IC697BEM711 worden geconfigureerd met behulp van een MS-DOS-softwareprogramma of Windows-functionaliteit.de gebruiker wordt gevraagd om te bevestigen dat de RCM aanwezig is. Raadpleeg altijd de handleiding voor de installatie van de programmeurcontroller voordat u een installatie probeert.

Over IC697BEM711

De IC697BEM711-module is een busontvangermodule.eenvoudige softwareconfiguratieDrie LED-indicatoren op de module geven de status van de module, evenals de status van de uitbreidingspoort en de uitbreidingsstatus van de bus.Door gebruik te maken van de module IC697BEM711De IC697BEM711-module neemt één slot in het PLC-chassis in.Twee connectoren zijn voorzien op het voorpaneel van de module: één aansluiting wordt gebruikt om verbinding te maken met het upstream- of CPU-rack en de andere aansluiting wordt gebruikt om verbinding te maken met extra uitbreidingsracks via een daisy chain-arrangement.

De IC697BEM711 bus ontvanger module moet worden geconfigureerd met behulp van de Windows of MS-DOS programmeringssoftware functie.8 Ampère en de module vereist ook 5 Volt DC-invoerspanningDe uitbreidingsinterface kan gegevens verzenden met een snelheid van maximaal 500 kilobyte per seconde.De module is ontworpen om de VME-standaard C te ondersteunen..1Bij het bestellen van de module kan ook de terminatorplug met catalogusnummer IC697ACC702 worden besteld.een kabel van 5 voet met catalogusnummer IC600WD005A, een kabel van 10 voet met catalogusnummer IC600WD010A, een kabel van 25 voet met catalogusnummer IC600WD025A en een kabel van 50 voet met catalogusnummer IC600WD050A.De stroomvoorziening van het systeem moet worden uitgeschakeld voordat de IC697BEM711-module in de daarvoor bestemde ruimte wordt geplaatst..
